Як правильно зробити заземлення в будинку

До теперішнього часу розроблений цілий комплекс спеціальних заходів, що забезпечують надійний захист користувача від ураження електричним струмом в побуті, що дозволило зробити сам процес експлуатації електрообладнання більш безпечним.

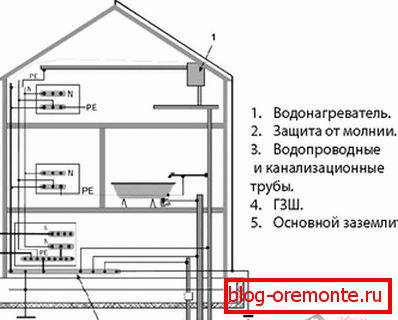

До заходів цього класу слід віднести і підготовку заземлення, відомого більшості власників приватного житла під назвою «контур заземлення», яке складається зазвичай з наступних конструктивних елементів:

• заземляющего устройства (заземлителя);
• комплекта заземляющих проводников;
• спеціальної заземляющей шини.

У статті ми розповімо про те, як правильно змонтувати заземлення в приватному будинку своїми руками, покажемо схеми, фото і відео інструкції.

Вибір і підготовка заземлювача

При організації системи заземлення в заміському житлі ви можете використовувати в якості заземлювача одну з наступних металевих конструкцій, що мають природне походження:

• будь-які зариті в землю залізобетонні палі;
• розташовані на поверхні землі металеві труби або рейки;
• інші металеві елементи будівельних конструкцій, заглиблених в землю.

У тому випадку, якщо поблизу від будинку нічого подібного знайти не вдається - вам доведеться зайнятися підготовкою заземлювача самостійно.

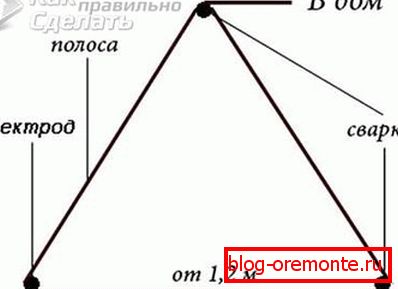

Для виготовлення цього елемента заземлення вам потрібно буде підготувати три сталевих електрода довжиною 1,2 метра, які зварюються згодом між собою таким чином, щоб в результаті цих операцій вийшов трикутник правильної форми.

(При виборі в якості електродів відрізків сталевої труби її діаметр повинен бути не менше 30 міліметрів).

У разі застосування електродів іншого профілю площа перетину елементів повинна бути не менше 150 мм², А довжина самих відрізків - не менше 2-х метрів. Перед приміщенням такої конструкції в землю вам слід заздалегідь підготувати для неї місце, прокопавши три канави глибиною півметра (у вигляді трикутника зі сторонами довжиною приблизно 1,2 метра). Потім по кутах вийшла фігури за допомогою невеликої кувалди слід забити три приготованих раніше і добре загострених з одного боку електрода. Для з'єднання вбитих електродів між собою використовуються смужки сталі перерізом не менше 50 мм². Всі частини отриманої конструкції в місці стиків надійно зварюються (або сполучаються за допомогою болтових з'єднань).

Після закінчення цих процедур вам потрібно буде прокинути сталеву смужку обраного для заземлювача перетину до точки передбачуваного введення заземляющей шини в будинок (рекомендується підводити її ближче до розподільного шафі і приварити на її кінці болт невеликого розміру).

Далі за допомогою мідного дроту перетином 6мм², Пропущеного через отвір в стіні і закріпленого на цьому болті, потрібно під'єднати проброшенную шину з головною шиною заземлення (ГЗШ), розміщеної на розподільному щиті. Звідси захисне заземлення можна буде розвести по всіх приміщеннях житла (в складі робочої електричної проводки).

Облаштування заземляющей шини

Для грамотного вирішення питання про те, як правильно зробити заземлення вам доведеться зробити операцію так званого «розщеплення» PEN-провідника, що входить до складу кабелю, від якого живиться ваш будинок.

Для отримання окремої заземлювальної шини цей провід повинен бути розділений на захисний і робочий провідник (PE і N відповідно)

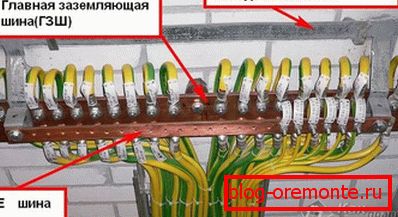

Таке розщеплення можна організувати за допомогою вже знайомої нам головної заземлювальної шини.

На цю шину крім PEN-провідника (заводяться на розподільний щит з лінії «воздушки» або з підземного кабелю) також підводиться оформлений нами раніше заземлювальний провідник, пов'язаний болтовим з'єднанням з шиною заземлення.

Завдяки наявності такого заземлення (що є по суті повторним) ви можете штучно організувати розведення окремо нульовий шини та нульового робочого провідника по всім споживачам безпосередньо з головної заземлювальної шини. При цьому фазний провід (L) розлучається разом з ними.

Відзначимо, що ПУЕ включають в себе спеціальні вимоги, що стосуються облаштування на споживчої стороні, так званого повторного заземлення. Вони поширюються на галузеві промислові мережі, включення навантажень в які проводиться за схемою з глухозаземленою нейтраллю. Такий спосіб підключення гарантує працездатність всієї системи захисного заземлення навіть в разі аварійного обриву PEN-провідника.

При цьому слід врахувати ту обставину, що в міських квартирах організувати розщеплення PEN-провідника за рахунок повторного заземлення вам не вдасться.
