Як встановити підрозетник

Так звані підрозетники прийнято відносити до допоміжних елементів системи електричних мереж, які експлуатуються на більшості об'єктів виробничого та побутового призначення. Вироби цього класу використовуються для надійного закріплення електричної фурнітури в заздалегідь підготовлених для цих цілей нішах в стіні. Більш докладне ознайомлення з технологією монтування, дозволить вам самостійно монтувати електричні вироби (розетки, зокрема) в своїй квартирі.

способи установки

Відомі способи підготовки заглиблень в стіні, призначених для монтажу в них пластмасових підрозетників, припускають використання наступних прийомів:

1. Пробивання настановних отворів в бетонних, цегляних і газобетонних конструкціях з подальшою фіксацією за допомогою заздалегідь виготовленого гіпсового розчину;
2. Облаштування ніш в гіпсокартонних, фанерних і СМЛ плитах з закріпленням корпусу вироби за допомогою спеціальних розпірних лапок;
3. Використання монтажних майданчиків відповідного розміру, які є підставою для закріплення вимикача або розетки (відкритий монтаж в будинках зі стінами з деревних матеріалів).

Незалежно від обраного вами способу монтажу операції з облаштування посадкового місця повинні починатися з розмітки ніші під нього.

Розмітка і облаштування ніш в бетонних стінах

Розмітка місць кріплення розеток (висота їх розташування) повинна вибиратися з урахуванням вимог технічних нормативів по електричної безпеки (ПУЕ), а також особливостей розміщення меблів у квартирі. Сама розмітка зводиться, як правило, до нанесення позначки на обраної висоті і окресленню навколо цієї точки окружності відповідного діаметру.

Підготовка настановних ніш в стінах з бетону або цегли може здійснюватися одним з таких способів:

• за допомогою спеціального об'ємного свердла (так званої «коронки»), робочий діаметр якої вибирається з урахуванням стандартного розміру;
• з використанням ударного дриля з победітовим свердлом або перфоратора;
• із залученням для підготовки отвору «болгарки».

З урахуванням того, що типовий підрозетник має діаметр 67 мм - вам слід підготувати коронку розміром близько 70 мм. Після цього за допомогою ударного дриля або перфоратора із закріпленою в патроні коронкою слід пробити в стіні відповідний отвір.

Глибина підготовлюваного отвору повинна бути достатньою для того, щоб пластмасовий корпус вироби був повністю втоплений в стіні (з запасом близько 4 мм).

Прийом підготовки ніші методом свердління (з використанням перфоратора або ударного дриля) зводиться до пробиванні отворів по діаметру розмітки і ось до чого сколювання окремих фрагментів матеріалу стіни за допомогою зубила.

Використання болгарки помітно скорочує час, що витрачається на підготовку ніші, але при цьому ви отримаєте найбільшу запилення приміщення. При реалізації цього способу розмічена майданчик прорізається диском болгарки в різних напрямках, після чого матеріал стіни вибивається зубилом до розрахункової глибини.

Доопрацювання отвори і монтаж

Після того як ніша підготовлена ​​- переконайтеся в тому, що пластмасовий корпус вироби розміщується в ній без будь-яких ускладнень.

Слідом за цим електричний кабель, що підводить харчування до розетки, заводиться в наявне на задній стінці отвір, а його корпус вставляється в нішу до упору.

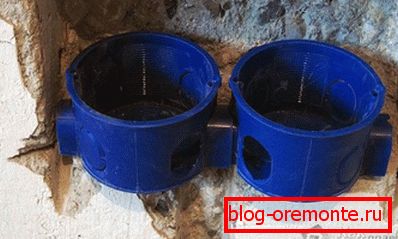

На заключному етапі монтажних робіт встановлюється підрозетник фіксується в отворі за допомогою заздалегідь підготовленого гіпсового розчину. Після повного висихання останнього корпус готового виробу очищається від залишків гіпсу і ретельно протирається дрантям.

Монтаж на гіпсокартонних та дерев'яних стінах

Перед тим як закріпити підрозетник на стіні з гіпсокартону, наприклад, вам слід підготувати в матеріалі отвір за розміром корпусу встановлюваного виробу, а потім зафіксувати його за допомогою спеціальних розпірних лапок.

При монтажі в приватному заміському будинку в якості підрозетника використовується спеціально підготовлена ​​пластина з текстоліту або товстої багатошарової фанери, габарити якої повинні відповідати розмірам встановлюваного виробу (трохи перевищувати їх). Подібний спосіб монтажу використовується, як правило, при відкритому прокладанні електропроводки в будівлях, стіни яких виготовлені з бруса або інших деревних матеріалів.
