Як з'єднати алюмінієві дроти

Практично кожен електрик скаже і погодиться з тим, що електрика це наука про контактах. На практиці це стає очевидним. Велика кількість проблем в електропостачанні утворюється через велику перевантаження проводки, а також з-за слабких контактів в распаєчної коробці. У цій статті, ми зупинимося на останній проблемі, а саме як з'єднати алюмінієві дроти.

У чому їх особливість

Алюміній має особливі властивості металу, які можуть викликати труднощі при з'єднанні. Внаслідок окислення, на алюмінії утворюється оксидна плівка, яка перешкоджає проходженню електричного струму. Ця плівка розплавиться тільки при температурі не менше 2000 ° С, а цей показник вище температури плавлення самого алюмінію. Більш того, якщо зачистити оксидну плівку механічним шляхом, то через деякий час вона з'являється повторно.

Якщо ви захочете спаяти алюміній, то ця плівка буде перешкоджати зчепленню припою з житловою. Також під час зварювання плівка утворює включення, які негативно позначаються на якості контакту. Крім усього іншого, алюміній відноситься до категорії металів, які відрізняються високою плинністю і крихкістю. Як наслідок контакт слід повністю захистити від можливих механічних впливів. Наприклад, якщо з'єднати алюміній болтовим затискачем, то необхідно регулярно підтягувати контакт, так як алюміній, образно кажучи, «випливає» з-під контакту, який, в свою чергу, слабшає.

Чи існують тоді способи надійного з'єднання алюмінієвого проводу? Розглянемо декілька поширених методів і вирішимо, як найкраще виконувати цю роботу.

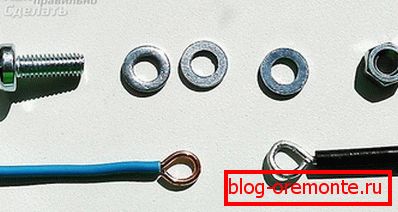

гвинтове

Цей метод з'єднання дуже простий. Необхідно зачистити провід від ізоляції на 20 мм. Після жилу рекомендується зачистити дрібнозернистою шкіркою. Далі оголену жилу скручуєте в колечко і вставляєте в затискний гвинт, які слід щільно закрутити.

Мінус такого методу з'єднання в тому, що через плинності алюмінію, час від часу контакт необхідно підтягувати. Тому місце з'єднання повинно бути в доступному місці.

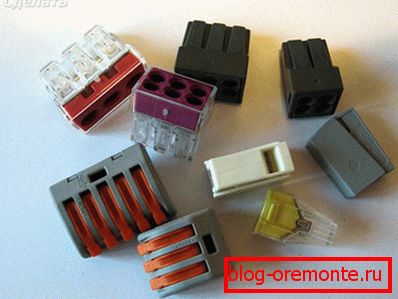

Пружинное

У цьому випадку застосовуються спеціальні клемники. За рахунок наявності спеціальної пружини, немає необхідності регулярно підтягувати контакт. Вставлений зачищений алюмінієвий дріт надійно утримується. Існують клеммники як одноразові, так і багаторазові. Одноразові використовуються для з'єднання проводів, без подальшого роз'єднання. Провід вставляє в отвір затиску, назад його не витягнуть. Що стосується багаторазового з'єднання, то провід легко витягується, якщо натиснути на спеціальний важіль, який утримує провід.

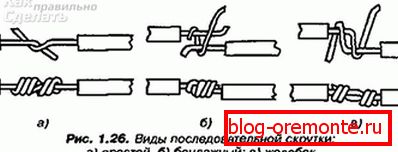

скручування

У рідкісних випадках, алюмінієвий дріт можна з'єднати методом скручування. Відразу варто відзначити, що цей метод дуже ненадійний і навіть не дивлячись на те, що за радянських часів його використовували порівняно часто. Почасти це пояснюється тим, що в минулому кількість побутових приладів і відповідно навантаження на проводку було менше. Тепер картина виглядає інакше.

Більш того, термін такого з'єднання залежить від різних чинників, наприклад, навантаження по струму, вологість і температура. Якщо температура підвищується, то метал розширюється, через що розширюється зазор між проводами. Це може привести до перехідного опору, місце контакту буде грітися і після цього утворюється окислення і, врешті-решт, контакт повністю порушиться. Однак такий процес триває довгий час, тому для тимчасових з'єднань метод скручування допустимо.

При з'єднанні алюмінію таким методом, важливо дотримуватися таких правил:

• Проводи повинні рівномірно обвивати один одного.
• Якщо провід товстий, то витків повинно бути не більше трьох, а для тонкого не менш п'яти.
• Якщо з'єднується мідний і алюмінієвий дріт, то мідний обов'язково потрібно залудити.
• В якості ізоляції контакту рекомендується використовувати термоусадочну трубку.

нероз'ємне з'єднання

У цю категорію відноситься кілька методів, а саме:

• опресовування.
• Пайка.
• Сварка.

Кожен з цих методів має своє місце. На вибір впливає кілька чинників:

• Наявність будь-якого інструменту та обладнання.
• Передбачувана навантаження струму.
• Діаметр дроту.
• Наявність витратного матеріалу.
• Наявність відповідних навичок.

Розглянемо кожен метод нероз'ємного з'єднання окремо.

Сварка

Швидкий і надійний метод з'єднання. Тим більше ця технологія актуальна, якщо слід провести велику кількість з'єднань. Однак для цього необхідно мати зварювальний трансформатор і навички.

Процес зварювання виглядає наступним чином:

• Провід скручуються між собою.

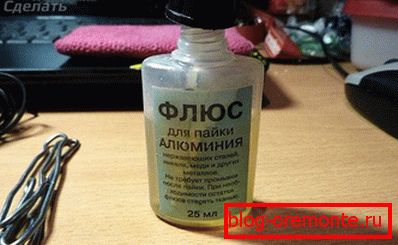

• На торець наносите спеціальний флюс.
• Після відбувається зварювання вугільним електродом до 2 секунд.

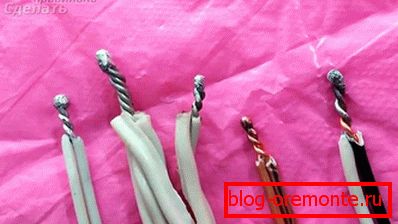

• В результаті на кінці скрутки повинна утворитися крапля.

• Краплю слід обробити розчинником, а після покрити лаком.
• Коли лак висох, з'єднання ізолюється.

Пайка

Метод пайки з'єднання нескладний. Для цього будуть потрібні такі компоненти, як каніфоль, паяльник, припої і додаткові елементи. Так, провід скручується, а після паяльником наносите на них припій.

опресовування

Для такого з'єднання потрібні спеціальні прес-кліщі і гільзи, які представляють собою порожнисті стрижні. Для обпресування зачищаєте кінця проводу, вставляєте їх у гільзу і в трьох місцях виконуєте опресовування. Також додатково можна скрутити дроти.

Якщо провід алюмінієвий, то використовуйте алюмінієву гільзу, для мідних - мідну гільзу. Якщо сполучаєте алюміній з міддю, то в продажу є мідно-алюмінієві гільзи.

Алюмінієвий і мідний дріт

З'єднання 2 проводів з міді і алюмінію може викликати деякі проблеми. Проблема полягає в різниці потенціалів, різниця якого досягає до 0,65 мВ. При підвищенні вологості через цієї різниці контакт буде руйнуватися. Більш того, контакт буде нагрівати, що може привести до плачевних наслідків.

Тому рекомендуємо проводити стиковку цих двох проводів так, щоб між ними не було прямого контакту, а саме:

• нерознімне;
• різьбове;
• клемне;
• з пружинним контактом.

Використовуючи ці методики, алюмінієві з'єднувати з мідними проводами можна.

У цій статті, ми розглянули кілька методів того, як з'єднати дроти між собою. Якщо ви знаєте про інші методи, то залишайте коментарі в кінці цієї статті.

Відео

У наданому відеоматеріалі, ви зможете дізнатися про інші тонкощі з'єднання алюмінієвого проводу:
