Монтаж обігріву водостоків

01-06-2018

Електрика

При створенні проекту покрівлі зазвичай намагаються врахувати ймовірність навантаження від опадів. Якщо такі розрахунки проведені неправильно, то може статися обвалення всієї конструкції. В деякі зими снігу випадає більше, ніж зазвичай. Щоб не постраждати від цього, знадобиться монтаж обігріву водостоків.

Чому накопичується лід

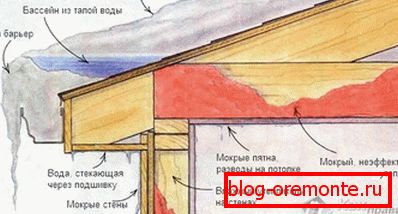

Причини появи полою відносяться до зовнішніх і внутрішніх факторів:

Часті зміни температури. Це призводить до того, що шар снігу, який уже лежав, міг підтанути, після температура впала, він замерз і його накрив наступний.
Недотримання кута ската даху. Він повинен розраховуватися в злагоді з кліматичними особливостями конкретної території.
Непрочіщенние зливні канали. В осінній період жолоби могло засипати листям. Вона забиває отвори, що перешкоджає відтоку води.
Недостатнє утеплення горищного простору.
Наявність мансардного приміщення. При використанні горищного приміщення як житлового виділяється пар, крім того, це призводить до підвищення температури настилу. Від цього сніг тане, і вода замерзає на морозі.
Нерегулярна очищення даху.

Система обігріву водостоків зазвичай монтується спільно з обігрівом деяких ділянок покрівлі. Перед пристроєм такого типу стоять наступні завдання:

Видалення бурульок і намерзлих напливів на покрівлі.
Запобігання прогнивання покрівельного настилу внаслідок скупчення вологи.
Звільнення отворів від заторів для проходження рідини.
Запобігання різких перепадів температури, що може привести до пошкодження деяких матеріалів.
Зменшення ваги налягати шару опадів, щоб знизити навантаження.
Продовження терміну служби настилу і всієї кроквяної системи.
Автоматизація очищення даху.

Принцип дії системи обігріву

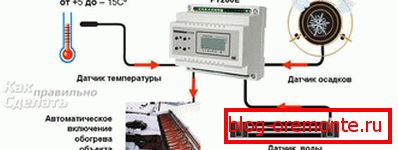

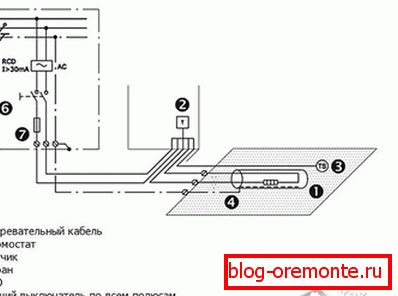

Система обігріву діє в автоматичному режимі. Втручання користувача практично не потрібно. Це забезпечується тим, що в конструкції передбачається наявність спеціального датчика, який безперервно отримує дані про температуру навколишнього середовища. Він передає сигнал до регулятора, який замикає ланцюг подачі електричного струму і вже нагрівальні елементи вступають в дію, розігріваючи шар снігового покриву або льоду.

При необхідності активацію можна зробити вручну, зазвичай для цього передбачений додатковий перемикач.

Вибираємо тип кабелю, що гріє

Основою всього механізму є гріючий кабель. Для кого-то це поняття є чимось новим, але насправді такі рішення застосовуються вже не один рік.

Резистивний. За зовнішнім виглядом він нагадує звичайний одножильний або багатожильний алюмінієвий кабель в оплетке. Нагрівання відбувається за рахунок внутрішнього опору провідника. Температура легко підтримується на одному рівні, що гарантує надійність системи. Зазвичай він знаходиться в доступній ціновій категорії.

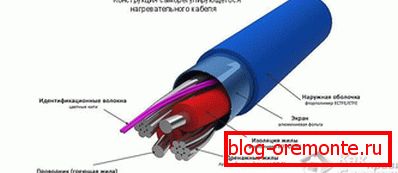

Саморегулюючий. Будова цього провідника складніше, а також вище його вартість. Як випливає з назви, цей кабель може функціонувати автономно, без участі користувача. Це означає, що на різних ділянках може бути різна температура. Пояснюється це наступним механізмом: між двома жилами знаходиться ізолятор, який в певній мірі пропускає електричну енергію. Чим нижче температура, тим нижче опір, тим більше струму проходить, і тим більше відбувається нагрівання. Після розігріву опір підвищується і прохідність зменшується.

Кожен з цих варіантів має свої сильні й слабкі сторони. резистивний:

швидкий розігрів;
простота монтажа двухжильного кабеля;
простота розрахунку потужності на погонний метр;
немає особливих нюансів з підключенням.

До недоліків можна віднести:

необхідність укладання конкретної заявленої довжини;
перевитрата електроенергії на нерівномірних ділянках;
в якості перевірки до монтажу доступно тільки вимірювання опору.

До плюсів саморегульованого відносяться:

можливість використання без терморегулятора;
монтаж відрізка довільної довжини;
стійкість до фізичного впливу;
більш економічне споживання в порівнянні з резистивним;
стійкість до перепадів напруги;

Деякі мінуси:

порівняно висока ціна;
повільний розігрів;
висока стартова потужність.

У деяких ситуаціях заради економії коштів ці два види комбінують. Наприклад, по схилу даху, де покрив снігу або льоду приблизно однаковий, пускають резистивний, а в жолоби, стоки і воронки укладають саморегулюючий кабель.

проектування

Крім самої нагрівальної основи ще знадобляться деякі компоненти:

Датчик температури. Кращим варіантом буде невелика метеорологічна станція. Вона зможе відслідковувати не тільки температуру, але і вологість, а також рівень опадів.
Терморегулятор. Для таких цілей перевага віддається електронному виробу. Він більш точно відстежує коливання і витримує достатні навантаження.
Холодний кабель. Зазвичай береться в подвійній оплетке. Він буде служити силовим для підключення навантаження. Перетин підбирається в залежності від загального споживання системи.
Сигнальні кабелю. Застосовуються для датчиків температури і вологості.
Автоматичний вимикач. Кількість полюсів буде залежати від вхідної мережі.
Монтажні коробки. Одна знадобиться для терморегулятора, одна для автомата, якщо він не буде встановлений в загальному щиті і ще одна для метеостанції.
УЗО. Обов'язковий елемент. Це пристрій дозволить відстежувати найменші витоку і відразу ж припиняти подачу електричного струму, щоб захистити всіх мешканців будинку.
Муфти для герметичного підключення кабелів. Матеріал для кріплення у вигляді саморізів, дюбелів, скоб для проводу.

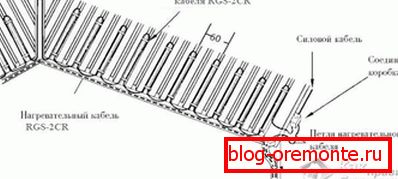

Тепер необхідно обчислити, яка довжина кабелю, що гріє потрібно. Для цього потрібно виміряти довжину всіх горизонтальних і вертикальних ділянок. Зазвичай в ринву укладається дві нитки, тому отриманий результат потрібно помножити на два. Для вертикальної водостічної труби також дві, але нижню частину важливо додатково утеплити, т. К. Вона знаходиться ближче до землі і може сильніше промерзати. До що вийшло результату слід додати близько 10% запасу. Він піде на те, щоб зробити додаткові витки в воронках. Довжина відрізка, який буде знаходитися на даху, залежить від того, який спосіб монтажу буде обраний. Він може здійснюватися в кілька ниток або змійкою. Висота петлі змійки підбирається відповідно до малюнка укладеного настилу, але вона не повинна бути менше ширини, на яку зазвичай утворюється полій (в середньому це значення досягає 35? 40 см). Якщо на даху є внутрішній кут (ендова), то в нього також обов'язково укладається гріючий кабель. Мінімум його потрібно на? її довжини в дві лінії.

Потужність кабелю для кожного конкретного випадку розраховується індивідуально, але є кілька усереднених значень:

У нормальних умовах за відправну точку береться потужність в 22 Вт для резистивного і 30 Вт для саморегульованого кабелю на 1 погонний метр.
Для м'якої покрівлі і пластикових стоків потужність на один погонний метр не повинна перевищувати 17 Вт.
При можливості сильного обмерзання для металевого жолоба допускається застосування двох ниток з потужністю в 50 Вт на погонний метр.
При великій ширині канавки можуть укладатися не дві, а три і більше ліній.
Якщо горище холодний, то вистачить 70 Вт / м². У разі коли горище використовується під мансарду, тоді кількість витків і ліній розраховується так, щоб вийшло від 200 Вт / м².

Тепер, знаючи загальну протяжність всієї магістралі і потужності кожного провідника, можна вирахувати загальне споживання. Відповідно до цього значенням вибирається автоматичний вимикач, перетин холодного кабелю і терморегулятор.

Установка

Монтаж найкраще здійснювати зверху вниз. Але починати потрібно не з кабелю, що гріє.
Всередині приміщення вибираємо місце розташування електричного щита. Якщо необхідно, за допомогою перфоратора виготовляємо під нього поглиблення. Свердлимо отвори і за допомогою саморізів і дюбелів фіксуємо бокс.
Здійснюємо установку автоматів для кожного окремого контуру. Тут же монтуємо терморегулятор.
Робимо висновок мережевого кабелю. Тягнути його потрібно до того рівня, де він буде з'єднуватися з гріючою.
Під самим дахом встановлюється герметична розподільна коробка. У неї заводиться силовий провід.
Далі необхідно ретельно вичистити все жолоби і місце на покрівлі, де планується монтаж.
Змиритися опір кабелю, що гріє і значення перевіряється на відповідність заявленому. Показання заносяться в паспорт.

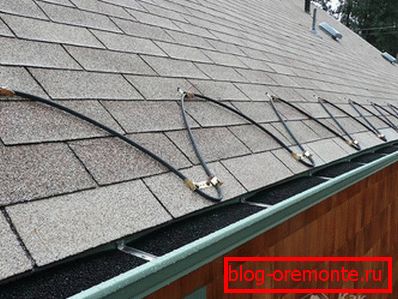

Починається розтягування кабелю, що гріє. Першим етапом здійснюється укладання на покрівлі. Для того щоб закріпити його, застосовуються спеціальні пластини з скобами або решітки. Вони дозволяють реалізувати необхідний крок і хвилю змійки або відстань між паралельними нитками.
Проводиться укладання в горизонтальні жолоби. Для того щоб забезпечити необхідний зазор між кабелями (він повинен становити не менше 3 см), застосовуються спеціальні пластикові розтяжки або металеві скоби. Деякі їх види підвішуються на край канавки, інші необхідно зафіксувати за допомогою заклепок.
Навколо воронки необхідно зробити кілька додаткових витків. Тут ні в якому разі не повинно утворюватися затору, це робиться для швидкого відтоку води.
Щоб опустити провід в вертикальні труби, застосовується трос з пластиковою опліткою. Кабелю не повинні перетинатися між собою. Для цього їх завчасно необхідно розділити за допомогою спеціальних розпірок. Внизу петля фіксується з невеликим виступом. Зробити це можна просвердливши чотири отвори і за допомогою стяжок зафіксувавши провідник.

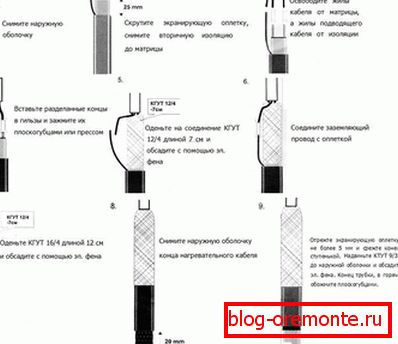

Кінці провідника підводяться до встановленої коробці. Усередині здійснюється з'єднання з холодним проводом.
Температурний датчик можна монтувати або безпосередньо біля стоків, або на північній стороні будинку, щоб він міг вловлювати максимально низьку температуру.
Коли вся система змонтована до пуску, потрібно перевірити УЗО. Далі подається напруга і моніториться стан покладених магістралей.

У тому випадку коли стік води відбувається в зливову систему, тоді кабель потрібно прокладати і в ній на глибину промерзання. Для плоских покрівель необхідно буде додатково застосовувати спеціальні воронки з підігрівом, а також укласти кабель навколо зливних отворів таким же чином, як і у випадку зі звичайними воронками. Протягом всього процесу монтажу стежте за тим, щоб не була пошкоджена ізоляційна оболонка. Якщо це станеться, то у випадку з резистивним кабелем доведеться замінити всю магістраль.

Перед придбанням кабелю обов'язково ознайомтесь з усіма його характеристиками, а також допустимими температурами його застосування. На етапі проектування краще порадитися з професіоналами, які вже якийсь час займаються подібними роботами. Насправді в процесі монтажу немає нічого такого, з чим ви не зможете впоратися своїми руками.

Відео

Варіант монтажу кабелю, що гріє для обігріву водостоків представлений в наступному відеоролику:
