Монтаж світлодіодної стрічки своїми руками

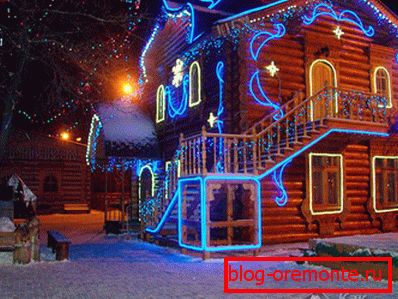

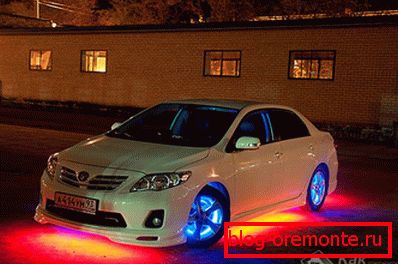

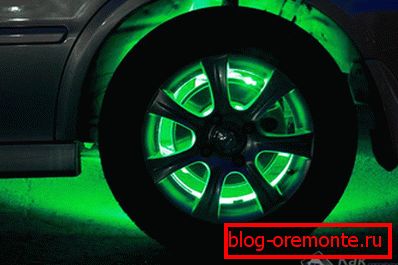

Світлодіодна стрічка - це сучасний, універсальне джерело освітлення, який можна використовувати в декоративних цілях всередині і зовні приміщень. Багатоярусні стельові конструкції, інтер'єрні арки і ніші, меблі, автомобілі, рекламні щити - це невеликий перелік місць, які перетворює такий вид освітлення. Компактний і гнучкий освітлювальний прилад можна розмістити в важкодоступних місцях, довгий термін використання дозволяє не замислюватися про частої заміни. У цій статті ми розглянемо, як виконати монтаж світлодіодної стрічки своїми руками.

Різновиди світлодіодних стрічок

Освітлювальні стрічки виготовляються зі смуги діелектричного матеріалу, на якій через однакові проміжки закріплені випромінюють світло діоди. На підставу стрічки нанесені спеціальні доріжки, по яких проходить електричний струм. Щоб обмежити силу струму в схему включають резистори. Ширина освітлювального приладу змінюється від 8 до 20 мм, товщина становить всього 3 мм. Від кількості світлодіодів на 1 метрі стрічки залежить ступінь освітлення, воно може відрізнятися в десятки разів - 30-240 штук. Розмір кожного діода вказується в маркуванні стрічки, чим він більший, тим інтенсивніше його світловий потік. У потужних приладах джерела освітлення розташовуються в кілька рядів. Довжина стандартної смуги становить 5 метрів, в продаж вона надходить на бобінах. Місця розрізання позначені на підкладці, розділяти стрічку можна виключно по цих лініях.

Основна класифікація світлодіодних стрічок відбувається за кольором, що випускається світіння:

  1. SMD - монохромна кольору (білий, синій, зелений, червоний). Білий варіант світіння поділяють на теплий, помірний і холодний.
  2. RGB - світлодіодна стрічка, що дає освітлення будь-якого кольору. Усередині її корпусу поміщають три діода, позначених в назві квітів - червоний, зелений і синій. Їх комбінація, створювана роботою контролера, дає будь світіння. Вартість такої конструкції в три рази вище, ніж SMD стрічки.

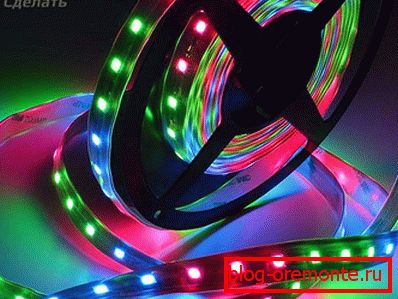

Освітлювальні прилади випускаються відкритими, призначеними для внутрішньої установки, і вологозахищеними, розрахованими для використання на вулиці і в воді, клас захисту - IP. Для зручності кріплення деякі смуги світлодіодів оснащують плівкою, що самоклеїться.

Переваги і недоліки

  • Компактний розмір і пластична структура, що дозволяє стрічці приймати потрібну форму.

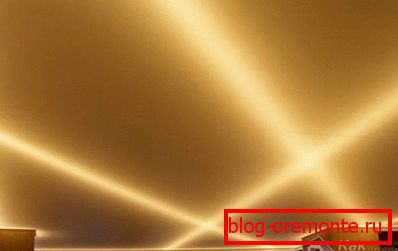

  • Виняток перегріву, що важливо при підсвічуванні натяжних стель і інших, чутливих до температури поверхонь.
  • Можливість отримати вибраний колір за рахунок регулювання поєднання колірних комбінацій.
  • Легкість монтажу, наявність двостороннього скотча не вимагає ніяких зусиль по установці.
  • Висока тривалість експлуатації, значна перевищує тривалість використання традиційних ламп розжарювання.
  • Численні можливості використання.
  • Економне використання електроенергії, яка не витрачається на нагрівання.
  • Безпека - це джерело освітлення не містить шкідливих газів і домішок, не має пульсації.

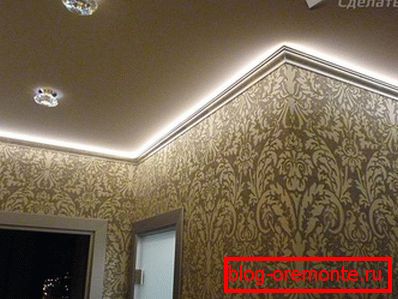

Основним мінусом світлодіодного освітлення є його дорожнеча, щоб створити повноцінне основне освітлення будуть потрібні великі витрати. Це стало причиною використання стрічок як додаткової або декоративного підсвічування стелі.

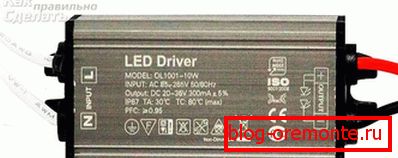

Вибір блоку живлення

Для роботи світлодіодної стрічки необхідне джерело постійного струму, тому підключення до загальної мережі виключається. Необхідно встановити прилад, що перетворює змінний струм в постійний, з напругою в 12 або 24 вольт. Щоб правильно підібрати блок живлення, необхідно розрахувати його потужність. Для обчислення береться значення потужності 1 метра стрічки, загальний метраж використовуваного освітлювального приладу і коефіцієнт запасу. Наприклад, SMD 3014 довжиною в 6 метрів - 24? 6? 1,15 = 165,6 Вт - значення потужності для блоку живлення. Робоча напруга стрічки вказує виробник.

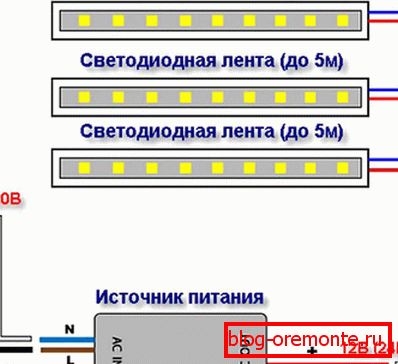

При використанні декількох стрічок, можна зробити загальний блок живлення, але через високу потужності такий прилад буде мати значні розміри і виникне складність з його прихованим розміщенням. Зручніше для кожної освітлювальної смуги підібрати окреме джерело живлення. Думаючи, як підключити світлодіодну стрічку до блоку живлення, вибирайте паралельну схему. Якщо підключити стрічку послідовно, то віддалені діоди отримають менше всіх напруги і будуть тьмяними.

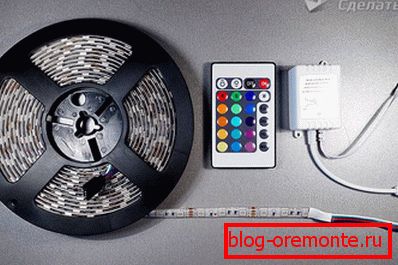

Підключення RGB стрічки вимагає включення в схему контролера. Якщо виконати підключення безпосередньо до блоку живлення, стрічка буде світитися, але колір не буде змінюватися. Для підключення є чотири дроти, а на контролері клеми з позначенням квітів:

  • B - синій.
  • G - зелений.
  • R - червоний.

Для четвертого дроти клема позначена числом напруги - 12 або 24 V. Після з'єднання зі світлодіодним стрічкою контролер підключається до блоку живлення.

Світлодіодна стрічка може складатися тільки з світлодіодів одного кольору. У такому випадку для її підключення контролер не потрібно.

етапи монтажу

Робота починається з відрізання смуг потрібної довжини, необхідно стежити, щоб розріз проходив за спеціальними матюками. З'єднання ділянок стрічки може проводитися двома способами: з використанням спеціальних LED конекторів або спайкою. Зібрати ланцюг, застосовуючи коннектори можна досить швидко і просто, достатньо покласти стрічку на контактну площадку і зачинити кришку. Цей механічний спосіб не вимагає ніяких навичок, але вартість деталі досить висока, якщо потрібно кілька з'єднань, то це істотно збільшить вартість освітлення.

Найпростіший блок живлення має дві клеми, одна з них плюс друга - мінус, при з'єднанні з контролером важливо їх не сплутати, інакше пристрій вийде з ладу. Зібравши всю схему, її підключають до мережі через вхід блоку живлення. Якщо світлодіодна стрічка функціонує правильно, її можна закріплювати в обраному місці.

Якщо необхідно зростити кінці стрічки без коннектора, використовується паяльник невеликої потужності. На контактні площадки з'єднуються доріжок наноситься шар припою, при цьому з підстави стрічки необхідно зняти захисну плівку. Далі, дві частини накладаються одна на іншу і прогріваються паяльником, поки не расславітся припій.

Не варто робити довжину світлодіодної стрічки більше п'яти метрів, тому що світлодіоди на кінці смуги будуть світити не на повну потужність.

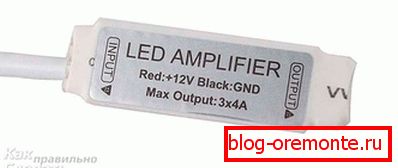

При необхідності підключення декількох кольорових стрічок, встановлюється підсилювач. Цей прилад розміщується за першої світлодіодним смугою, а до нього підключається друга. У такій схемі використовується один контролер і два блоки живлення. Одноколірна світлодіодна стрічка має всього два дроти для з'єднання з блоком живлення: червоний означає плюс, а синій - мінус.

З'єднання виконується механічним способом або спаюванням. Для цього кінці проводів зачищаються від ізоляції і залужівает. На контактні частини стрічки також наноситься шар припою. Приклавши кони проводів до контактів, їх по черзі стосуються паяльником. Незважаючи на низьку напругу, оголені кінці варто обернути ізоляційною стрічкою. У схему між стрічкою і блоком живлення можна встановити диммер, щоб регулювати світловий потік.

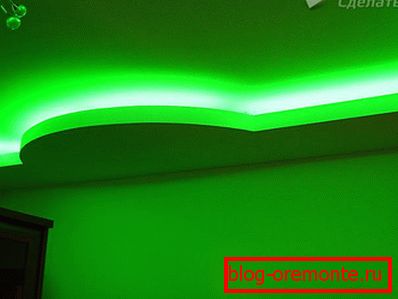

Установка світлодіодного підсвічування стелі проводиться на чисту і знежирену поверхню. Тільки дотримуючись ця умова, забезпечите надійне кріплення освітлювального приладу.

Останні моделі світлодіодних стрічок пропонуються з повним комплектом всього необхідного для підключення - блок живлення, що має захист від помилкового підключення полярності, і контролер.

Відео

У цьому відео ви побачите, як виконується монтаж світлодіодним RGB LED стрічки на об'єкті:

У цьому відео ви побачите як підключати світлодіодну стрічку до електроживлення, а також як регулювати пультом яскравість світіння і змінювати колір підсвічування:
