Установка електролічильника

Потреба в новому лічильнику може виникнути в різних випадках:

• Заміна старої моделі, що не відповідає сучасним вимогам обленерго.
• Виникла необхідність в багатотарифному обліку електроенергії.
• До будинку підвели 380 вольт.
• Перенесення приладу в інше місце.
• Поламався старий прилад.

Який би причина не була, а суть одна - потрібно під'єднати новий прилад. Чи може бути виконана самостійна установка електролічильника? Так, але за певних умов.

Хто в цьому розбирається

Відразу варто обмовитися, що в різних містах можуть бути різні вимоги, вірніше, вимоги одні, але підхід до їх виконання та перевірки виконаних робіт може відрізнятися в залежності від міста проживання. Що робити в такому випадку? Як підключити?

Заміна приладу може здійснюватися професійним електриком, що має допуск не нижче 3 групи електробезпеки.

В першу чергу потрібно в енергозбуті отримати точну інформацію про те, хто може виконати таку роботу. Найчастіше з цим не виникає проблем, але в деяких випадках енергозбут вимагає, щоб підключення і опломбування здійснювалася представником компанії - контролером. Якщо не брати до уваги ці вимоги, то свою правоту доведеться доводити і відстоювати в судовому порядку.

Яке б рішення по воду того, ким буде встановлений новий прилад, не було прийнято, для того, хто вирішить самовільно зривати пломби, загрожує великими фінансовими витратами на оплату штрафу. Крім того, якщо буде виявлено відсутність пломби, то ви не зможете довести, що це зроблено тільки що. У такому випадку можуть сказати, що пломба зірвана з метою зупинки, і до суми штрафу буде додана вартість «вкраденої» електроенергії.

види лічильників

Ми не будемо зупинятися на будову та принцип його роботи, так як саме це мало кого цікавить. Розглянемо види сучасних приладів, адже його то, швидше за все, доведеться придбати за свої гроші.

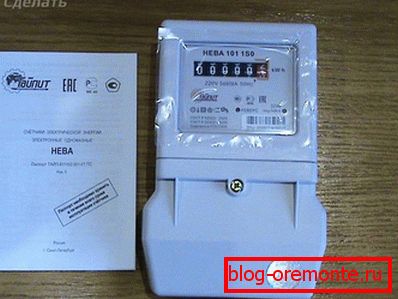

Однофазний електронний вимірювач едектроенергіі

Однофазні можна розділити на 2 види відображення показань:

1. З ЖК дисплеєм.
2. З коліщатками, на яких є цифри.

Тут, як в старому правилі: «Від зміни місць доданків сума не змінюється». Висловлюючись більш зрозуміло, можна сказати, що прилади тільки способом показу даних і відрізняються, але, з огляду на те, що електронний з електромеханічним рахунковим механізмом дешевше, попит на нього більше. Якщо ви живете в приватному будинку або квартирі, і потрібно замість застарілого поставити новий, то це оптимальний варіант. Вибір моделі - це питання зручності і особистих бажань.

багатотарифний лічильник

Якщо планується в нічний час інтенсивно користуватися електроенергією, то можна розглянути варіант придбання багатотарифного приладу. Зараз надається можливість підключення:

• двотарифного;
• трехтарифного.

У чому їх різниця? Двотарифний враховує денний і нічний споживання енергії. Цей витрата тарифікується за різними цінами. За спожиту енергію вночі потрібно платити менше. Облік йде з певного часу, а не від того, світло чи на вулиці або темно.

Трехтаріфний працює за тим же принципом, тільки час доби в ньому поділено на кілька проміжків часу:

• ніч (найнижча вартість);
• пікове навантаження на електромережу (найвища вартість);
• день (середня ціна).

Прилад дорогою, до того ж його потрібно програмувати, що теж коштує грошей. В умовах нормального споживання електроенергії від нього толку мало. Якщо немає великого нічного споживання електроенергії, то в підсумку можна платити навіть більше, ніж при однаковій витраті енергії, врахованої однотарифним приладом.

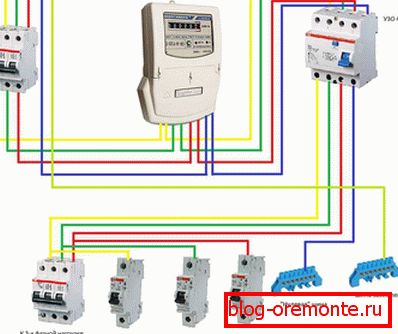

трифазний лічильник

Назва вже свідчить сама за себе. Крім того, цей прилад розрахований на облік кількості спожитої енергії напругою 380V. Для побутових потреб його купувати не варто.

Якщо вам потрібно встановити трифазний, то можете подивитися навчальне відео в кінці статті.

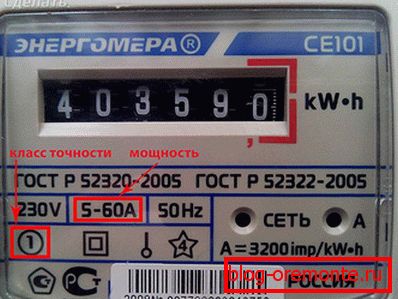

стандартна маркування

На коробці і передньої панелі вказані параметри:

1. Робоча напруга.
2. Потужність.
3. Клас точності.

Що стосується напруги, то тут не виникає додаткових питань - потрібно 220 або 380 вольт. Потужності приладу зазвичай з лишком вистачає для побутових потреб, навіть для роботи зі зварювальним апаратом. Якщо говорити про клас точності, то ця цифра не повинна бути більше 2, інакше лічильник вам не підключать, тому що це мінімальні вимоги. Чим менше цифра, тим вище точність придбаного приладу.

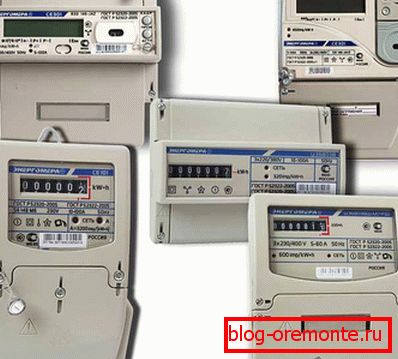

На що звернути увагу при покупці

Сьогодні можна придбати лічильники різних фірм, але краще зупинити вибір на вітчизняній продукції і для цього є ряд причин:

1. Є хороші і якісні імпортні Електровимірювач, але вони можуть бути не розраховані на наші умови, і, наприклад, не витримати стрибок напруги, адже в цивілізованих країнах такого неподобства просто немає. У гарантійному обслуговуванні вам відмовлять, з огляду на «недотримання умов експлуатації», і тоді за ремонт цієї імпортної техніки доведеться викласти свої кревні, причому ніякої гарантії не буде, що подібне знову не відбудеться. Якщо ж ви хочете придбати тільки імпортний, то дізнавайтеся, наскільки він адаптований до наших умов.
2. Продукт китайського виробництва теж можна віднести до імпортних. Відразу варто обмовитися, що насправді китайська продукція високої якості і користується попитом у багатьох країнах, але це стосується лише виготовленим в заводських умовах, які пройшли сертифікацію. До нас же потрапляє продукція, призначена для відсталих країн - дешева і неякісна. Можна купити на ринку фірмовий китайський прилад, а потім в майстерні скажуть, що запчастин до нього немає, так як він зібраний невідомо з чого.
3. Зверніть увагу на дату виготовлення (або його повірки). Може так статися, що замість підключення і опломбування вас можуть змусити здати прилад на повірку, так як він вже не один рік лежав на складі.
4. Спосіб кріплення. Може відрізнятися кріплення - на дінрейку або саморізами до поверхні. Вибираючи щиток (або лічильник для щитка), необхідно це враховувати. Деякі одиниці комплектуються додатковими пристроями, що дозволяють виконати установку приладу на будь-якій поверхні.

Рекомендується, щоб поруч було реле контролю напруги, за допомогою якого можна захистити не тільки лампочки, але і багато інших електроприлади. Згідно з неофіційною статистикою, в 90% випадків виходу з ладу побутової техніки винуватцем поломки є стрибок напруги.

Роботи по підключенню

Демонтаж старого приладу не представляє складності, але, як ми вже говорили, без дозволу пломби не можна знімати. Потрібно вимкнути живлення квартири. Потім відкрутити нижню кришку, і, послабивши затяжні гвинти, витягти дроти.

Жителям приватних будинків, можливо, доведеться виконувати монтаж приладу під напругою, так як проводка йде від стовпа безпосередньо.

З якою неприємністю можна відразу ж зіткнутися? Знявши лічильник, ви, швидше за все, виявите стару, що відслужила свій термін алюмінієву проводку. Якщо саме так і сталося, то її потрібно замінити. Якщо проводка стара, то вона вже не відповідає сучасним вимогам, і її необхідно замінити новою, більшого перетину. Укладання проводу не виконується під кутом, а тільки горизонтально і вертикально.

Зараз вже ніхто не встановлює прилади на дерев'яному щитку (та й на металевому, старого зразка теж). Сучасні щитки мають посадочне місце для установки щитка і автоматів. Сам же щиток, якщо він заважає або псує вигляд приміщення, можна вмонтувати в стіну. На фото можна побачити, як це зроблено на прикладі Меркурія. Цілком зрозуміло, що під нього потрібно буде підготувати місце. Також необхідно, щоб лічильник був на такій висоті, щоб було зручно знімати показання. Варто один раз помилитися, і потім постійно підставляти під ноги стільчик.

Якщо в будинку є електроплита, то необхідно від щитка провести до неї окрему лінію відповідної потужності і заземлення, підключивши його до контактної пластині і до щитка, якщо його корпус металевий. Крім електроплити ще багато сучасних побутові прилади потребують заземлення. Якщо змінюється проводка, то про це потрібно заздалегідь подбати.

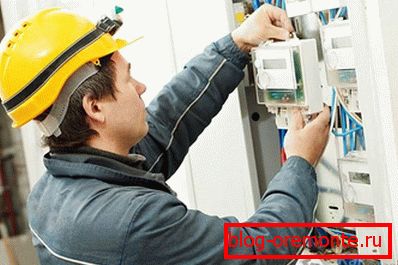

Тепер черга вимірювача. Його потрібно зафіксувати в щитку, в залежності від способу кріплення (про це згадувалося вище). Далі, відповідно до доданої до документації схемою, виконується підключення проводки. Провід потрібно добре затиснути, але не перетиснути, так як такі дії можуть привести до його передавлювання і обриву. Вихід фазовий провід, підводиться до автоматів.

Якщо корпус щитка металевий, то і його потрібно підключити до заземлювального проводу. Зазвичай про це піклуються конструктори вироби.

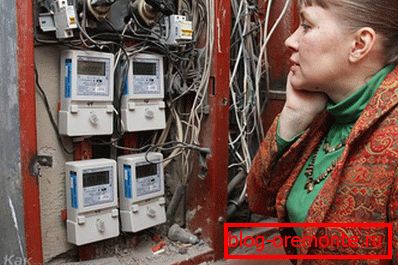

При монтажі лічильника в загальному коридорі не потрібно встановлювати щиток для електрообладнання, так як він монтується в загальній щитової. При розташуванні поза житлової площі, всередині приміщення встановлюється електрощиток з автоматами.

Виконавши монтаж і перевіривши, що ніде дроти не замкнуті, можна випробувати зібрану систему.

Відео

У цьому відео показана установка і підключення однофазні однотарифні вимірювача електроенергії Енергоміра СЕ101 R5:

Подивіться навчальне відео підключення трифазні однотарифні лічильника електроенергії Енергоміра ЦЕ6803В:
