Замена розетки своими руками

У цій статті ми постараємося докладно розповісти вам про те, як проводиться заміна типовий електричної розетки в побутових умовах. Відразу ж обмовимося, що потреба в такій заміні виникає, як правило, в ситуаціях, коли проводиться повне або часткове оновлення всієї встановленої в квартирі електричної фурнітури (іноді - при необхідності перенесення розеток на нову позицію).

Також відзначимо, що всі операції по заміні та монтажу електричних настановних виробів (розеток, зокрема) відносяться до розряду електротехнічних робіт, при виробництві яких повинні виконуватися вимоги діючих нормативів з електробезпеки (правил ПУЕ). Відповідно до положень цих правил перед заміною розетки своїми руками необхідно провести часткове зняття напруги з приміщення, в якому розташовується оновлюється електричне виріб.

У найзагальнішому випадку може бути проведене повне знеструмлення квартири шляхом відключення ввідного автоматичного пристрою (так званого «автомата»).

використовуваний інструмент

Для успішного проведення всього комплексу робіт, пов'язаних з демонтажем старої і установкою нової електричної розетки, вам обов'язково потрібно наступний інструмент:

• типова індикаторна викрутка (можна використовувати також багатофункціональний вимірювальний прилад типу «мультиметр»);
• комплект звичайних викруток з хрестоподібної і прямий робочою частиною;
• нож для зачистки концов проводки;
• невеликі круглогубці, використовувані при оформленні контактної частини проводів.

Демонтаж старого изделия

Відразу ж після зняття електроживлення з робочої ділянки квартири ви можете перейти до демонтажу оновлюваної розетки, який виробляється, як правило, в такій послідовності:

• в першу чергу знімається декоративна кришка електротехнічного вироби, утримувана на його підставі за допомогою одного або двох кріпильних гвинтів;
• потім необхідно послабити затягування 2-х бічних гвинтових кріплень, за допомогою яких корпус вироби фіксується в посадковому отворі (в стінній ніші);
• відразу слідом за цим ви можете послабити кріплення гвинтів на клемах з підводять електроживлення проводами і повністю видалити з ніші корпус звільнилася розетки.

Оголені кінці старих проводів вам потрібно буде зачистити таким чином, щоб довжина їх робочої частини становила не менше 2-х сантиметрів. Після ретельної зачистки вільні кінці оформляються у вигляді кільця, діаметр якого повинен відповідати клемних кріпленню, а напрямок згортання - співпадати з напрямом обертання кріпильного гвинта.

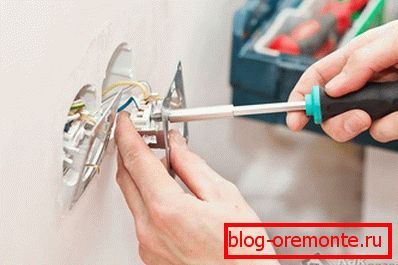

Установка нової розетки

Після того як стара розетка повністю демонтована - ви можете приступати до установки нового вироби. Для цього слід, перш за все, послабити гвинтові кріплення распорочних лапок, розташованих з боків корпусу встановлюється розетки. Після цього вона вставляється до упору в підрозетник, що залишився в ніші від старої розетки, і фіксується в ньому шляхом почергової затягування кожного з распорочних гвинтів. (В разі сильного зносу або пошкодження підрозетника його найкраще замінити на новий).

Відразу слідом за цим до клемним контактам знову встановлюється розетки підводяться кінці попередньо сформованих проводів, які закріплюються на них за допомогою гвинтового з'єднання. По завершенні всіх кріпильних операцій обов'язково перевірте надійність затягування всіх кріплень, а також проведіть тестову перевірку працездатності встановленої розетки. Для цього потрібно буде подати електроживлення на дану ділянку проводки і переконатися в наявності напруги на клемах вироби (зробити це ви можете за допомогою тієї ж індикаторної викрутки).

На заключному етапі монтажних робіт на корпус розетки встановлюється декоративна кришка, після чого включається вступний автомат. Переконавшись в тому, що напруга на клемах присутній, ви можете сміливо приступати до експлуатації оновленого вироби.

Примітки

На закінчення розглянемо ряд спеціальних умов, які повинні виконуватися при заміні розетки своїми руками.

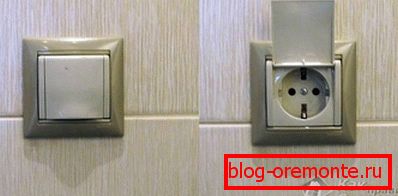

1. В першу чергу вони стосуються монтажу розеток в приміщеннях підвищеної вологості (у ванних кімнатах, наприклад). У таких приміщеннях повинні встановлюватися вироби, які мають спеціальну вологозахисної виконання.
2. Далі всі описані вище процедури передбачають використання нових зразків розеток в «євро» виконанні, мають допоміжний контакт, необхідний для організації захисного заземлення.

Остаточна перевірка працездатності знову встановленого вироби здійснюється шляхом підключення до мережі довільно обраного вами побутового приладу. При цьому надійно змонтована розетка не повинна відчутно нагріватися або іскрити в процесі її експлуатації.

Відео

Як поміняти розетки старого зразка на нові, дивіться в наступному нижче відеоматеріалі:
