Альтанка з металу своїми руками

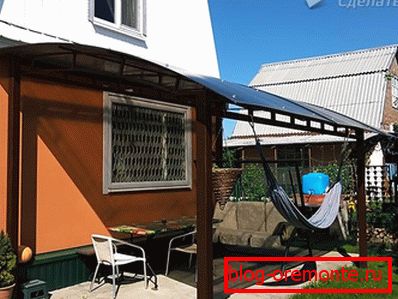

Металева альтанка являє собою довговічну і надійну конструкцію, яка за умови правильного облаштування, конструювання та планування буде прекрасним доповненням дачної ділянки. Сьогодні розроблено велику кількість типів і форм конструкцій альтанки з металу. Тому знайти відповідний для вас варіант буде не проблематично. Хоча ринок пропонує готові конструкції альтанок, пам'ятайте про те, що виконана альтанка з металу своїми руками дозволить не тільки заощадити сімейний бюджет, а й порадіти плодами своїх рук. Пропонуємо вам вивчити керівництво по зведенню альтанки.

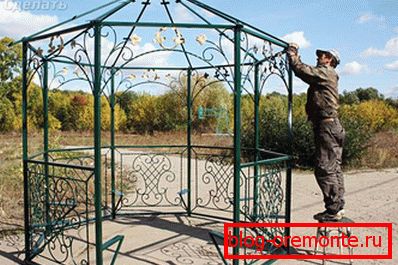

Види і способи збирання

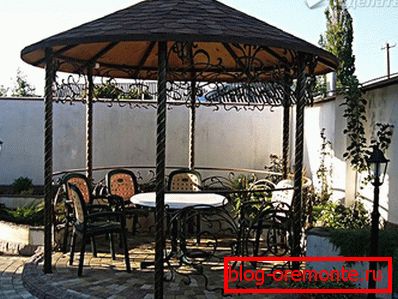

Альтанку можна спорудити різних форм - прямокутна, квадратна, шестикутна, восьмигранна, кругла. Крім цього, встановлювати альтанку з металу можна двома способами:

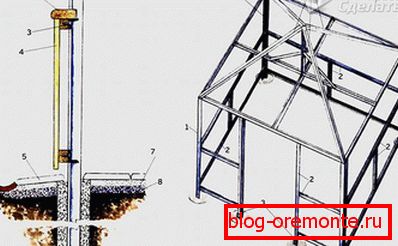

1. Труби бетонуються в землю. Після затвердіння бетону, до стійок приварюється вся конструкція альтанки. На деякій відстані від землі виготовляється нижня обв'язка, на яку укладається настил. Також можна на підставу викласти тротуарну плитку або забетонувати майданчик. Для такої альтанки не потрібен фундамент.

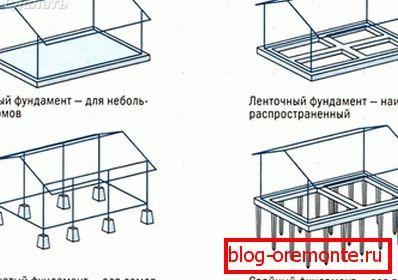

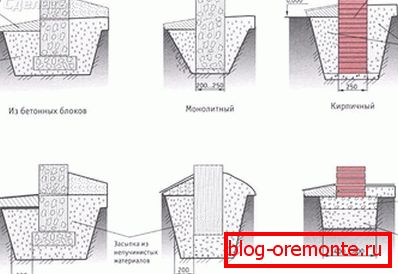

2. Виготовляється мелкозаглубленний стрічковий або стовпчастий фундамент. Сам каркас альтанки виготовляється окремо. Встановлюється він на вже готовий фундамент і закріплюється анкерами.

Яка з цих технологій практичніше? Якщо говорити про надійність та якість кріплення, то перший варіант практичніше, так як стійки надійно зафіксовані в бетоні до того ж цей варіант дешевше. Відпадає необхідність виготовляти фундамент. Але, з іншого боку, цей варіант більше підходить тільки для літнього періоду. Без статі взимку ніяк не обійтися, тому другий варіант краще, так як є можливість спорудити закриту металеву альтанку.

методи з'єднання

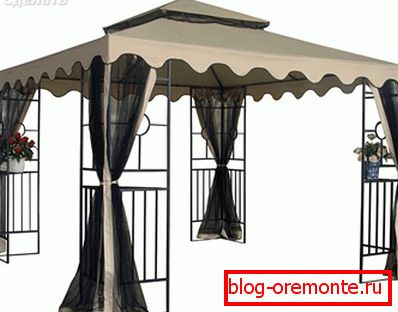

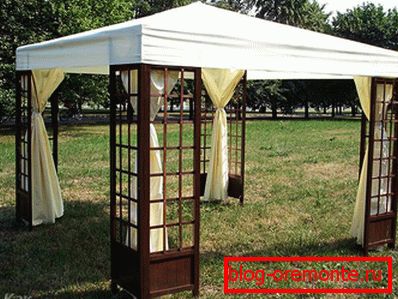

Переважно металеві вироби збираються за допомогою зварювання. Цей метод монтажу надійний і швидкий. Однак, якщо знадобиться споруджувати розбірну альтанку, то окремі її модулі з'єднуються болтами. Зазвичай такі альтанки накриваються тентом або виготовляється легка покрівля. Всі елементи конструкції - перила, покрівлю та стояки збираються дуже швидко. Перевага такої альтанки в тому, що для її зберігання не потрібно багато місця.

З якого металу зробити

У більшості випадків металеві альтанки виготовляються з профільної труби. Товщина її стінки повинна бути не менше 2 мм, але і не дуже товстою. Якщо планується застосовувати круглі труби, то стінка повинна труби повинна бути аналогічною. На відміну від профільної, круглі труби коштують дешевше. Але при роботі з ними потрібна наявність навичок, так як необхідна досить висока кваліфікація зварника обварювати круглі труби красивим і міцним швом.

Хоча переважно застосовуються сталеві труби, нерідко, особливо для розбірних конструкцій альтанок використовується алюмінієвий профіль. В результаті альтанка вийде набагато легше, але за собівартістю дорожче.

Пропонуємо ознайомитися з процесом виготовлення металевої альтанки з профільної труби.

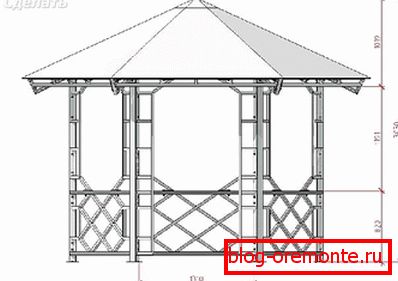

Розрахунок матеріалу і розмір альтанки

Перш за все необхідно зробити закупівлі матеріалу. Для стійок альтанки потрібні такі профільні труби:

• 50? 50 мм якщо на покрівлю буде укладатися шифер, бітумна черепиця, металочерепиця або профнастил;
• 75? 75 мм якщо на покрівлю буде укладатися черепиця або шифер.

Для перемичок можна більш тонкий профіль: 50? 50 мм-максимум, мінімум - 20? 30 мм. Якщо планується споруджувати велику альтанку, то відповідно перетин профілю краще взяти великим і навпаки. Також враховуйте вагу матеріалу, яким буде обшивати каркас альтанки.

Щоб зробити квадратну металеву альтанку, з розміром 3000 високоефективних? 3000 мм з висотою стійок 2200 мм буде потрібно такий набір матеріалу:

• труби для обв'язки 12 м - 50? 50? 2 мм;
• профільна труба для перемичок в такому найменуванні: 30 м - 40? 20? 2 мм, 6 м - 20? 20? 2 мм і 14 м - 40? 40? 2 мм.
• металеві смужки 2 м 20? 4 мм.

Покрокова інструкція: розмітка і монтаж стовпів

З поверхні грунту на місці будівництва знімаєте родючий шар грунту. Якщо з ділянки добре йде вода, то котлован засипається піском і грунтом, бажано без вмісту рослинності. Якщо грунт переважно глиниста, то засипається також глина, щоб була вилучена.

Далі виготовляється яма для установки труб глибиною до 90 см. У неї встановлюєте трубу, засинаєте щебенем великої фракції або будівельним сміттям. Після цього вирівнюєте стовпи опори по вертикалі. У рівному становищі їх слід зафіксувати і після приступати до бетонування.

Якщо для бетонування використовується цемент М400, то пісок додається в вимірі 3-4 частини. При цьому бетон має бути рідким, щоб заповнити всю яму, засипану щебенем.

Для роботи з металом дуже зручно використовувати рівень або схил з магнітом. Встановлюєте предмет вимірювання в потрібному місці і без особливих проблем виставляєте стовп опори за рівнем.

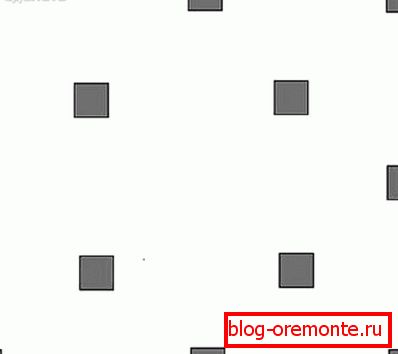

Інший варіант виготовлення фундаменту полягає в монтажі блоків, на які буде встановлюватися альтанка. При такому виконанні спорудження буде піднесено від рівня грунту. Блоки встановлюються обов'язково по кутах і в шаховому порядку в середині. Це запобіжить провисання труби. При ребрі 50 мм 3 м труби без опори провіснет. Блоки виставляються в один рівень по горизонталі. Для цього по кутах можна вбити кілочки і натягнути між ними мотузку.

Всією цією мороки з установкою опор можна уникнути, якщо просто в грунт забетонувати стовпи опори. Але в такому випадку нижню обв'язку необхідно буде приварити по рівню.

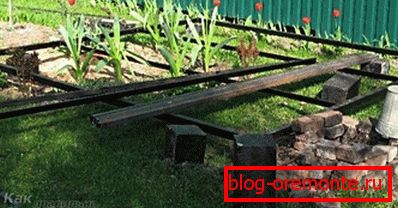

Стійки і нижня обв'язка

Коли блоки установленипо периметру укладаються відповідні труби. Для нижньої обв'язки досить труби 50? 50 мм, але можна і більше. При цьому обов'язково перевірте рівень горизонталі труб. У кутах труби зварюєте. Після цього для установки статі з дощок приварюють перемички з труби перетину 40? 20 мм.

Всі труби слід покрити ґрунтовкою. Особливо ретельно обробіть місця зварювання.

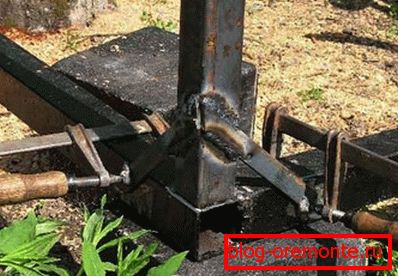

Щоб в альтанці можна було спокійно стояти на повний зріст, стійки виготовляються висотою в 2200 мм. Щоб стійки мали необхідну жорсткість і надійно стояли слід приварити монтажні укосіни з металевої смуги, як це показано на ілюстрації.

Встановивши стійку за рівнем, струбцинами затискаєте укосіни і приварюють їх зварюванням. Також обварюються трубу біля основи.

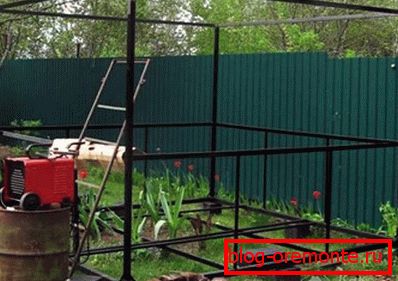

Перила і верхня обв'язка

В нашій альтанці висота перил буде дорівнює 900 мм. Можна зробити конструкцію і без перил - це не принципово, наприклад, суцільно зашивши полікарбонатом. Для середньої обв'язки (для перил) і верхньої використовується труба перетином 40 × 20 мм. Щоб жорсткість між нижньою обв'язкою і поручнями була достатньою можна приварити вертикальні стійки 950 мм з такою ж труби.

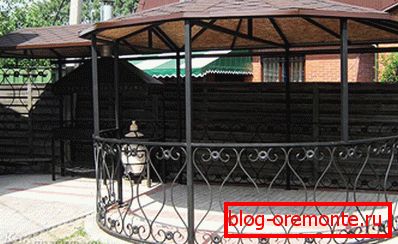

Виготовляємо дах

У нашому випадку дах альтанки буде накриватися бітумною черепицею. Для цього кроквяна конструкція виготовляється з деревини. Для каркаса використовується брус 75? 40 мм. Для обрешітки під черепицю можна використовувати вагонку. Для більш презентабельного вигляду знизу вагонку можна замінити вологостійкою фанерою.

У відкритий торець профільної труби на стійці забиваєте шматок деревини глибиною не менше ніж на 100 мм. Зверху повинен залишитися стирчати відрізок до 70 мм. До цих пробках будемо здійснюватися кріплення крокв. Тому пробки можна підрізати під корінь і на необхідний кут.

Інший варіант кріплення крокв полягає в приварювання до стійок опори металевого куточка під заданий кут покрівлі. На куточку просверливается отвір, через яке буде закріплюватися брус кроквяної системи.

Крокви вирізаються в кількості 4 шт. по 2,5 м. Всі крокви з'єднуються в одній точці нагорі. Їх можна збити цвяхами або саморізами. При цьому простежте за кутом, для цього торці бруса підрізають під кут. Для кращої надійності, крокви між собою можна з'єднати нержавіючим куточком.

Перед установкою крокв, обробіть їх антисептиком від гниття. Також їх можна обробити морилкою і покрити лаком або пофарбувати в будь-який колір. Це значно спростить роботу, так як не потрібно буде все це виконувати на висоті.

По центру верхньої обв'язки закріплюєте поперечний брус. Від нього перпендикулярно встановлюєте стійку у напрямку до верхньої обв'язки крокв. Це дозволить значно посилити конструкцію покрівлі. Після установки і фіксації крокв, можна виготовляти обрешітку, а зверху настилається фанера або вагонка. Останнім штрихом в облаштуванні покрівлі буде настил бітумної черепиці. Її укладання виконується знизу вгору, а прибивається невеликими цвяхами.

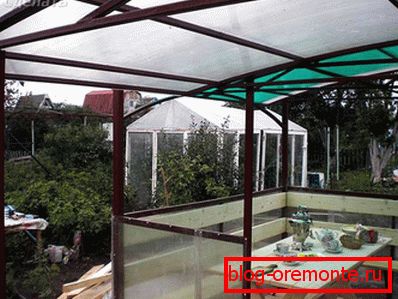

заключна обробка

На останньому етапі проводиться настил підлоги з дошки 70? 40 мм. Між дошкою необхідні невеликі щілини, що дозволить деревині розбухати при зміні вологості. З огляду на це, статеву дошку використовувати для настилу в альтанку не рекомендується. Що стосується боковин альтанки, то для її обробки можна використовувати різноманітні варіанти. Наприклад, приварити елементи кування, перила закрити полікарбонатом і т. П.

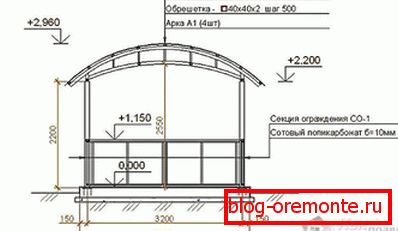

Отже, ми дізналися про те, як зробити альтанку з металу з використанням профільної труби. Якщо ви маєте власний досвід у виконанні таких робіт, то залишайте коментарі в кінці цієї статті. Також вам можуть допомогти надані креслення. Відштовхуючись від них, ви зможете спроектувати свою альтанку з металу.

Відео

Додаткові інструкції з виготовлення металевої альтанки, надані в відео:

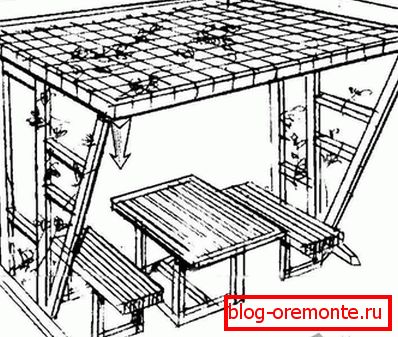

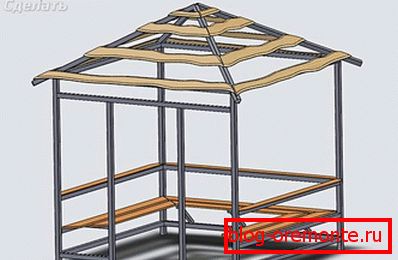

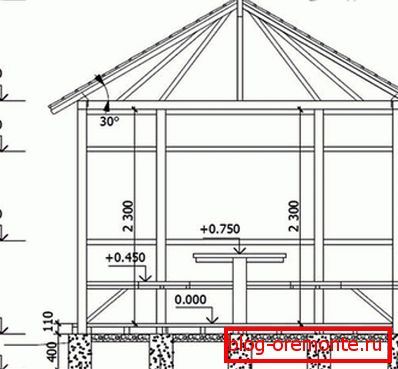

схеми

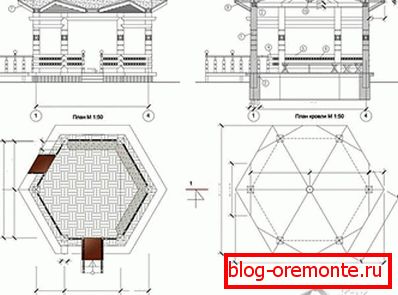

Ці схеми допоможуть вам спроектувати альтанку на свій розсуд:
