Багатощипцовий дах своїми руками

06-07-2018

Корисне

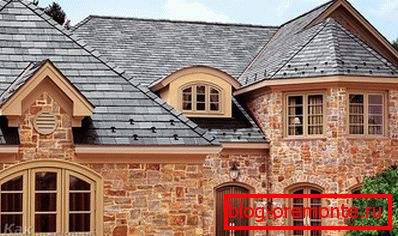

Серед різних конструкцій покрівлі найскладнішої і привабливою вважається Багатощипцовий. Особливість її конструкції полягає у великій кількості складних елементів. До них відносяться фронтони, щипці, ендова і ребра. У даній статті ми розповімо як побудувати багатощипцевих дах руками, покажемо креслення і схеми, фото і відео матеріали.

Найчастіше багатощипцевих дах роблять в декількох випадках:

від самого початку;
в процесі прибудови приміщень;
для монтажу бічного освітлення на мансарді;
в будівлях зі складним плануванням і безліччю кімнат.

Особливості

Найпростішим варіантом щипцевій покрівлі вважається двосхилий дах без фронтонів. У такій конструкції верхній трикутний ділянку стіни називається щипцом. В процесі побудови багатощипцевих даху немає простих етапів, всі дії, починаючи з розрахунків, вимагають знань і умінь. Пристрій покрівлі дозволяє розташувати під нею житлове приміщення. Незважаючи на складності, власники будинків беруться за самостійний монтаж, що дозволяє заощадити значну суму коштів. Багатощипцовий дах зажадає колосальних фізичних і фінансових витрат, але буде радувати творців архітектурною красою будівлі.

Переваги конструкції:

завдяки збалансованій системі крокв дах без праці витримує високі навантаження;
покрівля має оригінальний і привабливий вигляд;
конструкція відрізняється надійністю і довговічністю;
з'являється вільний простір для додаткової кімнати або горища;
на крутих схилах не затримується сніговий покрив.

недоліки:

складна конструкція, що вимагає грамотних розрахунків і монтажу;
велика кількість відходів, що виникають при розкрої покрівельного матеріалу, особливо металочерепиці;
високе навантаження на ендову, що виникає через сніг;
необхідність якісної гідроізоляції внутрішніх стиків.

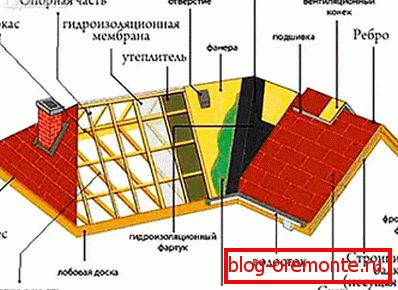

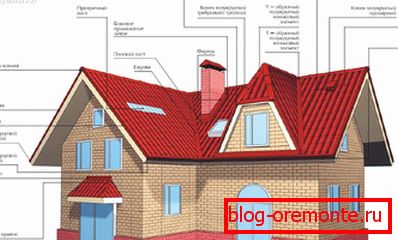

Позначення основних конструктивних елементів

Єндова - місце у внутрішньому сполученні скатів, вони є одним з ключових вузлів. Їм доводиться витримувати істотне навантаження від скупчення снігу, тому знизу виконується підтримка з системи підпор і підкосів. Гідроізоляція вузла має величезне значення, по яндилам проходить вся стікає по покрівлі вода. Будь-яка помилка конструкції обернеться протечкой.

Ребра - являють собою зовнішній кут з'єднуються скатів. Одним з найскладніших місць в конструкції багатощипцевих даху вважається перетин конькового бруса, до якого примикає ендова. Коник - це одне з ребер покрівлі.

Журавлина - ділянку стіни, обмежений схилами, він виходить у формі трикутника і не відділяється від стіни карнизом.

Винагорода - несе підставу всієї покрівлі, якою розподілили навантаження на стіни і фундамент.

Стропила - наслонние, висячі і діагональні.

Ожиріння - каркас з бруса, необхідний для кріплення покрівельного матеріалу і утеплення.

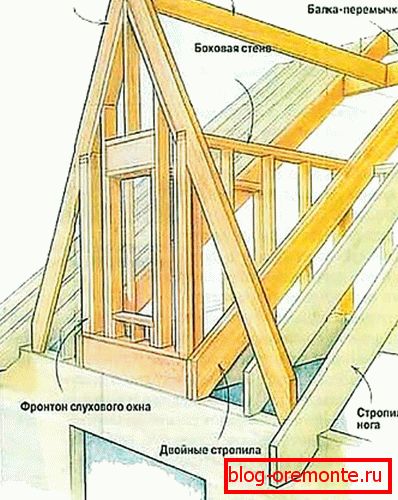

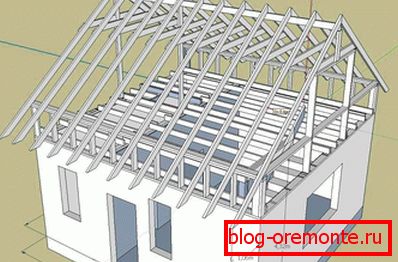

Установка стропильного каркаса

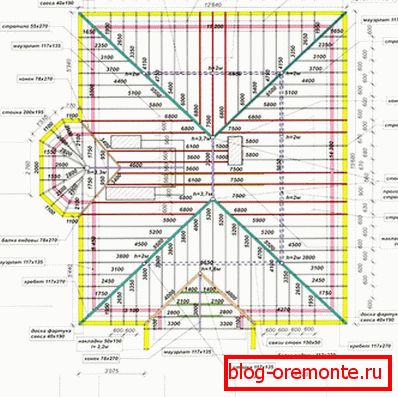

Основою багатощипцевих даху є мауерлат. Базовий елемент піддається високому навантаженні, тому для нього використовується брус перерізом 150 × 150 мм. До стін будівлі він кріпиться анкерами, закладеними в процесі зведення будинку. На мауерлат спираються крокви. Крокви можуть бути похилими і висячими. Їх вибір визначається конструктивними особливостями.

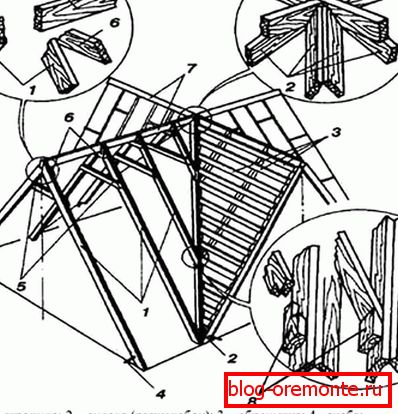

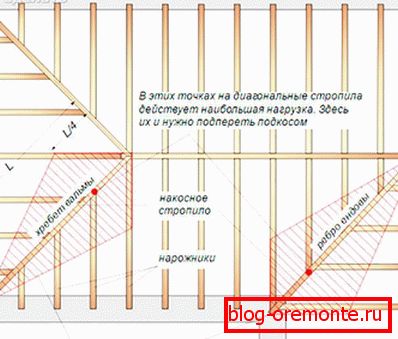

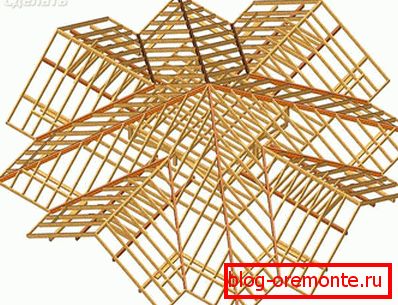

У разі вальмовой і полувальмовой покрівлі в місцях з'єднання скатів встановлюються діагональні кроквяні ноги. На ці елементи припадає основне навантаження, тому вони вимагають посилення нарожнікамі. Такі крокви можна виготовляти здвоєними, з'єднаними з двох дощок 150? 50 мм. Кроквяні ноги, посилені підкосами і ригелями, утворюють ферми. Щоб забезпечити привабливий вигляд багатощипцевих покрівлі та необхідну жорсткість конструкції, всі деталі ферм виготовляються шаблонно. Початківці будівельники можуть збирати ферми не за допомогою врубки, а скріплюючи їх накладними металевими елементами.

Кріплення крокв до мауерлату виконується шляхом запилів, установки скоб або куточків. У верхній частині крокви з'єднуються гребеневим бруском. При установці кроквяної системи в будинку великої площі в ролі затяжок використовуються стельові балки. Посилити конструкцію дозволяє лежень - горизонтальний брус, покладений точно посередині між двома стінами і з'єднаний з мауерлат. Під накосние ноги і ендову можуть укладатися додаткові лежня.

Монтаж ендовы

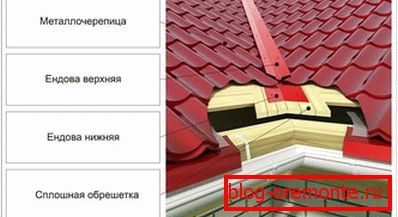

Після установки крокв на них набивається решетування, на стиках скатів, де влаштовуються ендови, вона виконується суцільний. Схема влаштування гідроізоляції внутрішнього кута передбачає укладання додаткового шару, щоб забезпечити надійність конструкції. На дошки стелиться гідроізоляція і монтується нижня планка. Якщо ендова складається з декількох деталей, вони кріпляться знизу, верхній деталлю перекривається край нижнього елемента. Місце з'єднання нижньої планки і покрівельного покриття утеплюється. Для додання конструкції закінченого вигляду встановлюється верхня планка ендови.

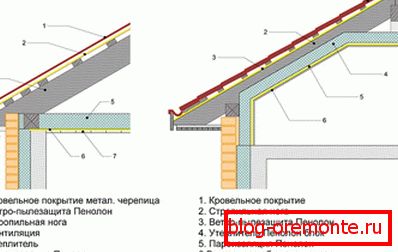

Пристрій решетування, утеплення і монтаж покрівлі

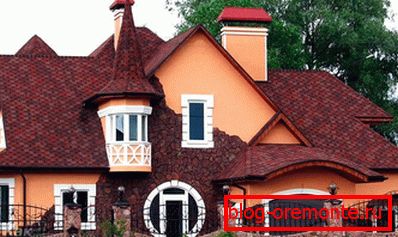

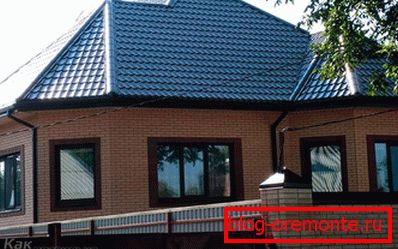

Останнім елементом кроквяної системи є обрешетка. Вона набувається на крокви з кроком, що залежать від вибору покрівельного покриття. Для м'якої покрівлі вона виконується суцільний, для металочерепиці - з кроком 25-30 см. На обрешітку горизонтально стелеться полотно для гідроізоляції, перехлест смуг становить 10 см. Якщо передбачено утеплення, то матеріал укладається під гідроізоляцію. Виконуючи ізоляцію конструкції, не можна забувати про вентиляційні отвори. Для багатощипцевих даху рекомендується покриття з невеликою вагою, щоб не створювати додаткове навантаження на крокви, наприклад, при укладанні металочерепиці.

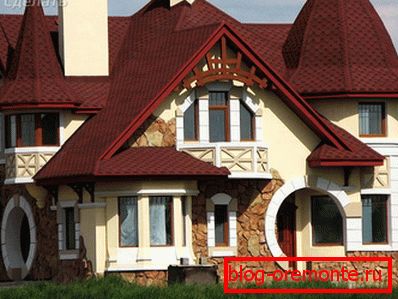

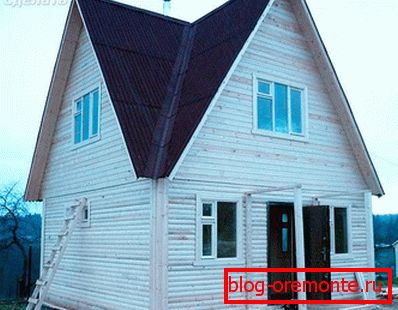

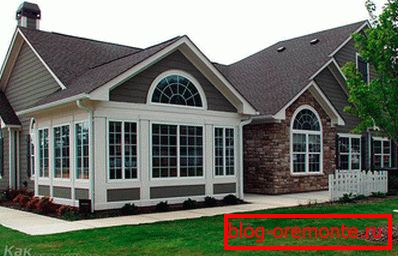

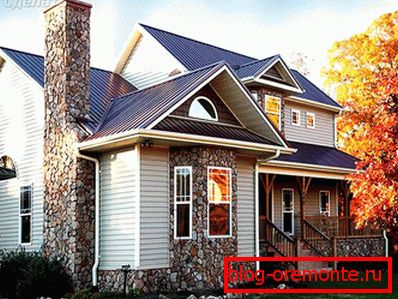

Існує багато варіантів, як зробити багатощипцевих дах, вони відрізняються за складністю конструкції і зовнішньому вигляду. Найбільш органічно цей тип покрівлі виглядає на квадратних і прямокутних будинках.
