Безтраншейна прокладка труб своїми руками

Фахівцям-будівельникам добре відомо, що одним з найбільш проблемних питань, що виникають під час прокладання труб, вважається спосіб подолання штучних перешкод. Подібними перешкодами можуть з'явитися самі різні споруди, розташовані на шляху пролягання майбутнього трубопроводу (паркани, каналізаційні лінії, дороги і т.п.). Взагалі кажучи, питання проривки траншей в таких місцях (з подальшим укладанням в неї труб) при наявності об'єкта, що створює підвищене навантаження на грунт, спеціально обмовляється в вимогах СНіП. Пояснюється це тим, що подібна операція може викликати обвал землі і руйнування розташованої над нею конструкції. Особливу важливість бестраншейная прокладка труб своїми руками набуває в разі подолання трас з інтенсивним пересуванням транспорту (в тому числі - і залізничних магістралей). Саме в таких ситуаціях і застосовується так званий «прокол» землі, що виключає можливість непередбаченого осідання грунту на робочій ділянці.

Прийоми прокладки трубопровідних ліній

Серед усіх відомих прийомів прокладки трубних ліній найбільшого поширення набули наступні:

• прямий прокол;

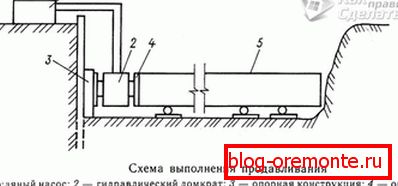

• так зване «продавлювання» ґрунту;

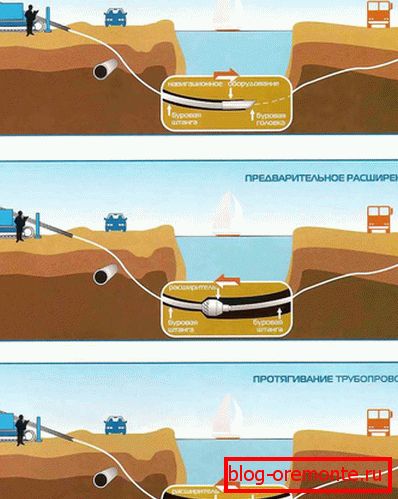

• буріння (горизонтальне);

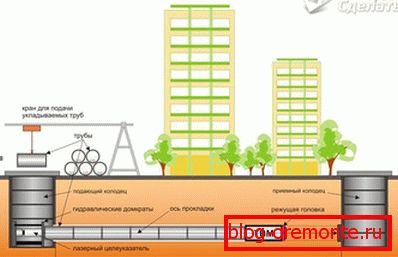

• проходка з використанням щитів.

Для того щоб вибрати підходящий варіант укладання труб, вам буде потрібно визначитися з наступними речами:

• стан грунту в зоні проводки (в тому числі і наявність в ньому природних вод);
• характер забудови;
• параметри ізольованості прокладається каналу від зовнішніх чинників;
• протяжённость прокладки;
• діаметр трубопроводу;
• економічне обґрунтування саме цього способу прокладки.

Переваги техніки «проколу»

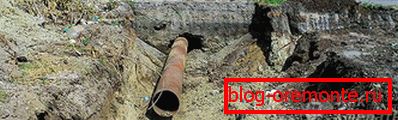

Одним з найбільш застосовуваних способів проводки труб є прокол, який використовується при роботі в глинистих і суглинних грунтах (з трубами діаметром до 550 мм). Відразу відзначимо, що довжина прокладається таким чином ділянки має бути щодня понад 60 метрів. Крім цього, в подібній ситуації вам ніяк не обійтися без спеціальної техніки (лебідки та домкрата, зокрема).

Застосування даного методу має безсумнівні переваги, завдяки яким вдається виконувати всі роботи без руйнування дорожнього полотна (або будь-якої іншої будівельної конструкції). І дійсно, в даній ситуації ви прокладаєте трубопровід безпосередньо під спорудами або будівлями, розташованими на поверхні землі.

Обов'язковою умовою застосування даної техніки є облік основних ризиків, пов'язаних з можливим осипання (розмиванням) грунтових шарів в місці проведення трубопроводу. У всіх таких випадках необхідний елементарний облік не тільки якості земного складу, але і глибини залягання грунтових вод на ділянці передбачуваної прокладки.

Останнім часом спосіб прокладки труб, що не припускає риття будь-яких траншей, користується у будівельників все більшою популярністю і витісняє поступово інші варіанти їх проведення. Фахівці вважають «прокол» найбільш надійним методом і пов'язують це з такими його достоїнствами, як:

1. Збереження в цілісності ділянки, «пробивається» шляхом проколу грунту.
2. Відсутність загрози комунікацій, розташованим по сусідству.
3. Можливість відмови від спеціальної (важкої) будівельної техніки.

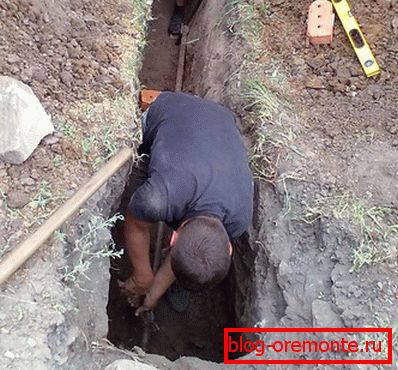

Як зробити прокол своїми руками

Практична реалізація методу безтраншейної прокладки труб своїми руками можлива лише на відносно короткій ділянці (не більше десяти метрів), а також при наявності гарної фізичної форми, яка дозволила б вам виконувати важкі робочі операції. Що стосується обладнання, необхідного для подібних робіт, то вам обов'язково потрібно наступний нескладний інструмент:

• найпростіший зварювальний апарат;
• звичайна «болгарка»;
• невелика кувалда;
• арматура не товще 20 міліметрів;
• сталева труба обраного вами діаметра (кілька шматків);
• насос, оснащений пластиковою трубою;
• пластикова бочка з горловиною (ємністю до 200 літрів);
• воронка зі шлангом довжиною до 2-х метрів.

Процес по прокладці траншеї зазвичай включає в себе наступні етапи:

1. Підготовка канави обабіч траси (з запасом 12-13 см). При її прориття намічається вісь труби, яку ви плануєте прокладати.
2. Після цього береться заготівля труби і загострюється той її кінець, який призначається до забиванні в землю. При цьому найкраще на ньому нарізати зуби, скориставшись «болгаркою».
3. У міру здійснення всіх цих операцій (після кожного чергового проштовхування труби) вам слід проводити вимивання грунту з її порожнистої частини.
4. Після кожного чергового «промивання» труби слід продовжити її забивання за допомогою кувалди.
