Чотирьохскатна дах своїми руками

Дахи складної форми привертають особливу увагу до архітектури будівлі. Чотирьохскатні покрівлі популярні при зведенні заміських будинків. Чотири ската, розташовані в різних площинах, додають житлу респектабельний вигляд. Найчастіше скати виконуються різної форми: два з них виходять трикутними і виступають в ролі фронтонів, два мають форму трапеції.

переваги конструкції

Установка четирехскатной або вальмовой покрівлі крім естетичного вигляду має і практичні плюси:

• на горищі, оточеному покрівлею з усіх боків, підтримується комфортна температура;
• конструкція крокв міцна і довговічна;
• високу стійкість до вітрам і опадам;
• простір під покрівлею можна використовувати для мансарди.

Типи чотирисхилих дахів

Маючи загальну основу, підвиди таких покриттів дещо відрізняються виконанням:

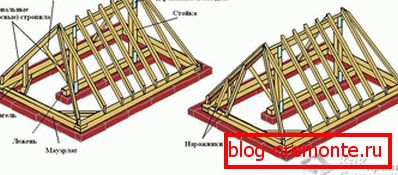

• Вальмовая - класичний варіант з двома трикутними вальмами і двома скатами у формі трапеції.

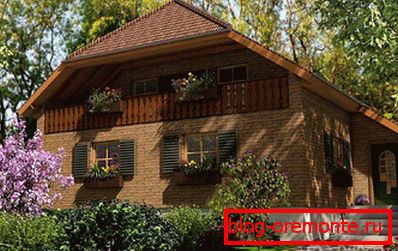

• Полувальмовая - трикутні скати мають укорочену форму, така конструкція виконується для обладнання мансарди.
• Шатрова - має форму піраміди з трикутними скатами. Підходить для квадратного будівлі.

проектування

Кут нахилу для скатів вибирається виходячи з рекомендацій виробників покрівельного матеріалу і природних особливостей. Для м'якої рулонної покрівлі досить кута до 18 градусів, для шиферу підійде кут в 15-60 градусів, а під черепицю варто закласти нахил від 30 до 60 градусів.

Велике значення має кількість опадів взимку, якщо випадає значна кількість снігу, то краще вибирати круті схили, на яких опади менше затримуються.

Вибравши кут нахилу, можна розрахувати висоту коника і інші параметри, необхідні для побудови четирехскатной даху. Для обчислення площі використовуються геометричні формули для трикутника і трапеції.

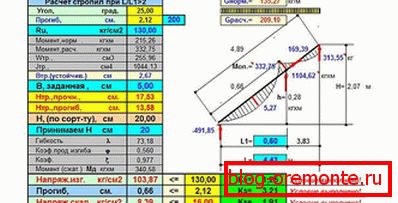

При проектуванні кроквяної системи необхідно багато врахувати: перетин бруса, довжину крокв, величину прогону, крок установки елементів. Всі можливі навантаження на покрівлю з'ясовуються на стадії проектування, до них відносять:

• вага обраного покрівельного покриття;
• річна кількість опадів;
• маса утеплювача та гідроізоляції;
• пристрій на даху різного устаткування (антени, ліхтарі, вікна і т. д.);
• снігове і вітрове навантаження.

Крім закладених навантажень, покрівля будинку повинна мати запас міцності, який гарантує стійкість конструкції в непередбаченій ситуації. Для зведення кроквяної системи застосовуються брус і дошки. Якщо є необхідність посилити елементи, дошки здвоюються.

Перед початком роботи всі пиломатеріали проходять обробку антисептиком.

послідовність роботи

Установка даху починається з закріплення несучої основи - мауерлата. Це брус перерізом 150 × 150 мм, який укладається по периметру стін. Його розміщення по горизонталі контролюється рівнем. Брус не повинен перебувати на краю стіни, потрібно залишити відстань в 5-7 см. Кріплення мауерлата виконується на замуровані в кладку шпильки, які закручуються гайками. Цей брус дозволяє зв'язати кроквяну систему і стіни будинку в загальну конструкцію.

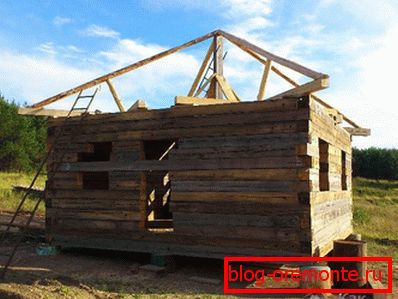

Для установки стійок необхідні лежня або балки перекриття. Ці елементи виконуються з брусів розміром в 100 × 200 мм або здвоєних дощок. Всі опори встановлюються строго вертикально і кріпляться до лежня металевим куточком або пластиною. Для вальмовой даху стійки встановлюються в одну лінію, на них кріпиться коньковий прогін. При зведенні шатрового типу покрівлі опори розміщуються по діагоналі, від кута відкладаються рівні відстані. У підсумку вони утворюють прямокутник, на який укладаються прогони. Кріплення виконується куточками.

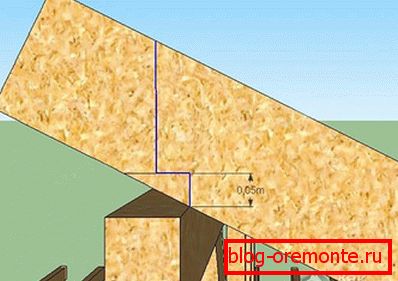

Бічні крокви встановлюються після обробки за шаблоном. Як заготовки береться тонка дошка, прикладається до прогону і відзначається запив. Другий кінець упирається в мауерлат і намічається нижній запив. Необхідна кількість крокв готується за шаблоном і встановлюється з обраним кроком кріплення, він може становити від 60 см до 1 метра. З прогоном і основою з'єднання відбувається скобами або саморізами.

Накосние крокви з гребеневим прогоном утворюють кут нахилу скатів. Ці крокви розташовуються діагонально і несуть додаткове навантаження, тому для них використовуються здвоєні дошки. Запив накосних крокв виконується за шаблоном, довжина їх враховує звис від 50 см. У верхній частині накосние крокви з'єднуються ригелем для додання міцності. При влаштуванні шатрового даху накосние крокви з'єднуються в коньковом вузлі за допомогою затяжок. Крокви встановлюються під кутом в 90 градусів і неодмінно з'єднуються зі стінами за допомогою дротяних хомутів.

До діагональним крокв кріпляться короткі крокви або нарожнікі. Вони виконуються різної довжини, але повинні бути паралельні один одному. Нарожнікі разом з рядовими кроквами формують бічні скати. Для шатрової моделі установка нарожніков і кріплення стійок, підкосів і шпренгелів також є завершальним етапом будівництва.

Для зняття навантаження з діагональних крокв, під них встановлюються шпренгелів. Це вертикальні опори, які спираються на лежні. Бічні крокви закріплюються підкосами. Один з коней дошки впирається в лежень, а другий зрізається під 45 градусів і кріпиться до крокви.

Решетування і утеплення

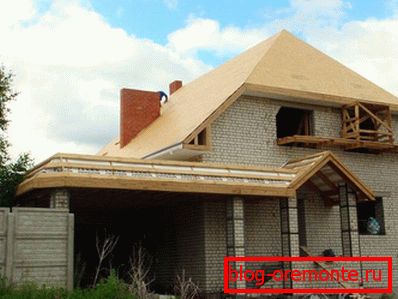

Завершити зведення даху дозволить утеплення її базальтової ватою або спіненим полістиролом. Матеріал укладається між кроквами. Захист покрівлі від вологи забезпечить шар гідроізоляції. Розміри обрешітки залежать від типу покрівельного покриття, на вальмовой типі привабливо виглядає м'яка черепиця, для неї потрібна суцільна обрешетка.

Правильно вести будівництво допоможе перегляд відео, що пояснює нюанси установки крокв.
