Двосхилий дах своїми руками

Самостійний монтаж двосхилим даху можливий лише при наявності певних навичок роботи з подібними конструкціями і передбачає підвищену увагу до всіх деталей будівельних процедур. Полегшити виконання майбутніх робіт вам допоможе уважне вивчення наших інструкцій, в яких детально описується, як виготовляється двосхилий дах своїми руками з урахуванням всіх нюансів вироблених при цьому операцій.

варіанти покрівель

Для розуміння всіх тонкощів і особливостей майбутніх робіт спочатку ми познайомимо вас з відомими видами двосхилих покрівель з різним кутом нахилу скатів, при виборі якого повинні враховуватися наступні фактори:

• вид покрівельного покриття;
• місцеві кліматичні умови;
• функціональне призначення будівлі.

Кут нахилу скатів у різних будівель може коливатися в діапазоні значень від 10 до 40 градусів і суттєво впливає на вибір матеріалу покрівельного покриття. Відповідно до цього показником двосхилі конструкції можуть мати наступні виконання:

• с пологими скатами (до 20 градусов);
• даху з великим кутом нахилу (більше 20 градусів);
• покрівлі з ламаною лінією скатів (зі змінним кутом нахилу).

підготовчі заходи

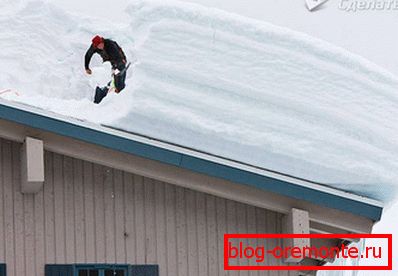

Для того щоб визначитися з вибором оптимальної для ваших умов конфігурації покрівлі в першу чергу необхідно врахувати такий показник, як снігова і вітрова навантаження на неї. Природно, що зі зменшенням кута нахилу покрівлі вітрові навантаження помітно знижуються; правда, в цьому випадку стає неможливим використання підпокрівельного простору для господарських потреб (під горищне приміщення, наприклад).

При виборі форми двосхилим покрівлі зазвичай виходять з того, щоб ключові опорні точки кроквяної системи збігалися з лініями розташування несучих конструкцій самої будови (його верхнього поверху, зокрема). Одночасно приймається до уваги ширина будинку, а також наявність внутрішніх несучих стін.

При підготовці проекту враховується наявність або відсутність горищного приміщення в майбутньому будові, а також загальні розміри закривається покрівлею простору. При значній величині закривається площі в конструкцію кроквяної системи (крім ригелів, використовуваних в якості несучих стельового перекриття) повинні включатися додаткові елементи - так звані прогони і стійки.

Було б правильно продумати де буде знаходитися вхід на горище, і при необхідності виготовити сходи.

При облаштуванні двосхилим даху своїми руками (без горища) допускається використовувати систему наслонних крокв, що кріпляться своєю верхньою частиною до коньковому прогону. Сам цей прогін підтримується, в свою чергу, спеціальними стійками, що встановлюються з опорою на внутрішню несучу перегородку.

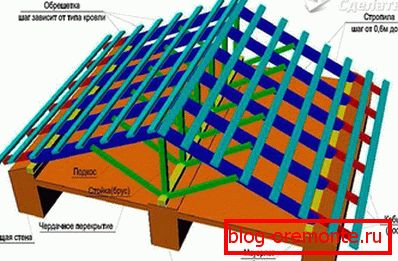

Самим практичним і економічним варіантом облаштування покрівельних конструкцій, що використовуються в основному для легких будівель, є висячі крокви, при облаштуванні яких кроквяні ноги зв'язуються між собою попарно за допомогою спеціальних ригелів. Останні являють собою горизонтальні перемички, що забезпечують необхідну жорсткість всієї конструкції в цілому. Кожна з висячих крокв спирається своїми кінцями на бічні стіни будівлі.

У тому випадку, якщо його ширина перевищує 6 м, вам доведеться збільшити кількість встановлюваних прогонів і стійок. Нагадаємо, що прогін - це особливий горизонтальний брус, застосовуваний в якості додаткової опори під крокви і монтується з використанням спеціальних стійок.

Зазначені стійки спираються, в свою чергу, на так звані лежня (заздалегідь підготовлений брус, що укладається уздовж ската). Такий брус разом зі стійками може служити каркасом стін планованого мансардного приміщення. Таким чином, застосування наслонних крокв дозволить вам обладнати мансарду або досить просторе горищне приміщення, яке використовується для господарських потреб.

Але перед тим як зробити двосхилий дах вам в першу чергу потрібно буде потурбуватися про заготівлю матеріалів для неї. При розрахунку обсягу необхідного пиломатеріалу постарайтеся не випускати з уваги ту обставину, що вага кроквяної системи не повинен перевищувати допустиму для даної конструкції величину. При цьому перетин використовуваних для її облаштування пиломатеріалів, як правило, вибирається виходячи з розмірів самої конструкції.

Винагорода

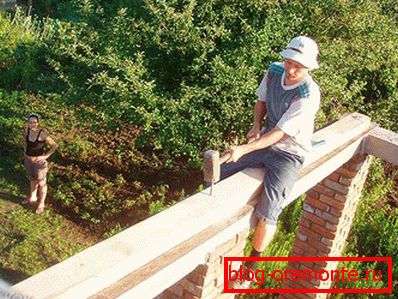

Мауерлат використовується в якості опорного підстави кроквяної конструкції і забезпечує надійне і стійке її закріплення на стінах будівлі. Як мауерлата в основному використовується звичайний брус перерізом 100 × 150 мм, що монтується по всьому периметру будівлі і забезпечує рівномірний розподіл навантаження на його стіни.

Кріплення бруса-мауерлата в стіні може здійснюватися одним з таких способів:

• в цегляній кладці замурується спеціальна (катаная) дріт, що використовується для закріплення опорного бруса на стіні;
• в кладку замуровують металеві шпильки необхідного розміру (діаметром не менше 12 мм);
• вздовж стіни виконується спеціальна монолітна бетонна балка, оснащена сталевими шпильками.

Шпильки, що застосовуються для надійного кріплення мауерлата, розташовуються по периметру будівлі з кроком близько 120 мм. При виборі висоти кріплення слід враховувати сумарну товщину гідроізоляційного шару і бруса із заздалегідь підготовленими отворами. В процесі монтажу опорний брус встановлюється на шпильки і міцно закріплюється гайками, оснащеними широкими шайбами.

Облаштування кроквяної системи

Система крокв типового будинку містить цілий ряд деталей, конструктивно об'єднаних в єдине ціле. Основним елементом двосхилим покрівлі є А-подібна ферма, що представляє собою жорстку конструкцію, яка працює за принципом «на розпір». У тому випадку, якщо каркас будинку виготовлений з бруса - слід потурбуватися про те, щоб його стіни на рівні стельових балок були зміцнені спеціальними стяжками, що виключають можливість їх зміщення під навантаженням.

На стельовому перекритті з боку горища укладаються спеціальні лежня (бруси перетином 150? 150 мм), що служать опорою для подорожніх стійок. Всі елементи, що повторюються системи крокв виготовляються строго за шаблоном, що дозволяє отримати після складання равнобедренную двускатную конструкцію з рівномірним розподілом вагових навантажень.

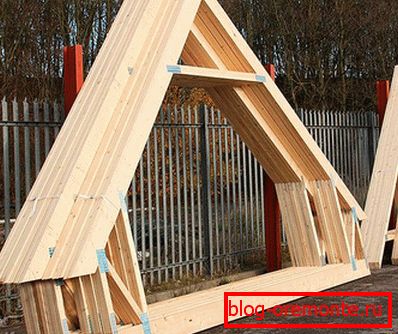

А-образні ферми для кроквяної системи збираються за шаблоном безпосередньо на землі, після чого збірна конструкція піднімається вгору, на підготовлене до установки ферми перекриття. При цьому прогонні стійки встановлюються з опорою на лежня, а крокви своїми нижніми кінцями кріпляться на мауерлат.

Принагідно зауважимо, що при виготовленні шаблону кроквяної конструкції ви можете довільно змінювати довжину складових його елементів, варіюючи параметри майбутньої даху (її висоту, наприклад). Завдяки цьому ви зможете підібрати оптимальний для ваших умов варіант.

При монтажі кроквяних ніг в місцях їх стикування з обв'язкою робляться спеціальні фігурні запили, що забезпечують надійний контакт і жорстку зв'язку з мауерлат. Для підвищення жорсткості конструкції в даному кріпленні нерідко використовуються спеціальні металеві накладки.

Фронтон

При підготовці будівельного проекту (тобто ще перед тим, як побудувати будинок) вам необхідно буде ретельно опрацювати питання облаштування його фронтонів.

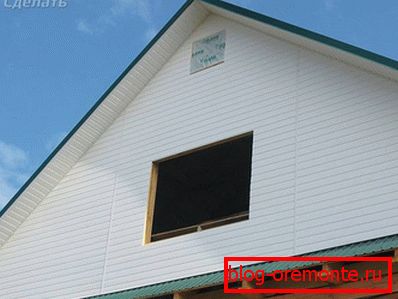

Зовні фронтон виглядає як продовження стіни, що має кордон по лінії скатів покрівлі. Для випадку розглянутої нами двосхилим покрівлі фронтони мають форму рівнобедреного трикутника. Фронтонними підставами служать крайні ферми, висота і вертикальність установки яких строго контролюється.

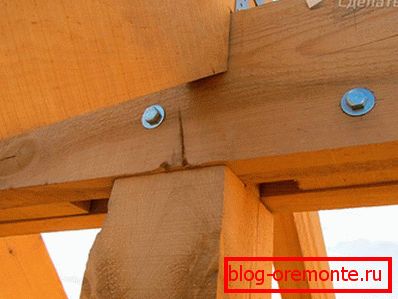

У верхній частині фронтонних ферм встановлюється коньковий прогін, до якого в подальшому кріпляться інші крокви. Зашивка фронтонів дошками проводиться в заздалегідь обраному напрямку (по вертикалі або по горизонталі). Зазвичай вона організовується по завершенні всього комплексу покрівельних робіт, але допускається робити це і одночасно з останніми. З усіма тонкощами монтажу фронтонів двосхилих покрівель ви зможете ознайомитися, переглянувши відповідне відео.

На закінчення відзначимо, що як фронтони, так і елементи покриття покрівельної конструкції підлягають обов'язковому утепленню.
