Фільтр для свердловини своїми руками

У більшості випадків для спорудження автономного водопостачання на дачі виготовляють свердловину. Щоб вона могла тривалий час давати чисту воду, слід подбати про приготуванні фільтра для свердловини. Він буде занурений в водоносний шар, тому його якість повинна бути відповідним. У цій статті ми розповімо, як виготовити фільтр для свердловини своїми руками.

Фільтр для свердловини. Що це і які бувають види?

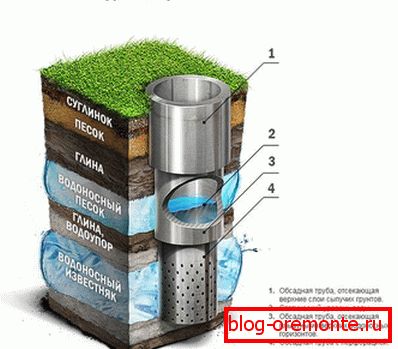

Фільтр для свердловини є елементом, що розташовується в самому низу обсадної колони. В деякий випадках його називають робочим ділянкою. Він виконує важливу функцію щодо запобігання попадання частинок грунту всередину конструкції, через яку надходить чиста вода на поверхню. Крім того, він служить додатковим захистом від обвалення. Виготовлення фільтрів здійснюється декількома способами. У цій статті ми розглянемо з вами такі фільтри, які зможе зробити кожен:

• фільтри з перфорацією,
• щілинні фільтри,
• гравійне фільтраційне спорудження.

Фільтри з перфорацією

Якщо говорити про перфорованих фільтрах, то їх конструкція користується найбільшою популярністю. За своєю структурою вони нагадують звичайну перфоровану трубу, яка покрита сіткою. Зробити її самостійно нескладно. Найголовніша перевага такого фільтру, це висока ефективність. Також дірчатий фільтр з перфорацією застосуємо в самих різних породах. Використовують його в більшості випадків при виготовленні артезіанських свердловин. Сама конструкція має такі складові частини:

• фільтр,
• надфільтрової ділянку,
• відстійник.

Що стосується останньої ділянки, то в відстійнику відбувається накопичення великих часток. Він розташовується в самому низу стовбура.

Попередньо необхідно підготувати наступний будівельний матеріал і інструменти:

1. Сталева труба, відповідного діаметру. У деяких випадках допускається використання пластикових труб, але важливо, щоб пластик був харчової.
2. Свердла по металу. Діаметр свердел слід підібрати за розміром гранул, які переважають в грунті.
3. Електричний дриль.
4. Металева сітка.

Вибір сітки можна виконати методом просіювання піску з водоносного шару. Так, сітка, яка пропускає 50% піску, буде найбільш підходящою.

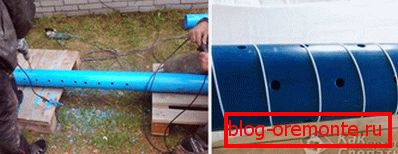

Сам же процес виготовлення фільтра проходить в такій послідовності:

1. Заміряє довжину відстійника.
2. Розташувавши трубу на рівній поверхні, наносите на неї розмітку. Перфорований ділянка повинна складати 25% від загальної довжини труби.
3. Далі, виготовляються отвори. Від краю труби відступаєте один метр. Між кожним отвором повинен бути інтервал 1-2 см. Отвори необхідно висвердлювати під кутом в 30 ° -60 °. Напрямок кута від низу до верху.
4. Кожен гострий край слід ретельно зачистити. Виріб злегка обстучать, щоб зсередини і зовні не було металевої стружки.
5. На наступному етапі закриваєте дерев'яною пробкою нижню частину труби.
6. Щоб отвору не засмічувалися, трубу необхідно звернути в сітку.

Так, фільтр з перфорацією для свердловини готовий!

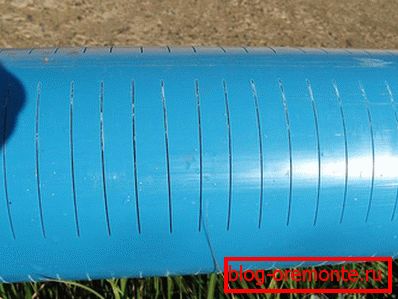

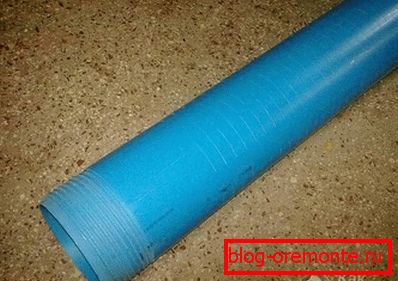

Виготовлення щілинного фільтра

Якщо у вашому випадку в свердловині переважає порода, яка схильна до обвалення, то найкращим варіантом буде виготовлення щілинного фільтра. Його головною особливістю є те, що він володіє достатньою пропускною спроможністю. Зверху вироби немає глухий зони, а площа щілини перевищує площу отвору. Якщо бути об'єктивним, то така конструкція має один недолік. Щілинний фільтр має невелику міцність на вигин. З цієї причини в процесі його виготовлення необхідно створити пояса жорсткості, які не матимуть перфорації.

Вам будуть потрібні наступні будівельні матеріали та інструменти:

• газовий різак,
• дріт нержавіюча O3 мм,
• сетка латунная,
• труба необхідного діаметра,
• болгарка,
• відрізний круг.

Принцип изготовления щелевого фильтра схож с принципом изготовления перфорированного фильтра. Прорези необходимо выполнять в поясном порядке или в шахматном. При этом размер щели определяете по диаметру гранул, которые преобладают в составе породы. Как и в первом случае, трубу необходимо замотать латунной сеткой галунного плетения. Предварительно при помощи болгарки и отрезного круга изготовьте щели в трубе. Перед тем как вы наложите сетку на трубу, необходимо по спирали намотать проволоку шагом в 2 см. На расстоянии 0,5 метра проволоку рекомендуется припаять, что позволит сделать жесткую конструкцию. Самодельный щелевой фільтр, выполненный по данной технологии, достаточно долговечный и имеет хорошую пропускную способность.

Для кращої міцності конструкції, сітку можна припаяти до дроту.

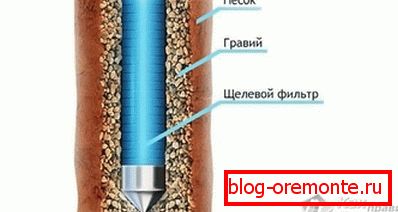

Гравійне фільтраційне спорудження

Якщо говорити про простоту, то даний вид фільтра відноситься саме до цієї категорії. При цьому гравійне фільтраційне спорудження буде не менш ефективним, ніж вищеописані фільтри. Отже, щоб його виготовити, вам необхідно зробити наступні кроки:

• Отвір для свердловини необхідно пробурити більшого діаметра.
• Далі, калибруется і підбирається гравій. Фракція гравію повинна мати однаковий розмір.
• Потім свердловина засипається гравієм, шар якого повинен бути товщиною 5 см.

Середній розмір фракцій породи повинен бути менше фракцій гравію в десять разів.

Гравійне фільтраційне споруда готова до використання.
