Сучасні технології якось зовсім непомітно привнесли в нашу з вами життя ще одне нововведення, раніше доступну, в основному, тільки військовим і геологам (любителям важкодоступних місць), - гвинтовий фундамент. При цьому відносна простота і швидкість створення такої конструкції з використанням спеціальних паль поступово «відсуває» в сторону звичні нам стрічкові і стовпчасті основи.

Але чи дійсно такий фундамент - це універсальне рішення для зведення міцного і довговічного підстави під будинок. У статті ми розповімо як його зробити, дамо докладні покрокові інструкції,

гвинтові паля

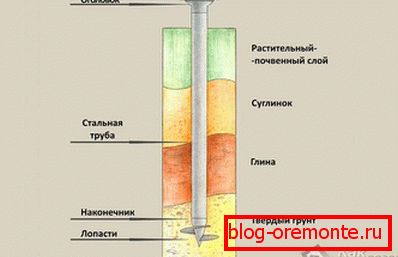

Це металева труба (оброблена спеціальним складом, що уповільнює процес корозії), до нижнього загостреного кінця якої приварена лопать. Така паля угвинчується (вкручується) в грунт (як саморіз в деревину), практично не пошкоджуючи його (лише ущільнюючи його за рахунок занурення труби) і, отже, зовсім не зменшуючи його несучу здатність.

Ці палі випускаються декількох видів:

з гвинтовою лопаттю (застосовуються на грунтах, що мають погану несучу здатність) або імітацією нарізки різьблення по більшій частині довжини палі (такі палі зазвичай застосовують в північних районах, де потрібно не особливо тривожити вічну мерзлоту при влаштуванні основи під будівлі та споруди);
з різним діаметром труби - чим більше діаметр, тим більший вага будівлі здатна сприйняти паля (без своєї деформації), але при цьому не варто забувати, що більш товсті палі (діаметр яких перевищує 108 мм) закрутити вручну вже не вийде;
з різним діаметром лопаті - для менш міцних і насичених водою грунтів діаметр лопаті буде більше, ніж для грунтів сухих і щільних.

І, звичайно, вид і форма палі залежить ще і від фірми-виробника, її випускає.

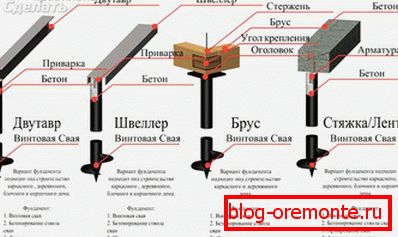

Гвинтовий фундамент виглядає наступним чином:

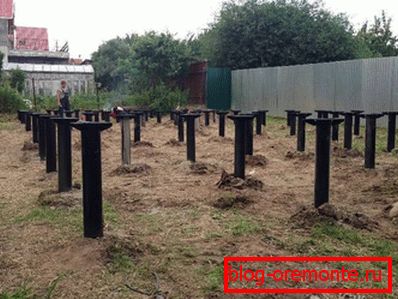

в кутах і в місцях перетину внутрішніх стін, а також по довжині стіни споруди, в грунт угвинчені палі (крок паль коливається від 1 до 3 метрів);
зверху все палі обрізані під один рівень і скріплені або металевими, або дерев'яними балками, щоб створити єдину жорстку конструкцію - ростверк;
між рівнем землі і низом будівлі (ростверком) знаходиться вільно провітрюване простір.

Достоїнства і недоліки

Це досить проста конструкція. Однак і тут вас чекають «підводні камені»:

палі слід вибирати строго відповідно до розрахунку, зробленим проектувальником на підставі гідрогеологічних досліджень на вашій земельній ділянці, глибиною промерзання грунту, а також вагою майбутньої будівлі і вагою наноситься на будівлю взимку снігового покриву (інакше ви ризикуєте або переплатити за палі більшої довжини або діаметра, або отримати абсолютно нестійку конструкцію, яку «поведе» вже через рік);
в залежності від грунту вкрутити палі в грунт вручну буває досить важко (навіть якщо в цьому процесі візьмуть участь 4-5 чоловік);
наявність дерев, високих чагарників, зборів або інших будівель в безпосередній близькості від місця облаштування фундаменту створює проблеми для легкої промисловості вручну;
не всі фірми роблять свою роботу якісно, дотримуючись технологію.

Однак у гвинтового фундаменту є і переваги:

не вимагається проведення об'ємних земляних робіт;
можна встановлювати на будь-якому рельєфі, без попереднього вирівнювання місцевості;
роботи із занурення паль в грунт виконуються практично в будь-який час року.

Основи можна влаштовувати на будь-яких грунтах за винятком скельних, так як скеля сама по собі є прекрасним міцним підставою (для стрічкового або стовпчастого).

Підготовчі роботи

Основу цілком можливо зробити під невелика будова (гараж, альтанку, веранду, одноповерховий дерев'яний каркасний будинок):

палю можна зварити самостійно, скориставшись кресленнями, викладеними в Інтернеті, або зварити палі за подобою (для цього вам буде необхідно замовити розрахунок, а потім придбати одну рекомендовану палю на заводі);
також самостійно (за допомогою друзів) можна занурити палі в грунт, керуючись при їх розміщенні наявними кресленнями, і виконати ростверк.

Для гвинтового фундаменту не варто економити на матеріалі. Палі варто робити тільки з нових труб необхідної товщини, при цьому їх слід ретельно очистити від іржі і покрити захисним складом. Особлива увага приділяється якості зварювального з'єднання в місці прикріплення лопаті, так як на досить щільних грунтах шов може лопнути, не витримавши прикладену до палі навантаження.

Для полегшення процесу закручування палі в її верхній частині (яку ви потім зріжете «болгаркою») необхідно виконати два отвори - в них ви будете одягати «штанги», за допомогою яких паля угвинчується в грунт.

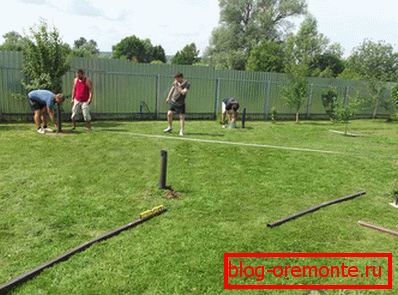

розмітка ділянки

Монтаж слід провести максимально точно і грамотно. Максимально допустима похибка по вертикальному перетину і між палями - не більш як 2 см. В іншому випадку, в майбутньому ви можете зіткнутися з необхідністю ремонту ростверку через його провисання. А це, в свою чергу, призведе до порушення несучої стіни і навіть перекосу будівлі.

Основа на гвинтових палях повинен бути розташований так, щоб навантаження на нього і на грунт розподілялася максимально рівномірно. Тому візьміть план будинку і розбийте його на прямокутники. На їх сторонах і діагоналях повинні розташовуватися блоки опор з урахуванням необхідної відстані між ними. При цьому кожна паля повинна знаходитися по центру всіх несучих балок будинку.

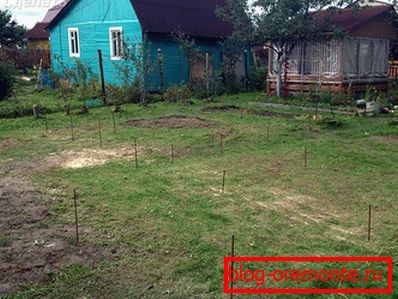

Отже, розбийте план будинку на прямокутники, попередньо визначивши розмір кожного з них. Так, ви зможете зробити розрахунок кількості паль і розподілити їх по площі так, щоб рівномірно розподілити навантаження на фундамент. Після закінчення планування, перенесіть розмітку з паперу на поверхню землі, на якій буде стояти будинок на палях. У точках установки паль вбийте кілочки.

етапи робіт

Роботи виконують в такій послідовності:

Викопайте лідер-лунку під кожну палю (просто зніміть в цьому місці верхній шар землі з травою), глибина якої не повинна перевищувати 10-15 см, а ширина повинна бути більше діаметра лопаті палі на 2-3 см. Деякі професіонали радять обійтися без викопування лідер-лунки, що підвищує стійкість палі, але при цьому збільшує зусилля по її вгвинчування в грунт вручну. Не можна викопувати глибокі ями і просто встановлювати в них палі, заглиблений їх всього на кілька десятків сантиметрів. Одне з необхідних умов якісного занурення гвинтових паль - це незайманість грунту навколо неї, що дозволяє палі передавати навантаження від будівлі не тільки нижнім кінцем і лопатою, але і всією своєю бічною поверхнею.

Встановіть палю і разом з помічниками за допомогою спеціальної штанги вкрутити її в землю, постійно перевіряючи вертикальність її положення. Паля повинна зануритися в землю нижче за рівень промерзання грунту в зимовий період.
Вирівняйте верх всіх паль під один рівень (його намітьте на кожній палі за допомогою нівеліра), надлишки зріжте «болгаркою».
Залийте в палю бетон (це збільшить її міцність і зменшить швидкість корозії металу).
Приварите до верху кожної палі металеву пластину (завтовшки не менше 8-10 мм), яка виступає за межі палі на кілька сантиметрів з усіх боків.
Виконайте ростверк, прикріпивши балки до пластини за допомогою зварювання або болтів.
