Як підключити бойлер до котла

Не у всіх випадках в будинку відразу виходить зробити з'єднання необхідних комунікацій. У більшості випадків проведення ГВС виконується в завершенні ремонту або ж в період, коли наближається холодну пору року. Як правило для цієї системи часто встановлюється бойлер. Але як відомо, при постійній роботі цей пристрій споживає велику кількість електроенергії. І щоб зробити підігрів води більш економічним пропонуємо вам розібратися з тим, як під'єднати його до системи опалення. Це дозволить водонагрівача, в період опалення, витрачати теплову енергію опалення і тільки влітку гріти воду Тенамі. Порівняємо різні методики.

Підключення до двоконтурного котлу

Щоб в водонагрівач надходила нагріта вода від двоконтурної системи опалення, монтується триходовий кран. Він здійснює перемикання надходження теплоносія з батарей на змійовик ланцюга водопостачання. При такій схемі важливо подбати про те, щоб на триходовий клапан здійснювалася подача сигналу. Також не потрібно на змійовик встановлювати рециркуляционний насос. Основну роботу здійснює нагрівальна система, яка містить в своїй комплектації даний пристрій. Рециркуляційний насос необхідний тільки в тому випадку, якщо система передбачає термостат. Як наслідок, при приєднанні водонагрівача до двухконтурной системі опалення можна підбирати обладнання виходячи з потреб.

Для збільшення гідравлічної циркуляційної потужності опалювальної системи монтується рециркуляционний насос. За рахунок цього можна виробляти контроль / настройку тепловою інерцією, тобто гідравлічне тертя опалення.

Існують котли з вбудованим бойлером як настінні, так і підлогові. Таке обладнання коштує дорожче, плюс ви зможете повністю позбутися від зайвої арматури. Але з іншого боку підлогові мають вбудовані нагрівачі води об'ємом до 100 літрів. Це накладає явні обмеження. Більш того такі зразки коштують в районі 60 тис. Рублів. Якщо порівняти з ціною водонагрівача, то тут суттєва різниця, яка варіюється в межах 4,5 тис. Рублів. З огляду на це набагато вигідніше купити пристрій.

Бойлер непрямого нагріву

Порівняємо кілька варіантів підключення водонагрівача непрямого нагріву:

• З використанням триходового клапана.
• Двухнасосная система.
• Із застосуванням гідравлічної стрілки.
• Метод возрватной циркуляції.

Трехходовой клапан

У підставі цього методу лежить 2 контуру: нагрівальний від бойлера і опалювальний. Триходовий клапан буде розподіляти теплу воду між ними. Для управління клапаном використовується автоматика (термостат). Як тільки температура води в контурі нагрівача досягає заданої позначки, автоматика подає сигнал на триходовий клапан. Після цього тепла вода надходить в батареї. Цей метод вважається найбільш затребуваним.

Якщо виставити граничну температуру, важливо передбачити до якої міри котел прогріває воду. Відповідно температуру в контурі водонагрівача слід задати нижче ніж в приєднаному пристрої. Інакше теплоносій буде постійно спрямовуватися в водонагрівач.

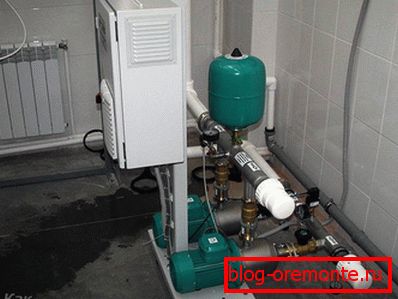

Двухнасосная система

Насоси направлятимуть теплу воду в різні контури, тобто підключення водонагрівача відбувається паралельно. Кожна магістраль оснащується насосом, робота якого контролюється термодатчиком.

Зворотний клапан впроваджується в систему після кожного насоса. Це запобіжить конфлікт між двома гілками.

Коли включається ГВС, опалення тимчасово перестає працювати. З огляду на той факт, що у водонагрівачі нагрівається води здійснюється за короткий проміжок часу, гаряча води в радіаторах не досягнуть критичної температури. Якщо ж використовується 2 котла, то підігрів ГВП та робота опалення буде безперебійної.

Схема з гідравлічною стрілкою

При використанні циркуляційних насосів важливо щоб потоки були рівними. Для цього можна використовувати гідравлічну стрілку і гідравлічні розподільники. Особливо це ефективно, якщо необхідно, щоб прогрітий теплоносій подається в підлогове опалення, бойлер і радіатори. Щоб нівелювати різницю тиску в контурах, паралельне дію гідравлічного модуля з гідроколлектором. Хоча їх можна і не задіяти, встановивши балансують крани. Але в такому разі провести монтаж і регулювання системи без допомоги фахівця буде складно.

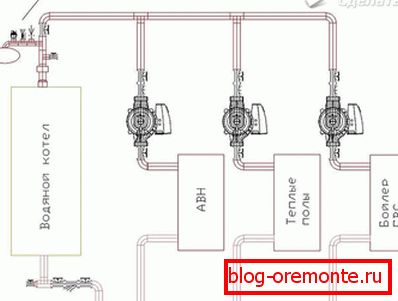

Метод зворотної циркуляції

Ця техніка під'єднання можливо тільки якщо в бойлері є третій вхід. До нього буде можливо під'єднати рециркуляцию теплоносія. Завдяки цьому, зробити процес нагріву води можна дуже швидким. Як наслідок ви позбудетеся від проблеми зливу холодної води з крана до тих пір, поки не піде гаряча. Це суттєва економія.

Внаслідок цього буде утворена закільцьованих магістраль, по якій буде постійно (примусово) циркулювати вода. Також буде потрібно підключати наступні елементи:

1. Розширювальний бачок. При закритих кранах в гарячому трубопроводі буде підтримуватися стабільний тиск.
2. Запобіжний клапан. Він буде захищати водонагрівач від стрибків тиску.
3. Автоматичний перед зворотним клапаном. Це дозволить повністю уникнути завоздушіваніе насоса перед безпосереднім його запуском.
4. Зворотній клапан. Якщо в системі високий тиск і як наслідок вода перегрівається, в трубопровід з холодної води не потраплятиме гарячий теплоносій. Встановлюється він на вході в водонагрівач.

Максимальний тиск, яке допускається в розширювальному баку не допускається вище заданого тиску в запобіжному клапані.

Так, ми розглянули основні варіанти приєднання водонагрівача непрямого нагріву. Виділимо плюси і мінуси цього методу:

переваги:

• Можна одночасно використовувати кілька опалювальних приладів.
• Можливість рециркуляції.
• Потоки ГВП та опалення відділені.
• Висока продуктивність.
• Значно розвантажується електрична мережа в період опалення.
• Внутрішня поверхня водонагрівача на має контакту з проточною водою.

недоліки:

• Потрібно більше витрат для переобладнання опалювальної системи.
• Перший нагрів води здійснюється більше однієї години.
• Необхідно мати окреме приміщення, в якому можна буде розташувати все обладнання.

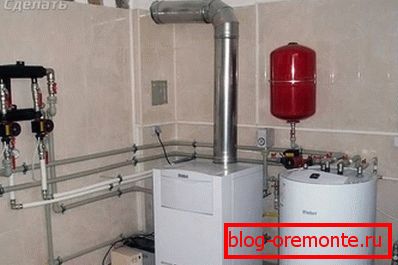

Підключення бойлера до одноконтурного котла

У цьому випадку використовується схема, де монтується 2 насоса. Це дозволить повністю позбутися від використання триходового крана. Вище вже описувалася подібна система, де контури йдуть паралельно. Як тільки від термостата подається сигнал, насоси, що ведуть до баку включаються. Також необхідно встановлюється зворотний клапан, який не допускає змішування теплоносія.

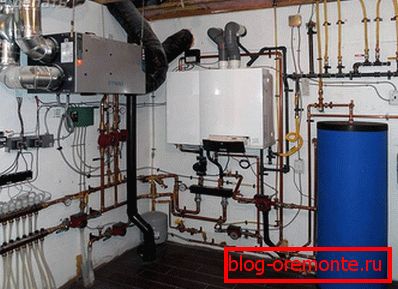

К газовому котлу

При такому приєднанні водонагрівача також застосовується метод поворотної циркуляції. В такому випадку теплоносій безперервно циркулює під впливом насоса. Завдяки цьому нагріта вода швидше надходить в кран.

К твердотопливному котлу

У цьому випадку допускається одночасно мати систему, яка дозволятиме скидати теплоносій в аварійному порядку і можливість приєднання ГВС. Часто на батареях монтуються термостатичні крани, але пам'ятайте про ризик перегріву. Якщо ж встановлюється водонагрівач, то подібна проблема відсутня, тому що надлишок теплої води буде направлятися в бак. Але пам'ятайте про те, що таке підключення бойлера можливо з природною циркуляцією.

Так, обов'язково монтується наступна група безпеки:

• Отсечной кран.
• Зливний кран.
• Клапан відсічення і зворотний.
• Насос на водонагревателе.
• Вентиль на подаче.
• Група безпеки водонагрівача.
• Розширювальний бак.

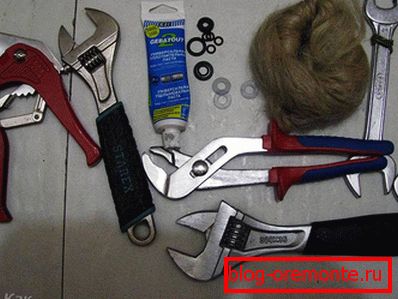

Ошибки, допускаемые при монтаже

При здійсненні монтажних робіт важливо уникати будь-яких помилок. Це може привести до неприємних наслідків. Наприклад, важливо не тільки подбати про близьке розташування водонагрівача до котла, а й задати вірний напрям патрубків до трубопроводу для полегшеної установки. Інша поширена помилка - неправильне під'єднання напірного трубопроводу і входу теплоносія. Холодна вода завжди подається в нижній патрубок, а гаряча в верхню частину водонагрівача. Також існує ризик неправильного з'єднання насоса. Важливо дотримуватися параметри, викладені заводом виробника.

Так, ми розглянули з вами можливі методи підключення водонагрівача до опалювальної системи. Сподіваємося, це інформація буде корисною для вас і допоможе виконати це завдання самостійно. На допомогу також надаємо схеми і відеоматеріал.

Відео

Принцип роботи бойлера непрямого нагріву показаний у відеоматеріалі:
