Як самостійно встановити супутникову антену

10-02-2018

Корисне

Якщо кілька років тому супутникові антени були елементом розкоші, то на сьогоднішній день кожен може дозволити собі таке телебачення. Такі тарілки приймають мовлення з супутника, який знаходиться над екватором на геостаціонарній орбіті. Завдяки цьому, ви можете отримати велику кількість каналів і відмінну якість картинки. Все що вам потрібно - купити спеціальну антену, тюнер і все це зібрати і з'єднати. Найчастіше компанії, що займаються продажем таких тарілок, пропонують послуги з їх монтажу. Але за це вам доведеться заплатити. Щоб зберегти кошти, її можна змонтувати самому. Особливих навичок для цього не буде потрібно.

Основні поняття

Для початку давайте ознайомимося з основними поняттями, які ми будемо згадувати по ходу робіт:

телевізійний супутник - він знаходиться на орбіті Землі і посилає телесигнал на обумовлену територію за допомогою транспондера. Всі супутники знаходяться на одній широті, так як розташовуються на екваторі, але мають різну довготу.
Транспондер - приймач, що знаходиться на супутнику.
Супутникова тарілка - головний елемент, що дозволяє абоненту отримувати сигнал з орбіти. Вона «збирає» сигнал з усією поверхні і фокусує його в певній точці, де стоїть конвертор.

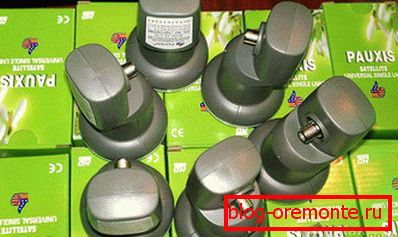

Конвертор - прилад, встановлений на тримачі, він отримує сигнал, відбитий від антени.
Мультифид - пристосування, яке тримає додаткові конвертори. Так як супутники на орбіті розташовуються поруч, на одну тарілку можна отримувати прийом від декількох джерел. В такому випадку на одну антену встановлюються 3 конвертори.
Дісек - прилад, що перемикає сигнал з 3-х або більше конверторів на один кабель. Тюнер діє так, щоб приймати сигнал тільки з одного джерела, що передається йому конвертером. Підключенням одного з декількох джерел займається дисек.
Кронштейн - звичайний власник. Він зроблений з металу і кріпиться на стіну або іншу поверхню.

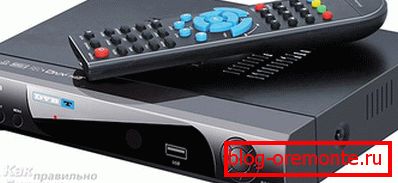

Ресивер (тюнер) - прилад, який приймає сигнал, що надходить з конвертора. Завдяки йому сигнал виводиться на телевізор, а ми бачимо картинку і чуємо звук.

Знати все це необов'язково, але все ж ви будете мати уявлення, як працює система. Тоді установка пройде більш продуктивно і швидко.

Комплектація обладнання і необхідні інструменти

Коли ви вибрали потрібну антену, ознайомтеся з її комплектацією. В основному це:

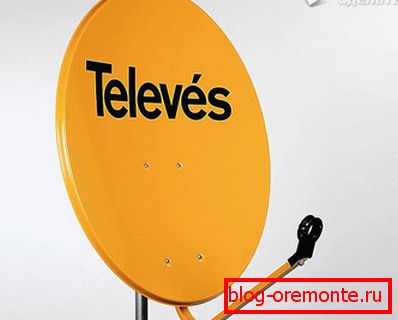

Безпосередньо супутникова тарілка (дзеркало).

Один або більше конверторів (в залежності від вибору).

Мультіфіди. Якщо обрана антена на 3 супутника, в комплект входять два мультіфіда.

Дісек, для з'єднання трьох конверторів до 1 кабелю.

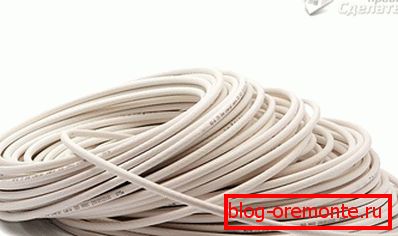

Кабель для підключення тюнера з конвертором.

Кронштейн для кріплення і інші елементи кріплення.

Конектор (F-к) для підключення кабелю з тюнером, конвертором і дисека. В цілому 8 штук.

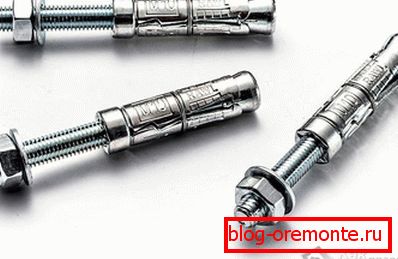

Анкери, що закріплюють кронштейн до поверхні.

Тюнер.

Якщо чогось в комплекті немає, його потрібно докупити окремо. Саме ці деталі вам знадобляться, щоб зробити монтаж супутникової тарілки.

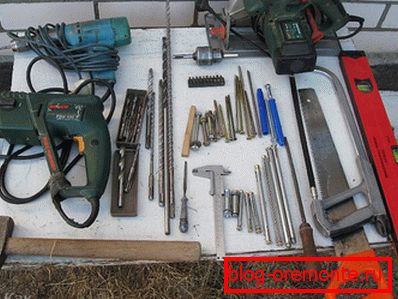

Для роботи вам знадобиться такий набір інструментів:

викрутка;
ніж;
кусачки;
ключ на 13;
ключ на 10 – 2 шт.;
ударний дриль або перфоратор;
побідитові свердло - 12 мм.

Підготувавши всі необхідні деталі і інструменти, можна переходити до процесу установки.

Етап 1: Вибір місця

Для початку треба визначитися з місцем, де буде змонтована тарілка. Головна умова - вона повинна бути спрямована в бік джерела сигналу. На шляху уявної лінії не повинно бути сторонніх предметів: інших будинків, дерев, вишок і т. П. Важливо знати одне правило: всі супутники розташовані на південній стороні. Щоб визначити, де саме є джерело сигналу і куди направляти антену, подивіться на тарілки, встановлені сусідами. Таким же чином поставте і ви. У разі коли сусідів немає, можна скористатися програмою «Satellite Antenna Alignment». Її можна знайти в інтернеті. Завдяки їй, ви можете точно розрахувати азимут і кут для правильної установки.

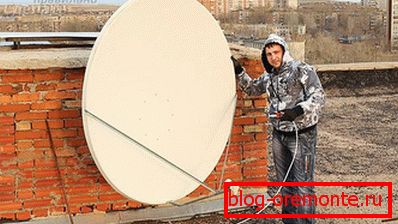

Якщо говорити про місце розташування, то монтаж антен на дах будинку позбавить вас від проблем з загораживание зони видимості супутника. В такому випадку дерева та інші перешкоди вам не страшні, але доведеться кидати великий кабель, особливо якщо ви живете на перших поверхах будівлі. Більш зручно, коли тарілка розташовується близько до телевізора. Тоді встановлювати і налаштовувати її буде набагато зручніше. Але знову ж таки, потрібно стежити за тим, щоб не було перешкод.

Найчастіше антену встановлюють на стіну біля вікна, балкона або лоджії, або на даху. Не рекомендується кріпити її всередині лоджії або балкона, а також в місцях, де вона буде піддаватися інтенсивному потрапляння води (під сливами води або скатами даху).

Етап 2: Збірка антени

Тепер потрібно зібрати всі деталі антени разом. Щоб дізнатися, як правильно це зробити, можете використовувати інструкцію, яка обов'язково повинна бути в комплекті.

Для початку збирається кріплення (труба) для утримання дзеркала (тарілки). У комплекті повинні бути елементи кріплення (гайки, болти, шпильки і шурупи), за допомогою яких з'єднується готове кріплення. Затискайте все надійно, щоб під впливом погодних умов все не розхиталося, і не зірвалася. Регулювальні ж гайки сильно не затягуйте, щоб антену можна було рухати вгору і вниз при налаштуванні.
Тепер на трубі встановлюється кріплення для кронштейна. У ній повинні бути спеціальні отвори, куди будуть вставлятися болти. Саме там потрібно зафіксувати кріплення.
Якщо у вас один конвертор, змонтуйте його в тримач. Щоб уникнути попадання атмосферних опадів, закріпіть його роз'ємом вниз. Якщо конекторів кілька - необхідно зібрати мулітіфід. Візьміть два мультіфіда і встановіть в них конвертори. Закріпіть все за допомогою кріпильних елементів. Коли головки зібрані, їх можна кріпити на антену.
Помістіть мультифіди на кріпильну трубку і зафіксуйте їх. Так як всі кріплення - це болти, гайки і шурупи, для роботи знадобляться тільки викрутка і ключі. З їх допомогою кріпляться всі елементи.

Прийшов час зачистити кабелі, щоб насадити на них коннектори. За допомогою ножа зніміть верхній шар ізоляції, відступивши від кінця приблизно 1,5 см. Знявши ізоляцію, ви побачите оплетку. Її треба загнути назад. Те ж слід зробити з фольгою, що знаходиться під опліткою. Залишилося оголити провід, який знаходиться під другим ізоляційним шаром. Відступите 1 см і зніміть шар.

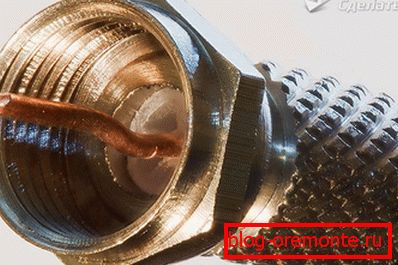

Накручуємо F-коннектор на кінець кабелю. Якщо провід виступає дуже далеко, його можна обрізати, залишивши кілька мм від краю коннектора. З'єднання краще загерметизувати, використовуючи термоусадочну трубку чи ізоляційну стрічку з нанесенням шару силікону. Якщо у вас антена на 1 супутник, то кабель можна підключати до конектора, якщо кілька, ті ж маніпуляції проробляємо з іншими кабелями. Якщо у вас був один суцільний дріт, відріжте від нього стільки шматків, скільки у вас є конверторів. Розмір одного такого проводу може бути приблизно 1 м. Він буде відходити від конвертора до дисека.
Внизу антени закріпіть дисек. Для цього використовуйте будівельні хомути. Потім підключіть до нього всі дроти, накрутивши F-коннектор на різьбу. Від дисека підведіть проводи до голівок і підключіть їх.

Щоб дроту не бовталися, їх можна закріпити до труби ізолентою або будівельними хомутами.

Етап 3: Кріпимо тарілку

Якщо ви живете в приватному будинку або на 1 поверсі, такі роботи можна легко здійснити. Якщо ж ви перебуваєте на вищих поверхах, така робота може бути вельми небезпечна. Дотримуйтеся запобіжних заходів. Використовуйте ремені, щоб убезпечити себе.

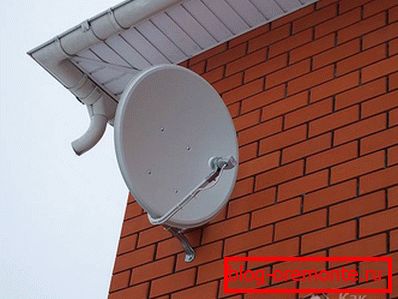

У місці, яке ви вибрали, просверливаются отвори. Прикладіть кронштейн і позначте олівцем або гострим предметом місце отворів.
Візьміть перфоратор і зробіть отвори в намічених місцях.
Закріпіть кронштейн до стіни за допомогою дюбелів або анкерних болтів.
На кронштейн повісьте антену і затягніть кріпильні елементи. Сильно затискати не потрібно, щоб залишилася можливість регулювання.
Тепер підключіть головний кабель до дисека (це можна було зробити як в кінці, так і на етапі складання).

Тепер тарілка закріплена і готова приймати сигнал. Але, щоб робити це правильно, вам треба її налаштувати.

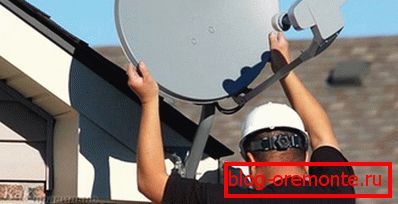

Етап 4: Налаштування антени

Тепер необхоімо виставити антену так, щоб вона ловила сигнал з супутника і передавала його безпосередньо на тюнер. Зробити це самому буде незручно, так як доведеться ставити телевізор біля себе. Якщо ж поруч з вами знаходиться один або член сім'ї, він може допомагати вам, даючи команди.

Отже, для початку підключіть тюнер до телевізора. Це можна зробити проводом «тюльпан» або SCART-SCART. Після чого вкрутите головний кабель від антени у відповідний роз'єм в тюнері (він має напис LNB IN).

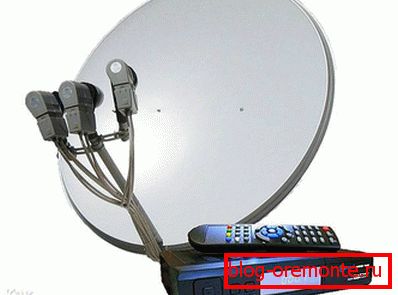

Увімкніть телевізор і тюнер. Тепер ви зможете бачити зображення, яке буде надходити.
Повільно переміщайте тарілку по вертикалі або по горизонталі, навколо місця, де повинен розташовуватися супутник. Коли з'явиться сигнал, Вирівняйте зображення так, щоб отримати ідеальну картинку.
Залишається тільки надійно закріпити всі залишилися гайки, щоб зафіксувати антену на потрібному місці.
