Як встановити біметалічний радіатор

Задумавши зробити ремонт в квартирі або в приватному будинку, багато людей звертають увагу на те, що старі чавунні батареї не вписуються в інтер'єр. Але справа не тільки в красі, адже стару батарею можна заховати за красивим екраном. Найчастіше потреба в заміні батарей виникає через те, що нові радіатори не тільки більш ефективно працюють, а й економлять паливо, витрачений на обігрів. У цій статті піде мова про те, як встановити біметалічний радіатор, не вдаючись до послуг кваліфікованих фахівців. Виконавши самостійно цю роботу, можна не тільки заощадити на установці, але і перетворити приміщення.

Пристрій і особливості

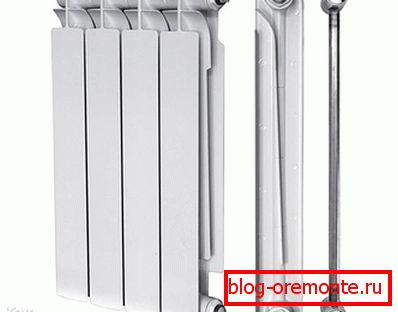

Відмінною особливістю біметалічного радіатора є його пристрій - він виготовлений з двох видів металів. В основі знаходиться сердечник (виготовлений зі сталі або міді), по якому проходить теплоносій. Поверх сердечника встановлена ​​алюмінієва сорочка.

При виборі біметалевих радіаторів потрібно уточнити, чи не є вони «полубіметалліческімі», внутрішні канали зроблені зі сталевих труб, а інша частина з алюмінію. Такі радіатори менш довговічні, не стійкі до гідроударів і не витримують високого тиску.

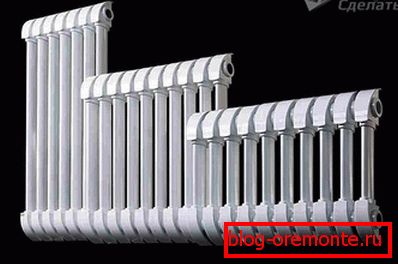

Біметалічні радіатори відрізняються:

• високою міцністю;
• стійкістю до високого тиску гарячої води (до 30 атм.);
• тривалим терміном експлуатації (понад 20 років);
• невеликим міжосьовим відстанню, що сприяє більш ефективному нагріву кімнати;
• використаним при виготовленні високоміцних матеріалом, стійким до механічних впливів.

Вертикальні трубки радіаторів мають невеликий діаметр, завдяки чому обсяг необхідного для роботи теплоносія істотно зменшується.

Також варто згадати, що радіатори, незважаючи на зовнішню схожість, можуть відрізнятися в ціні. Це пов'язано з тим, що в більш дешевих системах може з'явитися шум через те, що одночасно нагріваються сталь і алюміній. Дорожчі радіатори покриті полімерним покриттям, здатним значно приглушати такі звуки.

Визначаємо кількість секцій

Щоб в приміщенні була комфортна температура, і котел при цьому не працював на межі своїх можливостей, потрібно виконати нескладні розрахунки, завдяки яким можна з'ясувати, скільки секцій буде потрібно для кожної кімнати. Потрібно дізнатися площа приміщення і потужність окремої секції опалювального приладу.

• Площа приміщення дізнаємося, перемноживши 3 боку - ширину, довжину і висоту.
• Потужність радіатора вказана в паспорті виробу.

приклад розрахунку

• Наприклад, кімната має габарити 3? 4? 2,6 м. Перемноживши ці цифри, отримаємо 31,2 м³.
• Умовно вважатимемо, що кожна секція біметалічного радіатора має потужність в 200 Вт.
• Для зручності підрахунків розділимо потужність на 100: 200/100 = 2.
• Тепер площа кімнати розділимо на отриману цифру: 31,2 / 2 = 15,6.
• Отримана цифра є результатом, в якому відображено кількість секцій, необхідних для установки в кімнаті.
• Так як придбати 15,6 секцій нереально, то округляємо цифру в більшу сторону. В результаті вийшло 16 секцій.

Вищенаведений підрахунок кількості секцій для приміщення має на увазі, що стіни теплі, а вікна не продуваються. В іншому випадку кількість секцій радіатора доведеться збільшити.

Розташування

При виконанні робіт необхідно користуватися СНиП 3.05.01-85, в якому містяться норми для внутрішніх санітарно-технічних систем. Розглянемо більш докладно ці норми і вимоги:

• Радіатор опалення повинен бути встановлений на деякій відстані від стіни (3-5 см). Якщо прилад буде встановлений занадто близько, то не буде якісної циркуляції повітря, в результаті чого його ККД буде нижче.
• Відстань радіатора від підлоги повинно бути в межах 10 см, а від краю підвіконня 8-12 см, інакше знизиться ефективність теплообміну.

Радіатори бувають різної висоти, тому при виборі виробу потрібно враховувати відстань від підвіконня до підлоги.

Монтаж радиаторов

Цілком зрозуміло, що для роботи потрібні інструменти:

• набір гайкових ключів;
• рулетка;
• перфоратор;
• простий олівець;
• молоток;
• болгарка.

Якщо не виконувалася заміна всього трубопроводу, то необхідно виконати прочищення комунікацій, за якими буде циркулювати теплоносій і встановити на що подає стояку фільтр.

Монтаж біметалевих радіаторів проходить в такій послідовності:

• На стінах, відповідно до складеного плану, потрібно зробити розмітку, зазначивши місця, де будуть розташовуватися кронштейни, на такій відстані один від одного, щоб вони розташовувалися між секцій батарей.
• За зазначеним мітках перфоратором свердлити отвори, і встановлюється кріплення.
• Якщо радіатор придбаний в розібраному вигляді або його потрібно наростити, то, озброївшись радіаторним ключем, потрібно з'єднати секції, пам'ятаючи про те, що з одного боку ліве різьблення, а з іншого права.

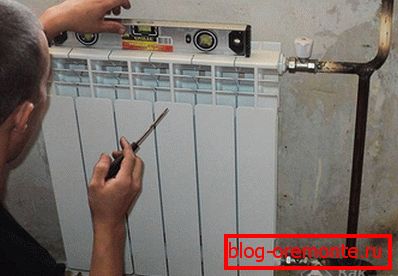

• На гачки встановлюються радіатори, і горизонтальність їх положення перевіряється будівельним рівнем.

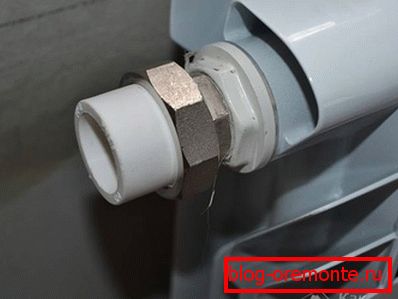

• Тепер потрібно виконати з'єднання комунікацій підведення і відведення з системою опалення.

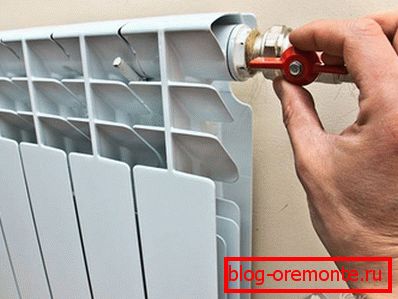

• На трубах встановлюється запірна арматура.
• У верхній частині радіатора потрібно встановити автоматичний кран Маєвського, який буде випускати повітря з батареї.
• Після виконання монтажу система заповнюється водою і перевіряється на герметичність (можна виконати опресовування).

На заметку

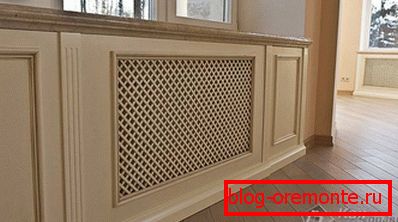

• Біметалічні радіатори не рекомендується закривати екраном, так як він істотно знизить тепловіддачу приладу. Крім того, якщо встановлені автоматичні регулятори, то вони будуть спрацьовувати на зміну температури під екраном, а не в приміщенні.
• Якщо для обігріву приміщення потрібно встановити більш десяти секцій, то не потрібно їх об'єднувати в одну батарею. Ефективність роботи такої збірки буде відчутно нижче, ніж двох батарей з аналогічною кількістю секцій.
• Якщо повітря занадто часто доводиться випускати з системи, то це може бути ознакою наявної несправності (порушена герметичність котла або радіатора).
• Монтажні роботи найкраще виконувати в той період часу року, коли немає опалення.

Відео

Подивіться, як можна самостійно встановити біметалічний радіатор опалення на металеві труби без використання зварювання:
