Як з'єднувати чавунні труби

06-05-2018

Корисне

Чавунні труби в системі каналізації сьогодні використовуються рідко. Але якщо ви вирішили застосувати саме їх, то варто знати методику їх сполуки. Саме про це і піде мова в цій статті. Також ми розповімо про те, як з'єднувати чавунні труби з іншими матеріалами, які пристосування можна використовувати і як проводити герметизацію з'єднань.

З'єднання чавунних труб з розтрубами

Процес з'єднання труб з чавуну буде залежати від їх виду. Як правило, для монтажу систем каналізації використовуються конструкції з розтрубом на одному кінці. В цьому випадку процес з'єднання складатиметься з наступних етапів:

Насамперед необхідно очистити сам розтруб і гладкий кінець чавунної труби від сміття і бруду. Також перевірте, чи немає сторонніх предметів в самій трубі.
Гладкий кінець чавунної труби вставляється в розтруб попередньої.

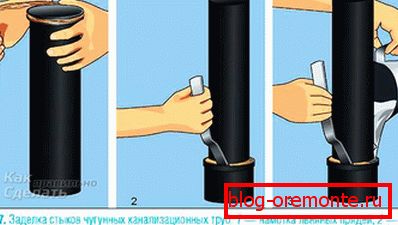

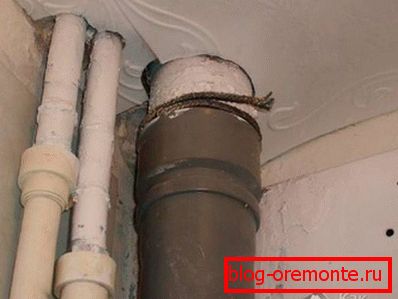

Потім проводиться так зване зачеканювання клоччя. Це забезпечить поліпшену герметизацію місця з'єднання. Для цієї процедури використовують клоччя, спеціальну палицю і молоток. Намотану клоччя забивають в розтруб. При цьому намагайтеся не перестаратися, якщо матеріал потрапить всередину труби, то може викликати засмічення. Зачеканювання відбувається до наповнення розтруба на дві третини.
Наступним етапом буде заповнення простору, що залишилося розтруба цементним розчином. Це гарантовано не дасть течі можливості з'явитися. Для цього можна використовувати цемент марок 300 або 400. Його розводять водою (в пропорціях 9 частин цементу до 1 води), і отриманий розчин заливають в розтруб. Щоб при висиханні на поверхні не з'явилися тріщини, місце заливки накривають мокрою ганчіркою. Для такої роботи можна використовувати і сучасні матеріали. Наприклад, прекрасно підходять бітумна мастика і силіконовий герметик.

З'єднання гладких труб

Крім чавунних труб з розтрубом, в створенні систем трубопроводів використовують і гладкі конструкції. Для їх з'єднання застосовують різні пристосування. Серед них є муфти, седелкі, хрестовини, відводи і т.д. Яке саме використовувати - буде залежати від діаметра труби і виду з'єднання.

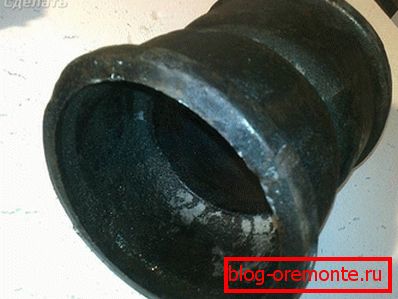

Найбільш поширеним фитингом є муфта. Вона буває трьох основних видів:

Якщо з'єднуються труби одного діаметру, то використовується муфта у вигляді циліндра. Усередині такого фитинга присутній різьблення.
Для з'єднання труб з различающимся діаметром, застосовується пристосування у вигляді двох циліндрів. Така муфта також оснащена внутрішнім різьбленням.
В системі опалення використовується футорка. Така муфта являє собою все той же циліндр, тільки з різьбленням, як на внутрішній, так і на зовнішній поверхні.

Процес з'єднання з використанням муфти досить простий. Для початку потрібно розмітити їх і подивіться наскільки кожна труба повинна зайти в муфту (необхідно розрахувати так, щоб кінці з'єдналися точно посередині). Потім обидві труби просто вставляються в муфту. Для герметизації можна використовувати спеціальний герметик.

Але трубопровід може проходити під кутом або включати в себе розгалуження. Для цього служать інші пристосування. Наприклад, з'єднання чавунних каналізаційних труб під кутом, здійснюється за допомогою відводів. Вони являють собою шматок труби, вигнутий під певним кутом (в 10, 15, 30, 60 і 90 градусів).

Крім цього, існують інші пристосування для з'єднання труб. наприклад:

Трійник. З його допомогою можна з'єднати відразу три труби в єдину систему. Як правило, його потребує в місцях розгалуження системи каналізації.
Крестовіна. Конструкція, яка допомагає з'єднати відразу чотири труби.

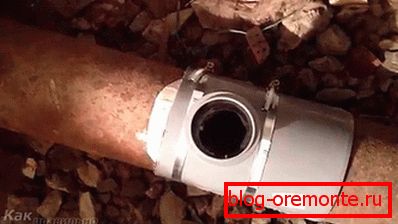

Седала. Таке пристосування дозволяє підключати до основної магістралі трубу меншого діаметру (наприклад, від окремо стоїть сантехнічного пристрою).

Всі ці пристосування можуть мати на кінцях розтруби або прямі ділянки. Для герметизації з'єднання використовуються різні герметики або клоччя.

З'єднуємо чавун і пластик

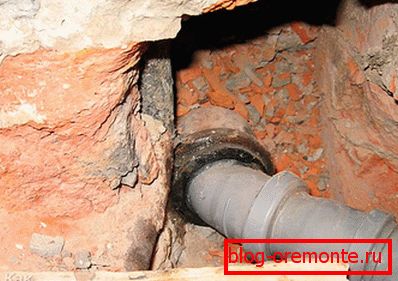

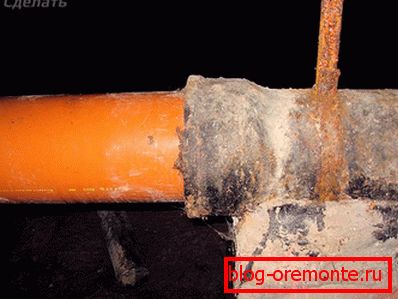

Якщо ви вирішили поміняти систему каналізації із застосуванням сучасних матеріалів, то у вас може виникнути питання - як з'єднати пластикову трубу з чавунною? Багато домашні майстри просто вставляють одну в іншу, і закладають з'єднання цементним розчином. При цьому пластик може деформуватися і з'явиться текти.

Місце з'єднання чавунної труби та вироби з пластика необхідно робити дуже ретельно. Справа в тому, що при нагріванні ці матеріали розширюються по-різному. В результаті герметизація буде порушена і перебіг стає неминучим. Також на появу течі можуть вплинути механічні дії (наприклад, постійна вібрація або удари).

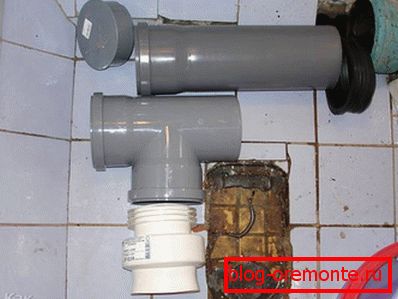

Правильно з'єднати труби з пластика і чавуну можна двома способами. Вибір буде залежати від наявності розтруба. Якщо він є, то насамперед потрібно відвідати магазин. Тут потрібно придбати спеціальний перехідник, який буде встановлений в розтруб. Він випускається зі стандартним для каналізаційних труб діаметром (як правило, це 50 і 110 мм), але можна знайти і нестандартний варіант (якщо вам це необхідно). Тому перед покупкою уточніть це значення.

Тепер необхідно очистити розтруб чавунної труби від іржі і бруду. Куплений перехідник вставляється в трубу. Сам розтруб і пластиковий елемент краще змастити герметиком (наприклад, силіконовим). Прослідкуйте, щоб він увійшов туди повністю. Потім в перехідник вставляється пластикова труба. На цьому з'єднання завершено. Такий спосіб швидкий і простий, а з'єднання виходить надійним. До того ж його легко демонтувати для прочищення. При монтажі не забувайте про ухил, він повинен бути в бік стояка.

Якщо на чавунній трубі відсутній розтруб, то для з'єднання потрібно застосувати два перехідника потрібного діаметру. Насамперед очищаємо кінці від іржі і бруду. Потім на чавунну трубу надівається гумовий перехідник, а на нього пластиковий. В останній і буде вставлятися пластикова стічна труба. Всі з'єднання промажте силіконовим (або іншим відповідним) герметиком. Це запобіжить поява течі і неприємного запаху. З'єднання з використанням двох перехідників, так само як і попереднє, можна легко розібрати для проведення ремонту.

Підключення унітазу до чавунної труби

Якщо у вашому туалеті каналізація виконана зі старих чавунних труб, то при покупці нового унітазу дізнайтеся про способи його підключення. Тут все буде залежати від спрямованості випуску унітазу (та частина конструкції, звідки стоки потрапляють в систему каналізації).

Якщо у вас каналізація не змінювалася з дня спорудження будинку, то труба може стирчати з підлоги, на пристойній відстані від стіни (якщо тільки це не загальний стояк, що йде на верхні поверхи). Для цього випадку необхідно купити унітаз з вертикальним випуском (на дні конструкції). Унітаз з вертикальним випуском приєднується дуже просто, досить вставити його в розтруб труби.

Також приєднується унітаз з горизонтальним випуском. Такі конструкції можна часто зустріти на виробах імпортного виробництва. Для під'єднання такого унітазу потрібно вставити випуск в розтруб. Місце стикування краще закрити герметиком або клоччям. Так, ви не допустите текти і уникнете поява неприємного запаху.

Найбільш поширений варіант з косим випуском. Щоб під'єднати такий унітаз до чавунної труби, можна скористатися відведенням з потрібним кутом. Його вставляють в трубу, а випуск унітазу під'єднують до відведення. Місце з'єднання також бажано герметизувати.

Але при всіх цих варіантах сполуки необхідно підключати унітаз безпосередньо до труби. Це не дозволяє встановлювати сантехнічне пристрій у зручний для вас місце. Місце монтажу буде залежати від розташування каналізаційної труби. Саме тому для з'єднання унітазу з системою каналізації використовують спеціальний пристрій - гофру.

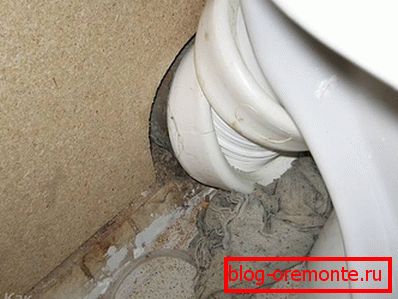

Пластикова гофра легко одягається на випуск унітазу (якщо він косою або горизонтальний), а інший кінець вставляється в розтруб труби. Такий спосіб дозволяє встановити сантехніку в будь-який зручний для вас місце. Гофру легко розтягнути на потрібну відстань і повертати в будь-яких площинах і на будь-який кут. При цьому місце з'єднання годі й герметизувати. Гофра оснащена гумовою насадкою, яка щільно входить в розтруб труби і не дає просочуватися вологи і запахів.

Відео

Якщо у вашій квартирі чавунна каналізація, і вам потрібно зробити перехід з чавуну на пластик, то переглянувши це відео ви зможете зрозуміти як виконати таку роботу правильно.
