Як з'єднувати каналізаційні труби

14-02-2018

Корисне

Якщо перед вами постала необхідність прокладки каналізації і ви не знаєте, як з'єднувати каналізаційні труби, не переживайте: згадайте своє дитинство і пограти ... в конструктор.

Справа в тому, що сучасні труби для цих цілей виготовлені з ПВХ (з пластика, простіше кажучи). І для зручності їх монтажу, вони випускаються чітко визначеного діаметру і довжини. Ну а так як труби не завжди прокладають тільки строго прямо, до них в будь-якому магазині, що торгує таким товаром, можна знайти поворотні фітинги. Все це дуже нагадує дитячий конструктор, так як елементи каналізаційної системи, якщо особливо не вникати в сам процес, просто вставляються один в одного. У підсумку ви отримуєте міцне і надійне з'єднання, яке не протікає, не пропускає неприємний запах і здатне прослужити вам досить довго без заміни або ремонту.

фітинги

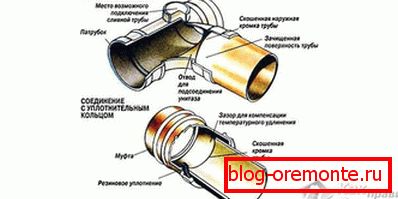

Но давайте вернемся к фитингам. фітинги – это дополнительные элементы к трубам, помогающие их соединять в единую конструкцию. Принято различать фитинги в зависимости от:

конструкції - поворотники (косинці), трійники, муфти, подовжувачі, пробки і т.д .;
призначення - приєднувальні і проміжні;
форми - Г-образні, Т-образні, прямі.

Не варто думати, що всі перераховані вище в класифікації фітинги - це різні елементи. Насправді один і той же фітінг виявляється в кожному рядку класифікації під іншою назвою. Візьмемо, наприклад, муфту, яка служить для з'єднання двох каналізаційних труб. За конструкцією цей фітінг буде просто «муфта», за призначенням - проміжний, за формою - прямий.

Спираючись на подібну класифікацію фітингів набагато легше уявити собі, що саме вам необхідно, щоб з'єднати труби в одну конструкцію.

Збираємо систему каналізації для будинку або квартири

Перш ніж розібратися в тому, як з'єднувати каналізаційні труби, слід зрозуміти принцип складання всієї системи каналізації.

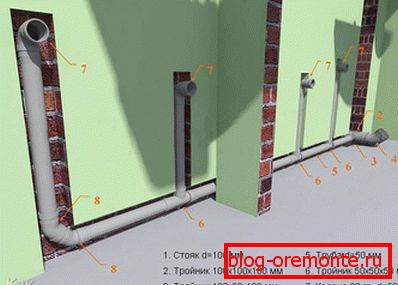

Отже, всі роботи слід починати зі створення креслення, на якому ви повинні зобразити свою майбутню систему. Візьміть аркуш паперу і намалюйте на ньому схематично всі сантехнічні прилади, які необхідно підключити до каналізації (раковину, унітаз, душ або ванну і т.п.).

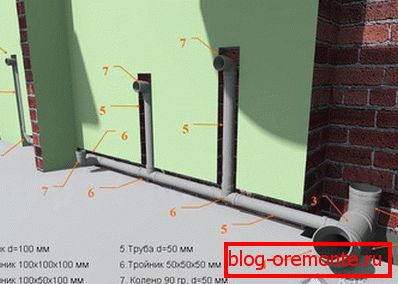

Потім з'єднайте їх лініями з основним стояком каналізації. Кожна лінія - це труба. Труби між собою будуть з'єднуватися за допомогою фітингів.
Зверніть увагу, що каналізаційні труби в будинку зазвичай мають всього два види: діаметром 50 і 110 мм. П'ятдесяти міліметрові призначені для відведення стоків від раковин, мийок, ванн і душів, а також від пральних і посудомийних машин. Якщо на одній лінії виходить занадто багато сантехнічних приладів, то її діаметр краще збільшити до 110 мм, інакше у вас часто будуть виникати проблеми з засмічення.

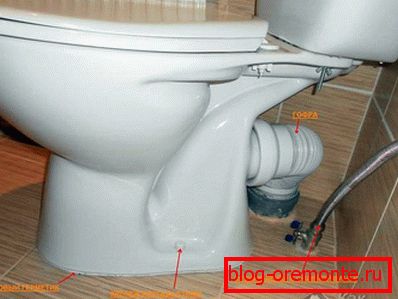

А ось унітаз підключається тільки через трубу діаметром 110 мм, при цьому саме з'єднання сантехнічного приладу проводиться зазвичай за допомогою гнучкої гофри, яка вставляється в каналізаційну трубу.

Розібравшись, з яких елементів складається ваша каналізаційна система, можна вирушати в магазин. Так як зіпсувати каналізаційні труби при роботі з ними практично неможливо, не слід купувати комплектуючі з запасом. Головне, не забувайте, що кожна труба на одному своєму кінці має розширення, в яке буде вставлятися інша труба. Якщо ж ви довгу трубу розпиляти ножівкою по металу (зріз повинен бути строго перпендикулярним) на дві частини, то у другого елемента не буде такого розширення, і для його з'єднання з іншою трубою або фитингом потрібно спочатку встановити муфту. При цьому вартість різних комплектів труб (однієї з муфтою або двох коротких) буде приблизно однаковою.

Першим в системі каналізації буде фітінг-поворотник, до якого ви з одного боку підключіть гнучкий шланг сантехнічного приладу (сифона), а з іншого - трубу. Можна, звичайно, обійтися і без цього фитинга, з'єднавши сифон відразу з трубою, але в цьому випадку, якщо стик виявиться не герметичним, існує ймовірність протікання стику.

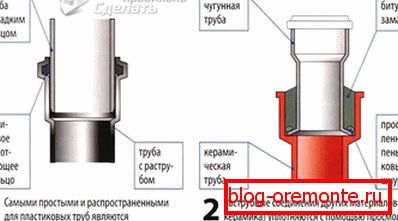

Вставляючи трубу в фітінг (або навпаки) обов'язково дотримуйтесь дві умови:

в стику повинна бути покладена гумова прокладка (вона продається в комплекті);
труба повинна входити в фітінг (або в іншу трубу) на всю можливу глибину.

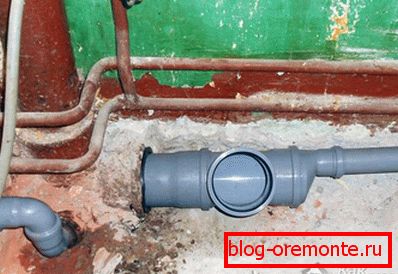

Далі, в місцях приєднання до цієї трубі іншої сантехніки, ставляться фітинги-трійники. Якщо необхідно з'єднати труби різного діаметру, скористайтеся спеціальним фитингом-перехідником.
Збираючи каналізацію, не забувайте про створення необхідного ухилу труб, інакше ваша система не забезпечить відведення рідини.
Збирати систему треба рухатися від сантехнічних приладів до головного стояка, щоб току води не заважали стики.

зовнішня каналізація

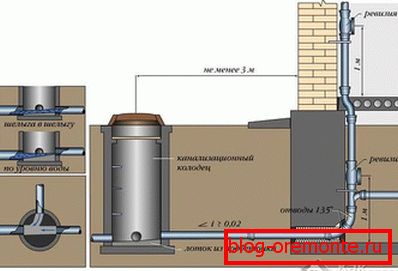

На відміну від внутрішньобудинкової або внутрішньо, зовнішня каналізація (прокладена по прибудинкової території) збирається без поворотних фітингів. Замість них рекомендується влаштовувати колодязі - вони полегшать чистку. Адже всі труби будуть приховані в землі і відкопувати їх кожен раз, коли вони у вас засмітяться, досить складно, а прочистити через фітинги, що виходять на поверхню землі - не завжди можливо.

Звичайно, труби для зовнішньої каналізації мають більший діаметр, ніж труби в будинку.

Кожна з них, що врізається в зовнішню трубу, збільшує її діаметр на один розмір.

Якщо зовнішня труба є спільною для двох інших діаметром 110 мм, то її діаметр не повинен бути менше 160 мм; для трьох труб по 110 мм - діаметром не менше 200 мм. Це правило поширюється на невеликі будівлі за умови, що відстань до найближчого каналізаційного колектора не перевищує 30-40 метрів. В інших випадках зовнішня труба повинна мати більший діаметр, щоб працювати «з запасом».

Відео

Найчастіше в процесі монтажу каналізації доводиться з'єднувати труби різного діаметру. Тому пропонуємо вам подивитися корисне відео, яке висвітлює це питання:
