Як з'єднувати поліпропіленові труби

Поліпропіленові труби використовуються при монтажі водопроводу, для пристрою зрошувальних систем і при проведенні опалення. Популярність матеріалу і різні сфери використання обумовлені його характеристиками: міцністю, довговічністю, простотою з'єднання. Важливим аргументом на користь поліпропіленових труб стала їхня ціна, яка є істотно нижчою, ніж у металопластикових або металевих аналогів.

Термін служби пластикового трубопроводу з холодною водою становить 50 років, така вражаюча цифра змушує здійснювати заміну застарілих ліній саме на такий вид магістралей. Герметичність стиків - найважливіший фактор для будь-якого трубопроводу, тому від якості монтажу залежить життєздатність системи. У статті ми поговоримо про те, як з'єднувати поліпропіленові труби з металевими, поліетиленовими, сталевими, а також розглянемо різні варіанти зварювання.

Матеріали і інструменти

Якщо ви вирішили заощадити на послугах з монтажу і виконати його самостійно, то необхідно купити або орендувати спеціальний паяльник з насадками. Крім нього знадобляться:

• рулетка и маркер для разметки;
• ножиці для нарізки пластикових труб;
• зачистка для труб.

Існує кілька видів поліпропіленових труб, які розрізняються областю використання:

1. PN 10, 16 - використовуються для прокладання водопроводу з холодною водою;
2. PN 20 - універсальні труби з товстими стінками, вони здатні витримати гарячу воду температурою до 80? C, тому підходять для монтажу опалення;
3. PN 25 - композитна труба з металевою або капроновою прошарком, яка счищается при спайці. Її використовують для систем опалення, фінішна температура нагріву - 95 ° C.

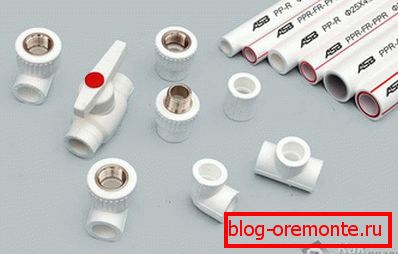

Відмінною характеристикою з'єднання поліпропіленових труб є відсутність стиків безпосередньо між трубами. Якщо їх діаметр менше 50 мм, всі частини можна з'єднати фітингами різного призначення:

• муфти - з'єднують ділянки одного діаметра;
• хрестовини - використовуються для створення відгалужень;
• заглушки - герметизують кінець труби;
• перехідники - служать для з'єднання труб різного діаметру;
• Штуцерна фітинги - виконують з'єднання з гнучкими шлангами.

Як працювати зі зварювальним апаратом

Принцип з'єднання трубопроводу складається в нагріванні елементів і швидкому їх з'єднанні. Побутові апарати для зварювання труб мають потужність до 1 кВт. Її досить, щоб швидко і якісно розігріти матеріал, але для промислових цілей використовуються більш потужні і дорогі прилади. У комплекті з паяльником є ​​насадки, відповідні діаметру різних труб. Прогрівання труби відбувається зовні, а фитинга зсередини.

Робота паяльника починається з включення в мережу і установки потрібної температури розігріву, що залежить від діаметра зварювальних пластикових труб. Середнє значення становить 250-270 ° C. Така висока температура вимагає обережності, дотик до розпеченої деталі викличе опік, в цілях безпеки варто надіти рукавички.

процес спаювання

Для відрізання труб використовується ножівка або гострі ножиці, які деформують пластик. Розріз проводиться під прямим кутом. Якщо на торці з'являються задирки, їх ретельно зчищають. Після відрізання проводиться розмітка глибини споювання. Вам необхідно відміряти ділянку труби, який увійде в трійник або муфту, і поставити маркером рису. Значення величини цієї ділянки залежить від діаметра труб, чим він більший, тим значніше занурення в з'єднувальний елемент.

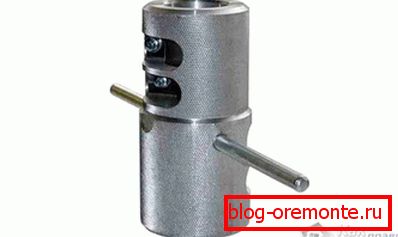

Якщо доводиться працювати з армованими трубами, алгоритм дій змінюється. Перед спаюванням необхідно зачистити верхній шар труби, що складається з алюмінієвої фольги, базальтового або капронового волокна. Спеціальний інструмент влаштований так, щоб знімати потрібну величину шару.

Ретельність видалення фольги дуже важлива, невеликий залишок матеріалу на трубі, зіпсує герметичність споювання.

Паяльник з насадками, підібраними по діаметру труб, встановлюється на рівну і міцну поверхню. З двох сторін на розігріту насадку одночасно надягають трубу і фітінг, поглиблюючи до наміченої лінії. Час розігріву пластика залежить від розміру труб: для 20 мм достатньо 6 секунд, а для 32 мм - потрібно 8 секунд. Витримавши встановлений проміжок часу, елементи знімають і міцно фіксують один в одного, при цьому не можна здійснювати поворотні руху. Для міцного зчеплення стику потрібно від 4 до 10 секунд, за цей час поліпропілен застигне і утворює нероз'ємне з'єднання.

Недотримання рекомендованого часу нагріву призводить до утворення протікання - при недостатньому розігріві або Запевняю внутрішнього простору - при зайвому перегріві. З'явився опливи не варто намагатися негайно видалити, розплавлений пластик при цьому сильніше деформується. Необхідно почекати до охолодження і зрізати зайве.

рекомендації

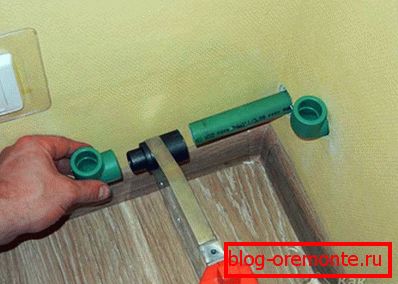

Не маючи досвіду, для того щоб зрозуміти, як правильно споювати труби, можна провести кілька тренувальних з'єднань. Працювати з короткими сполуками зручно, поставивши зварювальний апарат на стіл, в такому положенні можна виконати всю можливу роботу, а приєднання до частково прокладеної магістралі відбувається складніше. Насадка паяльника надаватися на зафіксовану поліпропіленову трубу, а до другої частини вставляється трійник, апарат при цьому тримається на вазі. Виконуючи магістраль, потрібно стежити за черговістю виконуваних сполук. Постарайтеся уникнути стикування в важкодоступних місцях, де буде складно користуватися паяльником.

Важливо стежити за чистотою і сухістю матеріалу, тому що бруд і волога знижують якість з'єднання труб. Навіть невелика кількість вологи при нагріванні деформує матеріал. Хімічний склад труб від різних виробників може не збігатися, це призведе до негерметичной стикуванні. Необхідно купувати весь матеріал - труби і фітінг - від одного виробника.

Температура в приміщенні, де виконується монтаж поліпропілену, не повинна опускатися нижче + 5 ° C.

Обжимний спосіб з'єднання

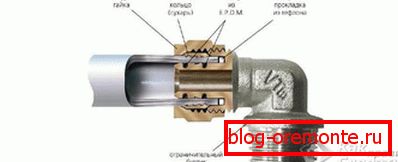

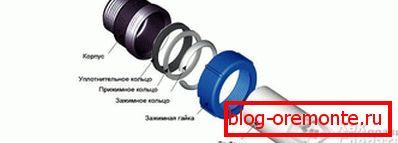

Стиковка трубопроводу методом спайки є надійною і довговічною, її розібрати неможливо, а іноді, саме це потрібно для ремонту. Крім того, не завжди є можливість придбати або позичити зварювальний апарат, в таких випадках користуються методом з'єднання поліпропіленових труб без пайки. Для цього використовуються фітинги з різьбленням і притискним кільцем. Вони називаються цангові або обтискні, таке з'єднання здатне витримати тиск шістнадцяти атмосфер.

Для механічного з'єднання необхідно придбати кілька додаткових деталей: косинці, призначені для стикування різних діаметрів, трійник, муфти паєчний і комбіновані, що мають зовнішню і внутрішню різьбу, заглушки, перехідники із зовнішнім різьбленням, косинці і трійники з накидною гайкою, кульові крани, різні фітинги з заводський різьбленням.

Щоб забезпечити герметичність, місця стикування і ущільнювачі рясно змащуються силіконом.

Для роботи буде потрібно обжимной ключ, який можна купити одночасно з фітингами. Відрізавши потрібну частину труби, міцно вставте її в фітінг, обмотайте різьблення елемента ниткою для герметизації і натягніть обтискне кільце і гайку, повне затягування відбувається ключем. Цей спосіб з'єднання займає значно більше часу, ніж зварювання, але їм зручно приєднувати поліпропіленові труби до радіаторів.

Стиковка сталевої труби з поліпропіленової

При монтажі опалення або водопроводу зустрічаються ділянки, на яких потрібно стикування металу і пластика. З'єднання поліпропіленової труби і металевої відбувається при використанні спеціальних перехідників. Цей фітінг має з одного боку гладке отвір для пластику, а з іншого - металеву вставку з різьбленням. Поліпропіленова труба приєднується зварюванням, а металева прикручується ключем. Отриманий стик не має міцності зварного, але послужить довгий термін.

Після повного монтажу системи необхідно провести пробний запуск води для перевірки герметичності всіх точок з'єднання труб і інших елементів. Якщо нарізні сполучення протікають, їх необхідно підтягнути.

Самостійна установка водопроводу або опалення з поліпропіленових труб цілком здійсненне завдання. Для його реалізації необхідно неухильно дотримуватися інструкції по використанню зварювального апарату для пластику і технологію монтажу. Щоб краще зрозуміти всі нюанси процесу варто подивитися відео, в якому досвідчені монтажники діляться досвідом.

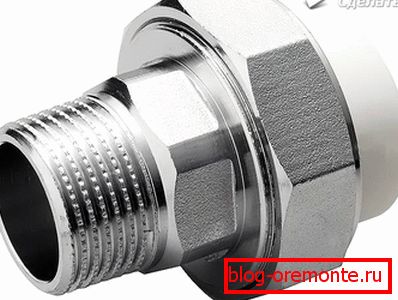

Як з'єднати поліетиленову трубу з поліпропіленової

Для з'єднання таких труб потрібно використовувати спеціальні фітинги. Необхідно таке з'єднання в тих випадках, коли введення в будинок води був здійснений трубами ПНД, а подальша розводка води всередині будинку здійснюється поліпропіленовими трубами. Так, можна виділити 2 типи з'єднань:

1. У першому випадку до труби ПНД прикріплюєте муфту з різьбленням, де з одного боку буде зажимное з'єднання, а на поліпропіленову, відповідно, подібну муфту. Ось тільки з одного боку буде паєчний стик, а з іншого - різьбовій. В обох випадках для різьблення використовується ФУМ-стрічка або клоччя для ущільнення стикування і щоб уникнути течі.
2. В іншому випадку застосовується фланцеве з'єднання. Між фланцями встановлюється гумовий ущільнювач. Між собою фланці стягуються болтами.
