Як зробити розсувні ворота

Кожен присадибна ділянка облаштовується такими захисними спорудами, як паркан і ворота. Сьогодні існує велика різноманітність технологій і матеріалів, які дозволяють зробити такі конструкції особливими. Наприклад, якщо говорити за ворота, то їх різновидів існує чимало, а саме розсувні, відкатні, автоматичні, розсувні. У даній статті ми розповімо як зробити розсувні ворота своїми руками, розглянемо на прикладі виготовлення металевих і автоматичних воріт, дамо пояснюють фото, схеми і креслення.

особливості конструкції

Незалежно від обраної конструкції, ви залишаєте за собою право вибирати метод їх відкривання - всередину двору або назовні. Ворота розпашні не представляє собою ніяких складнощів. Класична форма орних воріт має ряд відмінних рис:

• Функціональність.
• Зручності в експлуатації.
• Компактність.
• Відсутність балок і напрямних роликів.
• Немає обмежень за розміром.
• Можливість використовувати різні матеріали для виготовлення.
• Можливість використовувати всілякі деталі для декорування.

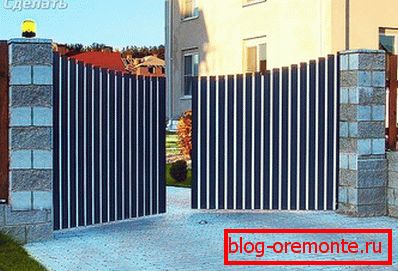

Види металевих конструкцій

Перш ніж приступити до виготовлення воріт, важливо визначитися з їх конструкцією. Вибір залежить від частоти їх експлуатації. З металу можна зробити кілька типів воріт, розглянемо кожні окремо.

Одностворчатые

Цей тип конструкції не такий популярний. Вони являють собою одне суцільне полотно. Щоб вони добре функціонували, стовп опори слід надійно закріпити, на що буде потрібно чимало коштів. Якщо такі ворота встановлювати на гараж, то необхідно спорудити потужну металеву раму і укріплені петлі. Більш того, недолік полягає в тому, що необхідно організувати достатню місце для відкривання одно- орних воріт.

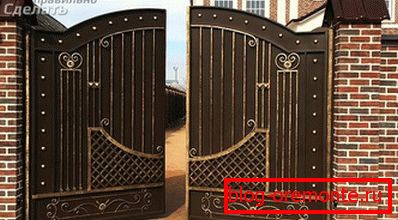

двостулкові

Найпоширеніший і зручний тип орних воріт. Без будь-яких на те зусиль, їх можна зробити в домашніх умовах. Тим більше що їх конструкція включає в себе два однакових полотна. Тому виготовляється каркас з двох рам, обшивається листовим матеріалом. На відміну від попередньої конструкції, для відкривання потрібно менше вільного місця.

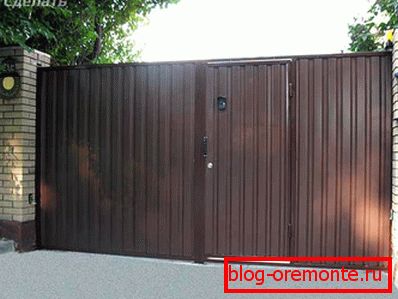

двостулкові с калиткой

Для щоденного використання, такі ворота дуже зручні. Тим більше що виготовляються вони за таким же принципом, що і звичайні двостулкові ворота. Єдина відмінність в тому, що в потрібному місці на одній із стулок закріплюєте додаткову балку і опору для установки хвіртки. Якщо ворота такого плану монтуються на гараж, то застосовується виразний тип хвіртки. В такому випадку в одній із стулок воріт вирізається потрібний отвір і встановлюється двері.

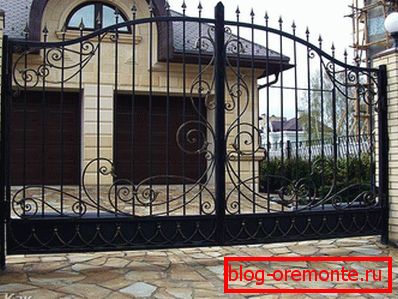

Ковані розсувні ворота виготовляються більше для естетичного ефекту. Якщо конструкція виготовляється у вигляді закритих елементів, то застосовується декоративна ковка, але нерідко використовується відкритий тип воріт.

Що стосується гаража, то для їх спорудження використовується переважно закритий тип воріт з окремими елементами ковки.

Незалежно від типу конструкції гаражні ворота можна утеплити. За рахунок цього тепло в гаражі буде зберігатися. А ваш автомобіль, при цьому не буде піддаватися корозії через різких стрибків температури.

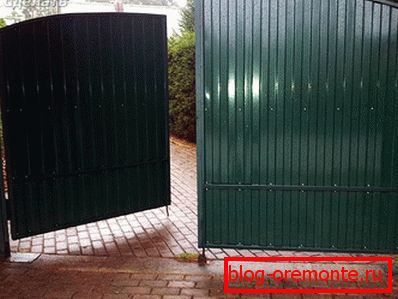

Виготовлення металевих воріт

Дотримуючись викладеного нижче керівництва, у вас вийде зробити металеві розсувні ворота своїми руками. Але для цього важливо тісно дотримуватися креслення / схеми обраної вами конструкції. Якщо вам складно сконструювати власний креслення орних воріт, то в кінці статті, ви знайдете чимало схем, які можна взяти за основу. Основою воріт буде металева рама, кріплення якої виконується у вхідному отворі. Якщо ви вирішили зробити ворота в своєму дворі, то можна відразу сконструювати ворота з вбудованою хвірткою. Але для цього буде потрібно встановити міцні стовпи, які витримають вагу додаткових стулок. Також необхідно встановити опори, для цього вам буде потрібно:

• будівельний рівень і рулетка;
• металева труба 3 шт. O 100 мм;
• лопата;
• облицювальну цеглу (на той випадок, якщо опори будуть обкладатися);
• цемент, песок, щебень и вода;
• сантехніка

Установка опор

Роботи з виготовлення опор виглядають наступним чином:

1. Вимірюєте вхідний отвір між краями забору.
2. Поставте мітки для установки стовпів.
3. В обраному місці копаєте яму для встановлення стовпа опори.
4. Товщина опорних труб вибирається виходячи з ваги орних воріт.
5. Встановивши стовпи в яму, відрегулюйте їх за рівнем. Але попередньо дно ями засипте щебенем.
6. Встановлені стовпи слід залити приготованим бетоном.
7. Щоб стовпи спочатку стояли надійно, їх слід обкласти в самій ямці цеглою, і одночасно з цим підганяєте вертикальний рівень.
8. Так, установка і бетонування опорних стовпів завершено.

Якщо ворота мають 2 м висоти, то глибина ями повинна бути близько 1 м, а в діаметрі на 100 мм ширше діаметра труби.

Тепер саме час почати виготовляти раму воріт. Для цього вам буде потрібно:

• металевий лист, товщиною в 2-3 мм;
• металевий профіль, куточок і труба;
• вимірювальні прилади (рівень, рулетка);
• металеві петлі;
• зварювальний апарат.

Якщо ви робите розсувні ворота для гаража, то в першу чергу необхідно виготовити раму і встановити її в отвір. Виготовляється вона з металевого куточка квадратної або прямокутної форми, в залежності від отвору гаража.

Що стосується виготовлення рами для гаража, то їх краще зробити в двох примірниках. Одну закріпіть із зовнішнього боку отвору, а другу з внутрішньої. Між собою вони з'єднуються металевими смужками і зварюванням.

покроково

Процес виготовлення стулок воріт виглядає наступним чином:

1. На рівну поверхню викладаєте куточки або профільну трубу і зварюєте форму стулки згідно з кресленням.

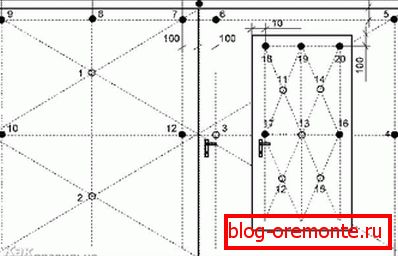

2. Для збільшення міцності конструкції, отримані стулки зміцнюєте діагональними балками.
3. Коли каркас готовий можна його обшити.
4. Для обшивки воріт використовуйте лист металу товщиною в 2 мм. Занадто товсті листи брати не рекомендується, адже в такому випадку необхідно буде посилювати опорні стійки.
5. Далі необхідно встановити петлі. Одну половинку петлі приварюють в потрібному місці на рамі воріт, а іншу на опорній стійці.
6. На завершення залишається встановити врізний замок і хвіртку, виготовлену за таким же принципом що і основну раму.
7. Фарбування орних воріт виконується на землі або вже в підвішеному становищі. Особливої ​​різниці немає. Єдине що варто врахувати, так це фарбування в підвішеному стані може викликати утворення патьоків і напливів. Тому будьте уважні при виконанні цього процесу робіт.

Ось так і виготовляються металеві ворота.

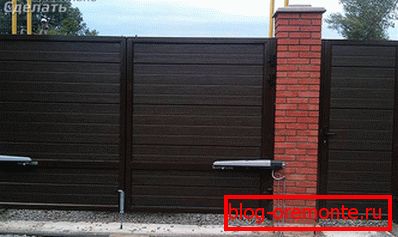

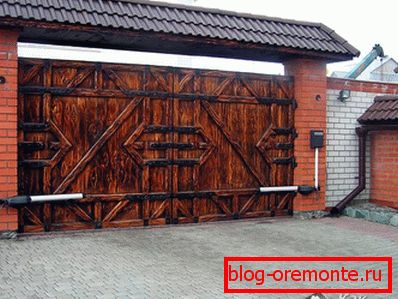

Автоматичні ворота

Кожній людині властиво прагнення до комфорту. І це стосується навіть використання воріт. Сучасні технології дозволили автоматизувати процес відкривання орних воріт. І в цьому є безліч плюсів. Наприклад, коли ви поспішаєте, вам не слід витрачати час на вихід з машини щоб відкрити / закрити віконниці. Якщо на вулиці дощ, то ви уникнете промокання, знову ж виходячи на вулицю. Розмірковуючи над цими позитивними сторонами, пропонуємо вам розглянути технологію виготовлення і деякі особливості автоматичних воріт.

Переваги і недоліки

Спочатку виділимо деякі особливості такого споруди:

• Міцність.
• Універсальність.
• Тривалий експлуатаційний термін.
• Механізм невибагливий і простий.
• Швидкість відкривання / закривання знаходиться в районі 15 с.

Заради об'єктивності врахуйте і недоліки:

• Якщо в ході відкриття / закриття стулок воріт на шляху буде матися перешкода, то це виведе автоматику з ладу, а стулки заклинять.
• Необхідно регулярно перевіряти шлях відкривання воріт, в іншому випадку поломка неминуча.

Крім цього, варто виділити і часті поломки автоматики. Хоча виробники стверджують, що той чи інший механізм вкрай надійний, немає нічого вічного. Однак проводячи профілактичні роботи, будь-яких неприємностей можна уникнути.

Якщо в ході роботи автоматика перестала працювати, то не варто силою закривати ворота. Можливо необхідно повернути процес з відкривання в закривання. При повторному натисканні, механізм може запрацювати.

Хоча не у всіх випадках цим вирішується проблема. Нерідко доводиться звертатися до фахівців для ремонту автоматики. З огляду на все це, не варто лякатися такої конструкції. Як то кажуть: «Вовка боятися - в ліс не ходити». Не варто відмовлятися від благ комфорту.

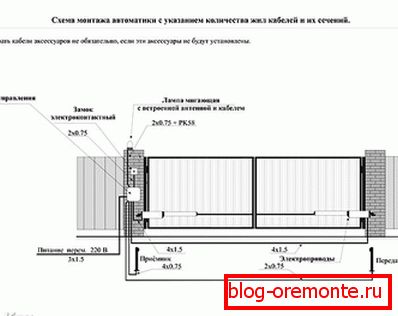

Автоматика

Відразу варто відзначити, що процедура монтажу автоматичних воріт досить трудомістка. Тут потрібна деяка кваліфікація, точність і акуратність. Тому якщо ви сумніваєтеся в своїх здібностях, то краще вибрати компанію, яка зробить все якісно і швидко. Якщо ж ви маєте досвід в подібних роботах, то слідуючи керівництву, вам вийде досягти наміченої мети.

Процес виготовлення орних воріт був описаний вище. Тому приділимо особливу увагу автоматиці, яка обладнується згідно з деякими нормами.

Так, при установці автоматики необхідно враховувати наступні показники:

• становище стулок щодо стовпа опори;
• якщо автоматика використовується без використання кінцевих вимикачів, то використовується стулковий упор.

Не враховуючи ці важливі чинники, автоматика вийде з ладу, що призведе до розриву кронштейна, поломки електродвигуна і до інших неприємних наслідків.

Саморобна автоматика - чи можливо

При великому бажанні автоматику для відкривання воріт можна зробити і самостійно. Особливо для любителів - це справа стане справжнім захопленням. Особливо це актуально для тих людей, хто бажає заощадити.

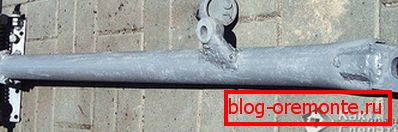

Основою такого приводу в будь-якому випадку стане механізм, який встановлюється на ворота від супутникової антени. Він, в свою чергу, оснащується черв'ячною передачею. В результаті це повністю замінить звичайний електропривод.

Привід для розгорнутих воріт

Система для супутникового телебачення в своїй конструкції має механізм поворотного дії (це стосується систем старого типу). Цей механізм являє собою електродвигун, який можна використовувати для установки на розсувні ворота. Що стосується черв'ячної передачі, то її принцип дії аналогічний приводу. Але що стосується першого варіанту (черв'ячна передача), то вигідніше, так як для його роботи достатньо напруги в 36В, звичайні магазинні приводи вимагають напруги в 220В.

Якщо говорити з боку безпеки, то застосування такого плану понижувального трансформатора вигідніше. Тим більше, якщо напруга збільшується, то відкривання / закривання стулок воріт збільшується. Однак при тривалому посиленому напрузі механізм може вийти з ладу.

збірка

Так, для зборки саморобної автоматики візьміть від супутникової антени 2 приводу в робочому стані. Переваги віддавайте тим, які мають довгі штоки.

Цей механізм можна придбати за порівняно невисоку ціну в спеціалізованій компанії. Плюс до цього буде потрібно прикупити ПДУ і трансформатор, потужність в 36-40В.

Пульт виконуватиме роль подачі сигналу на електропривод для відкриття / закриття воріт через стулку. Таку систему також можна встановлювати і на гаражні ворота. Дальність дії пульта може досягати до 50 м. Збирається весь привід протягом 6 годин. Щоб вся автоматика працювала справно, доповніть її струмовим реле. Воно попередить можливі поломки на той випадок, коли під стулку воріт потрапить камінь або інший предмет. Автоматика поверне стулки назад. Якщо реле буде відсутній, то після декількох разів мотор може згоріти, а полотно воріт прийти в непридатність.

Ось так можна самостійно зробити автоматику для розпашних воріт. Якщо у вас немає можливості і бажання все це робити, тоді купити механізм можна вже готовий.

монтажні роботи

Перш за все слід врахувати спосіб відкривання орних воріт. Наприклад, стулки можуть відкриватися всередину або назовні. Виходячи з цього слід підібрати відповідну автоматику. Безпосередньо перед установкою підготуйте наступний матеріал і інструмент:

• молоток;
• ізоляційна стрічка;
• рулетка;
• шуруповерт;
• плоскогубці;
• дриль.

Також підбирається відповідний електропривод. Він буває двох типів:

1. Лінійний.
2. Важільний.

Як визначити, який із них потрібен вам? Якщо внутрішнє відстань між опорними стовпами складає до 1,5 м, то необхідний лінійний. В такому випадку автоматика не матиме важелів, а відповідно менше займати місця на воротах. Якщо ж відстань більше 1,5 м і досягає до 3 м, то слід придбати важільний механізм. Цей привід також невибагливий просто призначений для великих навантажень. Крім усього іншого, слід вибрати необхідні комплектуючі. Для цього необхідно врахувати вітрове навантаження.

В процесі установки, переконайтеся в тому, що стулки відкриваються вільно. За цим дуже важливо стежити, так як після установки електроприводу може бути вже щось налаштовувати пізно.

Якщо ви виявили що хід стулок скрутний, то визначте проблему і відразу її усуньте. Одна з можливих неполадок, це рух стулок не за рівнем. Причина цього нахилений стовп опори. Як наслідок це негативно впливає на автоматику. Коли всі недоліки усунуті, то можна приступати до установки автоматики на воротах.

Якщо автоматику для воріт ви купили в магазині, то при установці тісно дотримуйтеся інструкції виробника. У такому випадку вона буде працювати справно тривалий час.

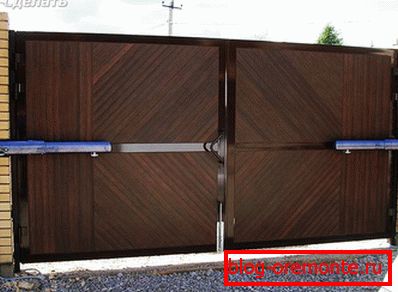

Якщо стулки відкриваються всередину

Вважається, що відкривання воріт всередину двору - стандартна схема. Тому для реалізації цього проекту підійде будь-який привід. Так, якщо стовпи опори виконані зі сталі, то краще використовувати лінійний привід. Зовсім інша справа якщо у вас цегляні опори, а орні ворота розташовуються в центрі колони. В такому випадку лінійний привід не підходить. Доведеться встановлювати і купувати важільний електропривод. Сама автоматика монтується на стовпи, а важелі дозволять відкривати розсувні ворота, навіть якщо відстань від стовпа до стулки 200 мм.

Якщо стулки відкриваються назовні

Якщо порівнювати між собою, то як лінійний, так і важільний підійде для зовнішнього відкривання воріт. Але відштовхуючись від ціни, перевагу, звичайно ж, падає на лінійний електропривод. Єдине що слід врахувати, це метод кріплення приводу на стовп при зовнішньому відкриванні.

У більшості випадків привід закріплюється до цеглини, який може швидко розкришитися. Гірше якщо привід монтується до майже зруйнованому стовпа. При таких умовах автоматика відпаде до частини стовпа.

З огляду на це, такий стовп вимагає додаткового посилення. Наприклад, навколо можна зварити металевий каркас. Далі привід, що відкривається назовні, виставляється в ручний режим, приєднуються зварюванням кронштейни кріплення до воріт. У тому випадку якщо ви використовуєте лінійний привід, то після приварювання відкрити ворота повністю і залишити вільного ходу до 1 м. Після цього перевірте хід стулки і правильність роботи приводу. Якщо все працює справно, то можна підключати автоматику і приєднувати двигун.

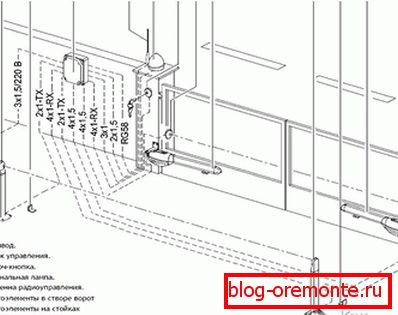

Вся автоматика і ПДУ налаштовується відповідно до доданої інструкції. Якщо одна зі стулок відкривається не в ту сторону, то досить перекласти провід в підключенні. Але якщо слідувати схемі підключення, то ніяких проблем виникнути не повинно.

Отже, важливо зробити правильний вибір необхідної автоматики, враховуючи, в який бік будуть відкриватися стулки розпашних воріт. З цієї статті ви дізналися про те, що існує можливість зробити автоматику самостійно. Простіший варіант придбати готовий комплект. Але відомо одне, незалежно від зробленого вами вибору, наявність автоматики на воротах спростить вам життя. Тому при будівництві воріт на дачі подумайте, який метод буде з відкривання - автоматичний або ручний. Якщо ж ви маєте власний досвід в облаштуванні автоматичних воріт, то пишіть коментарі до цієї статті.

Відео

У наданому відеоматеріалі, докладніше розповідається про виготовлення орних воріт:

Фото

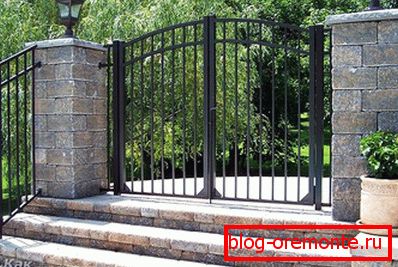

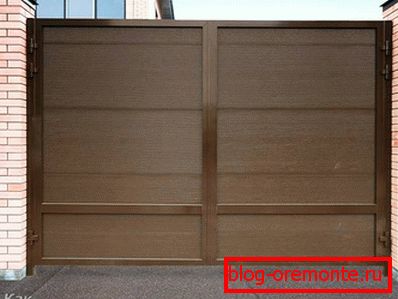

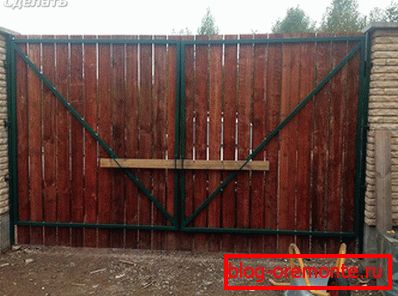

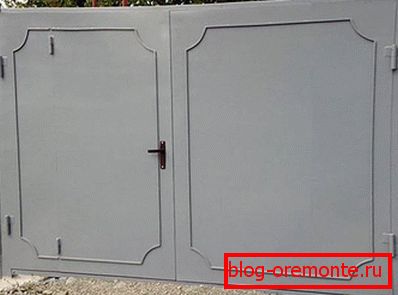

На фотографіях представлені можливі варіанти орних воріт:

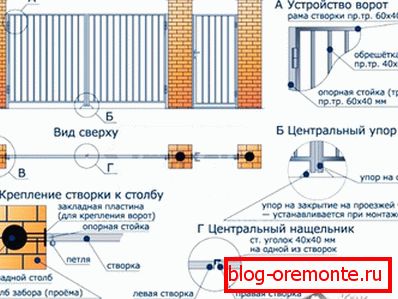

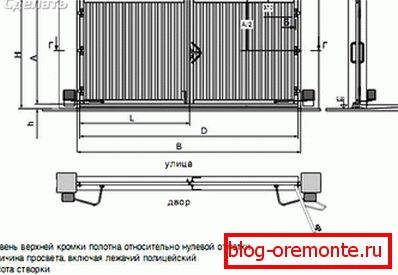

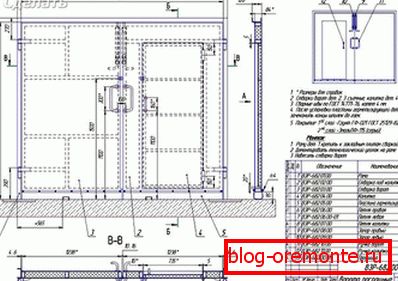

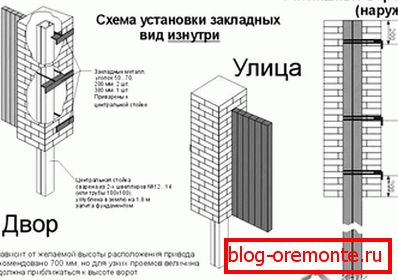

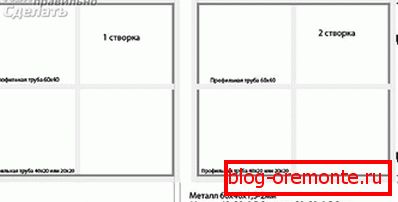

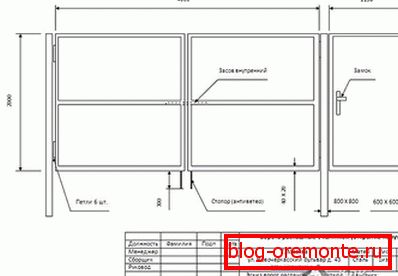

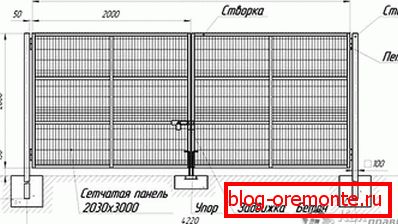

Схеми і креслення

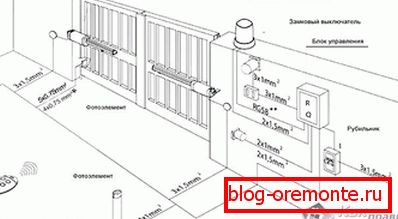

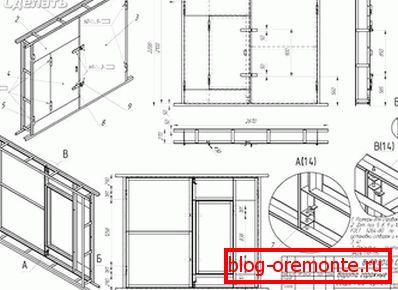

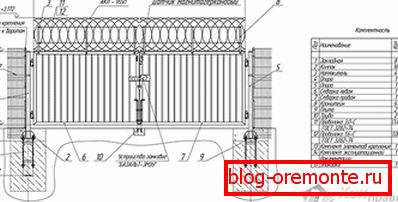

Схеми допоможуть вам сконструювати власну модель орних воріт:
