Як зробити цокольний поверх будинку

19-06-2018

Корисне

Цокольний поверх являє собою повністю або частково заглиблений поверх будівлі нижче рівня землі. Як правило, в такому приміщенні обладнають господарські приміщення або гараж для автомобіля. Однак індивідуальні проекти будинків передбачають в цокольному поверсі баню, сауну, спортзал, басейн і т. П. У деяких випадках будівництво цокольного поверху є прекрасним рішенням, особливо якщо будинок розташований на схилі. За рахунок цього можна ефективно збільшити житлову площу всього будинку. Тому якщо ви ще не починали будівництво будинку, то вам буде корисно ознайомитися з наданою статтею, з якої ви дізнаєтеся для як зробити цокольний поверх і облаштувати, а також для яких цілей його можна використовувати.

Нульовий поверх - корисна площа

Цокольний поверх одночасно може служити фундаментом всієї будівлі і житловим приміщенням. Головною особливістю при його облаштуванні є виконання вимог щодо розміру, міцності і внутрішнього простору. Так, регламентована висота стелі повинна бути не менше 2,5 м. Однак в деяких випадках заглиблення обмежується наявністю високим грунтових вод. Тому цокольний поверх може бути вище рівня землі. У тих випадках, коли підземні води розташовані глибоко, це приміщення повністю ховається в грунті.

Не варто думати, що цокольний поверх - це підвал. Насправді він може повністю вважатися повноцінним поверхом, але тільки при правильному його облаштуванні.

Для прикладу, якщо грунтові води розташовуються не менше 1 м від поверхні землі, то під будівництво викопувати котлован не варто. При цьому надземну частину цоколя слід засипати грунтом. В такому випадку можна штучно заглибити нульовий поверх. Однак таке рішення спричинить за собою великі трудовитрати. Також додатково необхідно організувати якісний дренаж навколо будівлі.

Отже, цокольний поверх можна використовувати для розташування таких приміщень:

комора;
гараж;
винний льох;

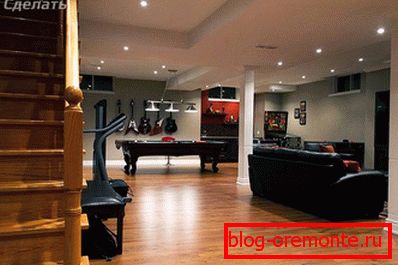

ігрова кімната;
вітальня;
спальня;
підсобка;
кухня;
житлова кімната;

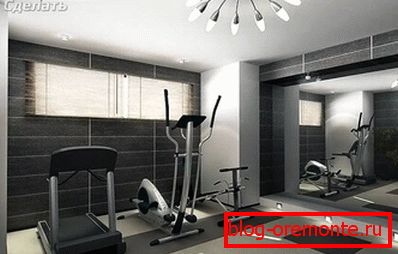

тренажерний зал;
домашній кінотеатр та інше.

Як видно, практично немає обмежень стосовно того, як використовувати цю корисну площу. Ще одна з переваг цього приміщення в тому, що збільшуються теплоізоляційні якості всього будинку.

види цоколів

Цоколь різниться за своїм оформленням і буває 3 видів:

випирає;
заглиблений;
врівень зі стінами.

Якщо стіни занадто тонкі і приміщення цоколя нижче рівня грунту, то використовується перший варіант, тому що з'являється можливість зробити його тепліше. Заглиблений цоколь один з найпоширеніших. За зовнішнім виглядом він виглядає досить красиво. Відведення води, яка стікає з фасаду запобігає наявність високої вологості. Що стосується заглибленого варіанту, то багато фахівців у сфері будівництва не рекомендують будувати його. В такому випадку повністю втрачається ефект присутності цокольного поверху, а на стінах потрібно буде виготовляти потужну гідроізоляцію.

Існують деякі особливості за вибором товщини стін. Головним чином це буде залежати від декількох факторів, а саме:

товщина і матеріал вищерозташованих стін;
характеристики грунта;
кліматичні умови в вашому регіоні.

Отже, визначившись з тим, як буде здійснюватися будівництво і який тип цоколя ви хочете, можна приступати до підготовчих та будівельних процесів.

розрахунки

Етап роботи, пов'язаний з розміткою на увазі під собою такі дії:

Проектування цокольного поверху, а також визначення призначення тієї або іншої кімнати.
розрахунки по несущей способности фундамента и стен подземного этажа. Здесь рекомендуется заложить на 30% большей прочности фундамент. Так, можно будет иметь большую уверенность в прочности всей конструкции.
Розчищення і розмітка будівельного майданчика. Цей етап роботи досить відповідальний, тому часто краще звернутися до кваліфікованих фахівців.
Винос контуру перегородок і несучих стін.

Те, наскільки ретельно підійти до кожного підготовчого етапу, безпосередньо вплине на міцність будівлі.

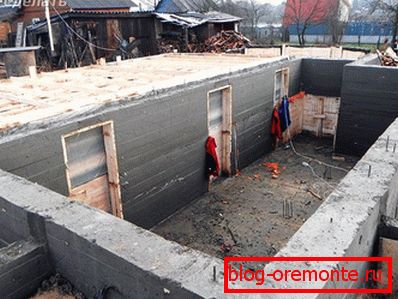

типи фундаменту

Не у всіх випадках можливо зробити фундамент, який дійсно хочеться. Причина криється в особливості ґрунту того чи іншого регіону. У деяких кліматичних зонах, облаштування деяких типів фундаменту взагалі неможливо. Тому розглянемо кілька варіантів фундаменту, які можна зводити для цокольного поверху.

Фундамент палі. Цей тип споруди актуальний на пучинистих грунті з високим заляганням грунтових вод. Що стосується цокольного поверху, то в такому випадку експлуатація нульового поверху не є ніяких проблем і боязні будь-яких впливів на фундамент. Єдиний мінус такого методу - особлива специфіка збудування храму.
Плитний фундамент. Такий тип фундаменту підходить для болотистій грунту зі слабким грунтом, а також з водонасиченим піском. При такому виконанні нульовий поверх буде схожий на короб, зверху якого буде будуватися основна частина будинку. В умовах слабкого грунту, плитний фундамент запобіжить просідання, так як вага будівлі буде рівномірно розподілятися по всій поверхні плити.
Стрічковий фундамент. Якщо грунт на вашому ділянці не проблемний, то цей тип фундаменту оптимальний.

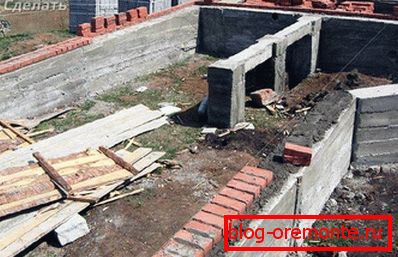

Ширина фундамента цоколя

Ширина фундаменту нульового поверху повністю залежить від характеру стін основної будівлі. Візьмемо за основу приклад каркасного будинку. В такому випадку ширина фундаменту може бути:

При пальовій фундаменті - 300-500 мм. Відповідно товщина стін може бути рівною фундаменту. При цьому під оздоблення фасаду, вентиляційного зазор і зовнішньої обробки зводити підстава не потрібно.
При монолітній плиті ширина фундаменту повинна відповідати ширині стін цокольній частині будівлі.
При малозаглиблених стрічковому фундаменті ширина рівна стін нульового поверху. Але це в тому випадку, коли на цокольному поверхах не буде облаштовуватися бетонна стяжка.

Обов'язково продумайте місця отворів для облаштування вентиляційних каналів. Їх необхідно вказати на спільному проекті фундаменту. Згідно зі стандартами і регламентованим нормам СНиП їх повинно бути від 12 до 24.

гідроізоляція

гідроізоляція для нулевого этажа должна выполняться в 2 слоя. На выбор гидроизоляционного материала влияет несколько факторов:

матеріал стін;
кліматичні умови;
тип ґрунту тощо.

Гідроізоляцією повинна бути покрита вся вертикальна і горизонтальна поверхня будови. Також необхідно покрити всі місця зіткнення із землею.

Можна використовувати толь або руберойд. Така гідроізоляція обійдеться вам порівняно недорого. Як варіант - бітумна мастика. Особливих правил по нанесенню гідроізоляції немає. Головне ретельно захистити і покрити всі ділянки фундаменту від проникнення вологи.

Покрокова інструкція

Нижче буде приведена докладна інструкція всіх дій при будівництві цокольного поверху своїми руками. Варто виділити процеси, які необхідно виконати:

Закладка підстави.
заливка.
Гідроізоляція і утеплення.
Облицювання стін.
Підлога.
перекриття.

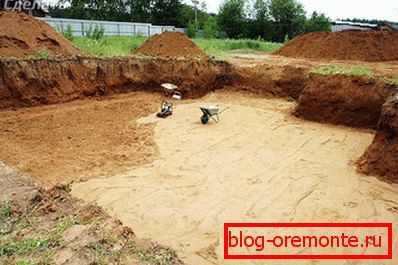

Закладка підстави

Для початку проводиться розмітка ділянки згідно з проектом будівлі.
Риється котлован по периметру забудови. Глибина також визначається проектом, але він не повинен бути глибше ніж підземна частина фундаменту на 500-600 мм.
З щебеню і гравію, фракції 50 мм виробляється підсипка, а також шар піску. Кожен з цих шарів повинен бути не менше 100 мм.
Кожен шар трамбується. Пісок, в свою чергу, поливається водою. Це забезпечить більш якісне ущільнення.
Після трамбування заливається підставу з бетону М100 товщиною в 5 см. Цей шар необхідний для вирівнювання підстави для укладання плити підлоги нульового поверху. Також він необхідний для додаткової гідроізоляції.
Коли бетон повністю висох, укладається рулонний гідроізоляційний матеріал в 2 шари. З'єднується він бітумною мастикою.
Після виготовлення підстави, можна приступати до спорудження зовнішньої опалубки.
Але для початку заливається плита статі. Вона також буде служити підставою для стін фундаменту.
Будувати опалубку можна з незнімних щитів або дощок. Опалубка обов'язково армується.
Для армування купите рифлену арматуру O10 см. Між собою вона зв'язується дротом.
У місцях, де будуть зводиться стіни, додатково монтується арматура в вертикальному положенні.

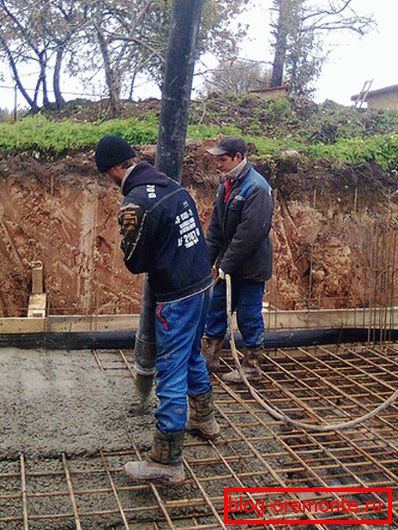

заливка

Для заливки рекомендується використовувати бетон М250 або М300.
Плита заливається товщиною в 200 мм, можна і більше.
Залитий розчин необхідно пробити віброрейками і глибинним вібратором, щоб вийшло повітря.
Поверхня повинна бути рівною. Залитий бетон необхідно залишити на 4 тижні.
Щоб прискорити процес будівництва, паралельно можна почати будувати опалубку для стін.
Деякі фахівці рекомендують використовувати незнімні поліпропіленові щити, які одночасно будуть служити в якості утеплення.
Також виконується армування в поздовжньому напрямку стіни.
Прути арматури перев'язуються з встановленими раніше вертикальними прутами.
Згідно передбаченому проектом, залиште отвори для дверей. А для прокладки комунікацій, закладіть гільзи з металевої труби.
Заливати стіни можна шарами або повністю. Якщо ви вирішили заливати шарами, то кожен наступний необхідно заливати, не чекаючи повного висихання попереднього.

В цілому вся конструкція набирає свою міцність після закінчення 28 днів.

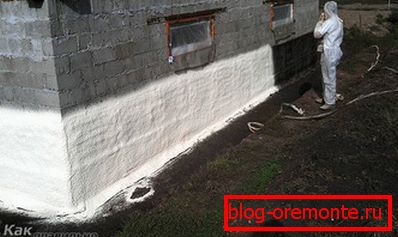

Гідроізоляція і утеплення

Тепер прийшов час виконати гідроізоляцію цокольного поверху. Можна використовувати обмазувальної або обклеювальний матеріал. Усередині найкраще застосовувати проникаючу ізоляцію. Вона не буде порушувати парообмен, а також збільшить міцність конструкції.

Що стосується зовнішньої теплоізоляції, то для цього можна застосовувати пінополістирольні плити. Їх кріплення можна виконувати на клей. Частина стіни, яка розташовується вище рівня грунту, додатково можна використовувати дюбеля швидкого монтажу. На завершення залишається засипати грунт по периметру будівлі.

Якщо грунт має великі і тверді елементи, то засипку краще здійснити піском. В іншому випадку можна легко пошкодити теплоізоляційний і гідроізоляційний шар.

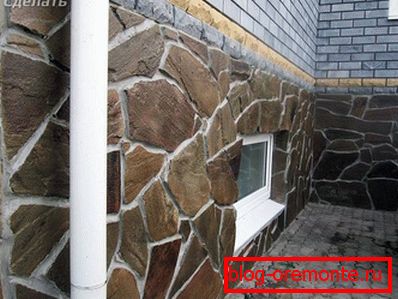

облицювання стін

Обшити зовнішні стіни найкраще натуральним каменем. Така обробка дуже довговічна, т. К. Цей матеріал відрізняється фортецею. В результаті стіна буде захищена від розкладання і різких перепадів температури. Тому можна використовувати мармур, вапняк або граніт.

Одним з найсучасніших оздоблювальних матеріалів є цокольний сайдинг. Такий пластик здатний впоратися з суворим кліматом, а на сонці не вигорає. Його установка здійснюється на спеціально виготовлений каркас / обрешітку.

Що стосується внутрішнього оздоблення стін, то попередньо необхідно вирішити для якої мети буде використовуватися те чи інше приміщення. Тому попередньо потрібно провести опалення та інші комунікації, наприклад, каналізація, водопровід і світло. Зсередини стіни також штукатуряться, утеплюються пінополістиролом, Піноплекс або пінним утеплювачем.

Для обшивки стін краще вибирати вологостійкі матеріали.

Підлога

Для початку проводиться утеплення підлоги:

Насамперед робиться подушка з піску.
Далее застилается рубероид.
При настиле рубероида избегайте пропусков.
Зверху монтується арматура з залізних ґрат.
Потім проводиться заливка підлоги бетоном М400 або М300.

Залежно від призначення приміщення, утеплення підлоги може виконуватися по-різному. Наприклад, у вітальні або спортивному залі можна на підлогу укласти систему «Тепла підлога», він може бути електричним або водяним. Що стосується побутових приміщень, то досить укласти арболітові плити або засипати підлоги керамзитом товщиною до 100 мм.

Зверху утеплення заливається фінішна стяжка з бетону.

перекриття

Одним з останніх етапів будівництва є виготовлення перекриття. Тут існує кілька технологій:

Монолитная ЖБИ плита.
Сборно-монолитная плита.
Дерев'яне перекриття.

Розглянемо покроково установку монолітної ЗБВ плити:

Для початку необхідно спорудити опалубку з обов'язковим армуванням.
Вся конструкція закріплюється стійками з кроком в 1 м.
Плита повинна заходити на стіни, на 150-200 мм.
Тепер виготовляєте арматурний пояс.
На стіни він повинен заходити на 40-60 мм.
З інтервалом 150 мм встановлюється арматура.
Наступним етапом буде заливка монолітної плити товщиною до 200 мм.

Після заливки необхідно почекати близько одного місяця, щоб перекриття висохло.

Якщо говорити за збірно-монолітну плиту, то в цьому випадку монтаж перекриття здійснюється за допомогою спецтехніки. Важливо врахувати, що такі перекриття мають свої стандарти, тому можуть не підійти для кожного проекту. Так, для її монтажу необхідно провести наступні роботи:

По всьому периметру цоколя споруджується кам'яна кладка до висоти перекриття.
Після кладеться гідроізоляція і заливається невеликим шаром розчину.
На наступному етапі збираються сталеві каркаси, в які буде здійснюватися монтаж збірно-монолітної плити.
При установці між плитами залишатиметься простір. Його необхідно заповнити бетоном. В результаті вийде цілісна конструкція.

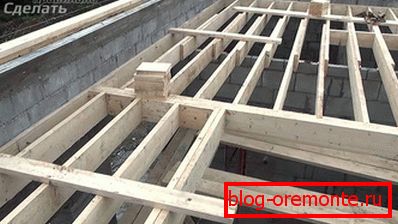

Також розглянемо технологію по виготовленню дерев'яного перекриття, переважно вона застосовується для дерев'яних будинків:

Монтуються дерев'яні балки.
Краї балок обгортаються руберойдом, а після їх можна класти на цоколь.
У стінах попередньо виготовляються отвори для балок.
У ці отвори слід покласти утеплювач.
Після установки балок з нижньої сторони проводиться кріплення невеликих брусків.
До них прикручуються дошки накату.
На накат розстеляють руберойд і утеплювач товщиною до 150 мм.

Дотримуючись простих рекомендацій, ви зможете крок за кроком виконати всі роботи самостійно. Хоча в деяких випадках без допомоги кваліфікованих фахівців і спеціальної техніки ніяк не обійтися.

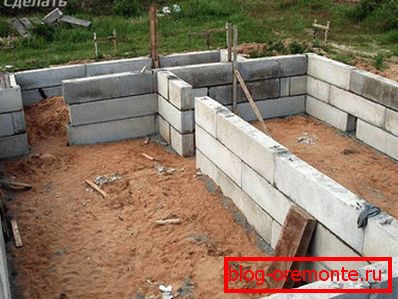

Будівництво цоколя з бетонних блоків

Якщо ви в пошуках економічного варіанта облаштування цокольного поверху, то бетонні блоки як ніщо краще підходять для виконання завдання. Цей матеріал досить міцний, добре відштовхує вологу, переносить перепади температур, не піддається цвілі і грибка. Якщо говорити про недоліки, то - це обов'язкове використання спецтехніки для їх установки. Вручну з ними впоратися неможливо.

Блоки встановлюються по всьому периметру майбутньої споруди. Між собою скріплюються цементом. Обов'язково необхідно залишити поглиблення між блоками для проведення комунікацій: водопроводу, електрики, каналізації, вентиляції. Що стосується вентиляції, то отвори повинні бути над рівнем грунту не нижче 150 мм. Щоб в залишені отвори не потрапив сміття, їх краще прикрити.

Якщо цокольний поверх піднімається над рівнем землі, то подбайте про місце для вікон. У цьому випадку чим більше будуть вікна, тим краще. Це забезпечить нульове приміщення природним світлом.

Щоб після монтажу блоків не довелося виділяти багато коштів і матеріалу для штукатурки стін, важливо максимально рівно їх встановлювати. Хоча блоки є міцним матеріалами, зверху все одно потрібно виготовити армопояс. Він необхідний для того, щоб вирівняти весь ярус по горизонталі, так як все одно встановити його ідеально за рівнем не вийде.

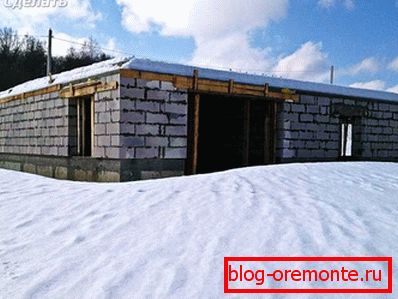

з піноблоків

Принцип всіх підготовчих робіт по установці піноблоків, схожий на роботу з бетонними блоками. Фундамент заливається невеликою тонким шаром розчину для кладки першого ряду. Щоб матеріал краще схопився, цемент рекомендується змочувати водою. Для початку проводиться кладка кутів. Після вирівнюються стіни по висоті і горизонталі. Між кутами натягується волосінь і витягуються основні стіни цоколя.

Після першого ряду необхідно нанести гідроізоляцію в рідкому стані. Гідроізоляція наноситься декількома шарами. Кожен наступний шар наноситься після висихання попереднього. Після цього кладка піноблоків триває на спеціальний клей.

Не забудьте, кожен ряд і тим більше кут варто перевіряти на предмет рівності. Після закінчення кладки, по всьому периметру виривається траншея глибиною до 50 мм. У неї вкладається арматура, яка по кутах між собою зварюється. На закінчення траншея заливається бетоном. Це буде злучити посиленням всієї конструкції цокольного поверху.

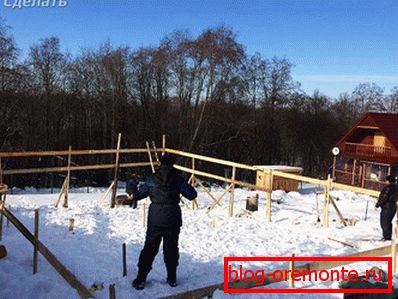

Будівництво на схилі

Як це не дивно звучить, але схил тільки спрощує виготовлення цокольного поверху. Ідеальний схил вважається до 9 °. Так, немає необхідності рити великий котлован. Досить частина масиву вирізати з схилу. У таких випадках оригінально виглядає гараж в цокольному приміщенні.

Якщо говорити про технології, то першим ділом виготовляється подушка і гідроізоляція. Подальший етап будівництва описаний вище.

Отже, з цієї статті можна було дізнатися, як правильно провести роботи з будівництва цокольного поверху. Якщо у вас є особистий досвід в будівництві, то залишайте коментарі в кінці цієї статті. Якщо ж у вас залишилися питання, то за допомогою можна звернутися до експерта.

Відео

Про те, як зробити самостійно цокольний поверх ви можете дізнатися з відео:
