Який ухил каналізаційної труби повинен бути

При проектуванні і наступному монтажі каналізаційної системи необхідно знати про правильне нахилі труби каналізації. Система є самопливної, стоки рухаються по трубах під впливом сили тяжіння. Помилка при виборі нахилу труби може призвести до неправильної роботи каналізаційної системи. Який ухил каналізаційної труби повинен бути і як його правильно вибрати - про це ви дізнаєтеся, прочитавши статтю.

Напірну каналізацію в приватному будівництві можуть собі дозволити не всі росіяни. При складанні проекту безнапірної каналізації, головне, правильно розрахувати, під яким кутом нахилу треба змонтувати труби каналізації. Помилки можуть призвести до збоями роботи системи, а то і неможливістю її використання.

Як влаштована система каналізації

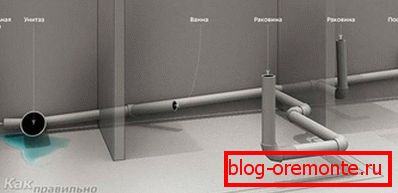

Мережа труб, що відводить стоки від сантехнічних приладів в очисні споруди - утворює систему каналізації. На відміну від вимірювання різних кутів в градусах, ухил труби каналізації визначається в см на метр труби.

Вода не тече в гору, тому трубопровід монтується під ухилом, і стоки пересуваються самопливом по трубах. Здавалося б, напрошується висновок, що ухил більше, тим краще, але все не так. Каналізаційні стоки мають різні включення: сміття, жир, шматочки їжі. Якщо все це осяде в трубі, то з часом прохід повністю засмітиться і вода не зможе йти в очисні споруди. Система буде відмінно працювати, якщо ви підберете оптимальну швидкість руху стоків по каналізаційних трубах, а вона регулюється кутом нахилу труби. Швидкість в 1 м / сек є оптимальною для рідини в безнапірної каналізаційної системи. При такій швидкості вода змиє всі нечистоти в септик. Система каналізації буде самоочищатися, і засмічення зможуть виникнути тільки в екстраординарних випадках. Вам не треба буде з ними постійно боротися.

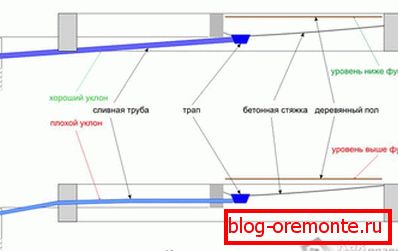

Ухил труби зроблений недостатнім, що в цьому випадку відбувається? Вода не зможе змивати все тверді речовини, вони випадуть в осад і утворюють засмічення в каналізаційній трубі.

Ухил безнапірної каналізації зроблений великим, але тоді можуть виникнути різні проблеми:

• швидкість води буде велика, вона просто не встигне змити тверді речовини і нечисті,
• великий нахил труби може призвести до зривів водяних затворів під час зливу, а це призведе до появи специфічного запаху каналізації в приміщення.

розрахунок нахилу

Ухил каналізаційного трубопроводу визначається в сантиметрах. Щоб краще зрозуміти позначення нахилу труби, розглянемо простий приклад. Нахил труби становить 0,04 см. Це означає, що висота зниження становить 4 см на кожен метр каналізаційної труби. Довжина трубопроводу 4 м, значить, нижня його точка знаходитися нижче верхньої на 16 см (4х4 = 16).

Визначити оптимальний нахил трубопроводу в приміщенні допоможе розрахунок значення ступеня наповнюваності труби. Не варто заглиблюватися в математичні розрахунки. Наповнюваність для гладких пластикових труб дорівнює 0,5, а для труб з шорсткою нерівною поверхнею 0,6.

Ці показники наповнення труби дозволяють рідини пересуватися по каналізаційних трубах з оптимальною швидкістю.

Норми значень ухилу

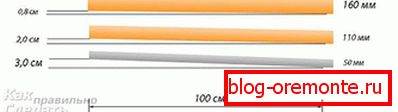

Нахил трубопроводу залежить від діаметра труби. Існують норми ухилу труб:

• перетин труби 50 мм, кут нахилу 0,03;
• перетин труби 85-100 мм, кут нахилу 0,02.

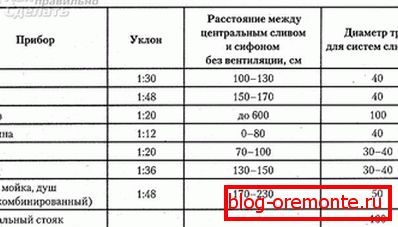

Норми відводів для сантехнічних приладів

• умивальник, відведення проводиться трубами діаметр, яких дорівнює в 40-50 мм з кутом нахилу 0, 025-0,035;
• унітаз, для відводу використовується труба перетином 100 мм, нахил 0, 012-0,02.

При монтажі безнапірної каналізації не останню роль відіграє вибір нахилу труб, розташованих зовні будівлі. Зазвичай такі труби мають більший діаметр, ніж труби внутрішньобудинкової каналізації. При монтажі труб перетином в 150 мм дотримуйтесь кут нахилу в 0, 008, у виняткових випадках 0, 007. Якщо ви використовуєте для зовнішнього монтажу каналізації труби перетином в 200 мм, то оптимальний їх нахил буде дорівнювати 0,007, а мінімальний 0, 005.

Максимальний допустимий кут нахилу зовнішніх труб каналізації дорівнює 0, 15. Це означає, що система каналізації не зможе працювати ефективно, якщо нахил зовнішніх труб перевищує 15 см на метр її довжини.

Вибрати правильний нахил - гарантія ефективної роботи безнапірної каналізаційної системи. При порушенні норм розрахунку та монтажу якісна робота системи неможлива, в ній постійно будуть утворюватися засмічення.

При самостійному монтажі каналізації строго дотримуйтеся всіх правил і норм, якщо ви найняли робітників, то простежте, щоб вони їх строго виконували, тоді ви будете мати в будинку відмінно працює каналізаційну систему.
