Каналізація в квартирі своїми руками

Всі побутові стоки численних сантехнічних приладів квартири відводяться по каналізаційних трубах. Їх монтаж беруть на себе забудовники, але ремонтом і заміною інженерних комунікацій доводиться займатися власникам житла. Іноді в новобудові потрібна прокладка каналізації з нуля. Роботу по монтажу можна довірити сантехнікам, але якщо є вільний час і бажання заощадити, то каналізація в квартирі своїми руками монтується і самостійно. Головне, знати, як здійснювати розведення труб і підключити сантехніку.

Перший етап - планування

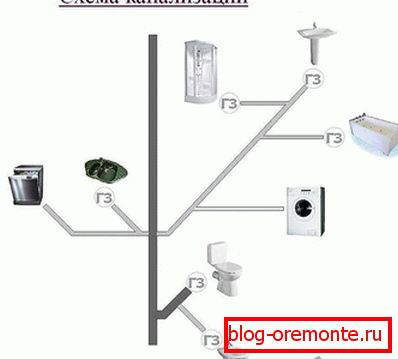

Перш ніж виконувати розведення труб і установку сантехніки, необхідно виконати планування каналізаційної системи. Схема включає наступні елементи:

• місця розташування сантехнічних приладів: унітаз, раковина, душова кабіна, ванна, посудомийна машина, біде;
• довжина і діаметр труб;
• відстань від стін до сантехніки і труб;
• розташування стояка;
• діаметр сифонів для підключення раковини і ванни;
• кількість з'єднувальних елементів (фітингів);
• кут нахилу системи;
• розташування ревізійних точок.

Якщо не намічається підключення нових точок, то можна не змінювати існуючу розводку каналізації. Це спростить підрахунок необхідного матеріалу. Довжину всіх труб вимірюють на місці, якщо вони проходять крізь стіну, то буде потрібно розмір кожної ділянки.

Діаметр каналізаційних труб підбирається не довільно, існують рекомендації по їх розміру:

• для стояка перетин - 110 мм;
• для унитаза – 110 мм;
• для ванни, мийки та інших приладів - 50 мм.

Для підключення деяких приладів іноді використовують трубу 32 мм.

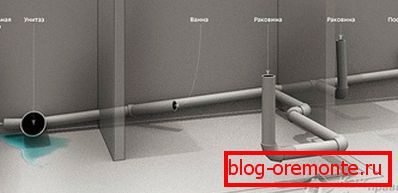

Ухил теж не доведеться вибирати самостійно, труби з діаметром до 50 мм розташовуються під кутом 3 ?, а 110 мм - 2 ?. Це означає, що на ділянці в 1 метр змінюється нахил на 3 та 2 см, відповідно. Правильне розташування магістралі забезпечує рух води в самопливної системі.

вибір матеріалу

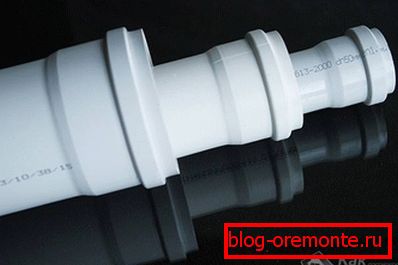

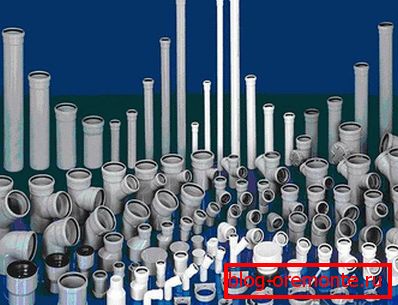

Каналізація в квартирі монтується із пластику, з чавунними трубами працювати складніше. Використовуються полімерні труби трьох видів: ПВХ, пропіленові і поліетиленові. Ці вироби схожі за зовнішнім виглядом і властивостями:

• гладка поверхня, на якій не накопичуються відкладення;
• міцність, стійкість до корозії;
• легка вага;
• довговічність;
• монтаж не требует сварки.

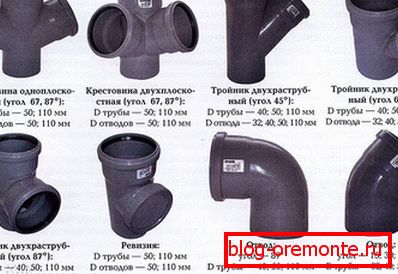

Для з'єднання труб необхідні спеціальні елементи: відводи, трійники, переходи з металу, манжети. Краще купувати весь необхідний матеріал від одного виробника, це гарантує точність збігу всіх діаметрів. Герметизація стиків зажадає силіконової змазки, її також купують заздалегідь. Отже, для роботи нам будуть потрібні:

• пластикові труби діаметром 50 і 110 мм;
• фітинги;
• ущільнювальні манжети;
• хомути з пластика, обрані по перетину труб;
• ревізійний люк, який встановлюється на загальний стояк;
• силіконовий герметик.

Інструменти:

• перфоратор;
• болгарка;
• молоток;
• ножівка для ножів;
• зубило;
• розвідні ключі різного розміру.

Демонтаж старої системи

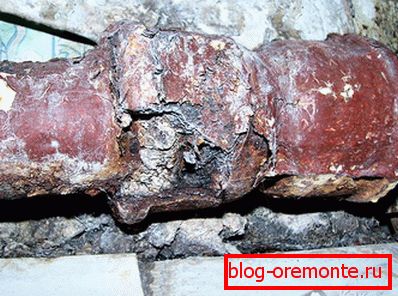

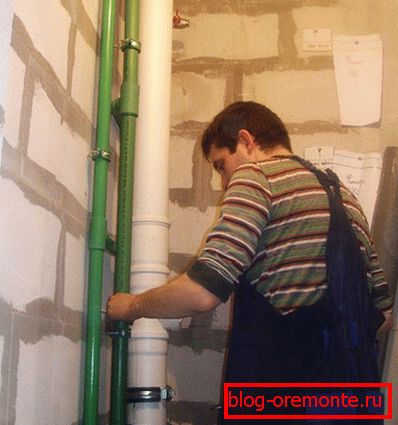

Заміну каналізації починають зі стояка. Це найскладніша ділянка, по ньому проходять стоки з сусідніх квартир, тому на час заміни труби, сусідів потрібно попросити якийсь час не користуватися каналізацією. Демонтаж відбувається наступним чином:

1. Відкривається доступ до місця стикування стояка з сусідньою ділянкою. Для цього може знадобитися розбивання частини перекриття.
2. Частина чавунної труби вирізається болгаркою. Якщо прорізати повністю немає можливості, то її можна розбити молотком. Роботи повинні проводитися акуратно, так як відколовся шматок труби може залишитися всередині і заблокувати всю трубу.

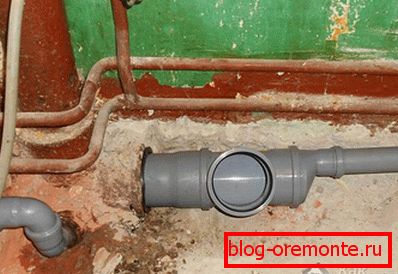

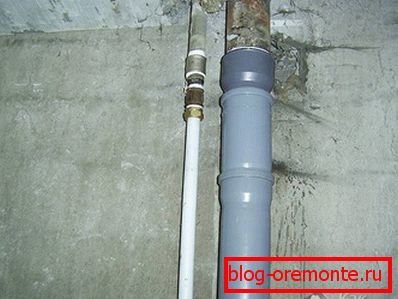

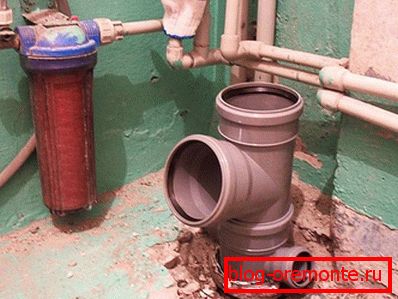

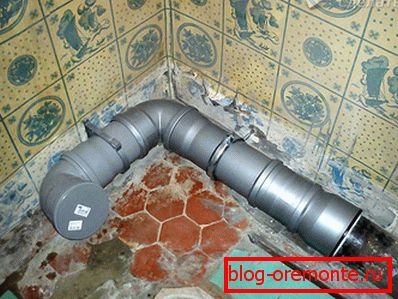

3. У нижній частині стояка близько статі встановлюється трійник. Пряма пластикова труба, обрана для стояка, з'єднується вгорі з залишком чавунної труби за допомогою перехідної манжети. Кріплення з трійником здійснюється розтрубом. Герметичність стику забезпечує гумове кільце і силіконовий герметик.
4. Труба кріпиться до стіни хомутами. В районі розтрубів труба кріпиться жорстко, в інших місцях фіксація плаваюча.

Закінчивши установку стояка, приступають до розводки.

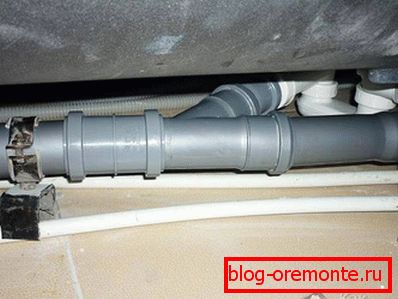

Монтаж каналізаційної системи

Всі сантехнічні прилади від'єднуються від труб, які необхідно демонтувати. Після видалення старої системи розмічається розташування нової магістралі. При установці трубопроводу краще прямі ділянки, вигинів і поворотів, які провокують засмічення, має бути мінімальна кількість. Правильний монтаж каналізації з невеликою кількістю з'єднань і витриманим кутом нахилу забезпечує самоочищення системи. З кожним змивом потік забирає залишок від попереднього потоку.

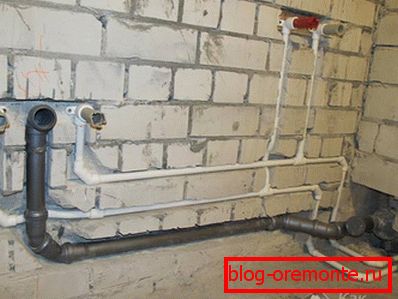

Організувати розмітку ухилу труб можна за допомогою лінії на стіні або шнура, закріпленого у вищій і нижчій точці каналізаційної системи. З цієї розмітці визначаються місця установки кріплення, для труб O 50 мм хомути ставляться через 50 см. Для зняття напруги в трубах необхідно комбінувати два типи кріплення:

• жорстке - труба фіксується хомутом з гумовою прокладкою;
• плаваюче - кріплення дозволяє трубі переміщатися, виконується без гумової вставки.

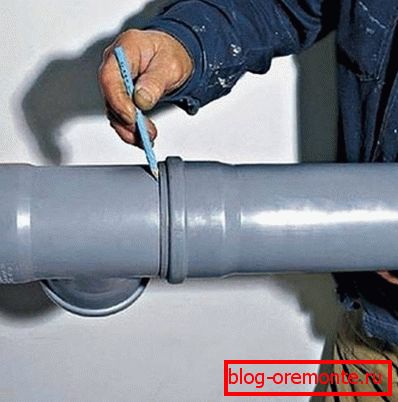

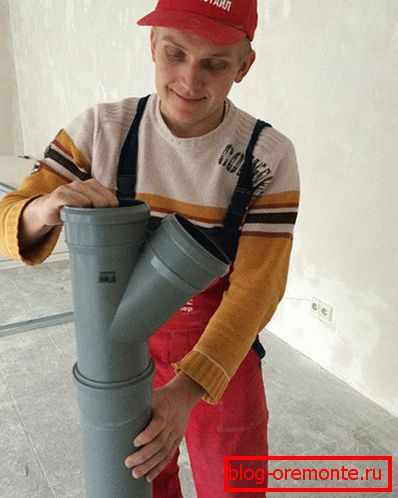

Перед монтажем труб з них потрібно зняти фаску і зачистити краю, щоб не було задирок. Внутрішня поверхня труби і фітинга повинна бути чистою і сухою. При виконанні з'єднання кінець труби вставляється в розтруб до щільного прилягання. Для посилення герметичності на гумове кільце наноситься силіконова змазка. Розтруби повинні розташовуватися за течією води. В процесі експлуатації каналізації відбувається температурна деформація пластика. Щоб шов не втратив герметичність при розширенні матеріалу, залишають зазор в 1 см. Це робиться так: труба вставляється в розтруб до упору, потім робиться відмітка на 10 мм і деталь висувається назад до цієї позначки.

Щоб не довелося переробляти готову систему, варто зробити пробний монтаж без граматичних з'єднань. Переконавшись в правильності установки і наявності всіх деталей, можна виконувати остаточну збірку.

Рекомендации по монтажу:

1. Різати можна тільки прямі пластикові труби. Найчастіше в домашніх умовах розріз виконується ножівкою по металу, обов'язково під кутом 90 ?.
2. При необхідності виконати поворот, краще скористатися двома відводами по 45 ?. Вони не так кардинально розбивають рухомі стоки, тому засмічуються рідше.
3. Першим до системи приєднується унітаз, потім інші сантехнічні прилади.
4. На складних ділянках встановлюють сегмент, званий ревізія. Він має отвір закрите гумовою кришкою, через яке можна оглянути внутрішню поверхню труби.
5. Частина сантехніки з'єднується з каналізацією безпосередньо, але є прилади, які вимагають установки сифона. Це пристрій з вигином у вигляді коліна, всередині якого постійно знаходиться вода для гідрозатвори. Сифон не дає неприємним запахам з каналізаційної системи поширюватися в приміщенні.
6. Розводка каналізації виконується не тільки уздовж стін, але і в штробі. Перед приміщенням в стіну труби обертають м'яким матеріалом для зниження шуму. Щоб в стики не потрапив цемент, їх заклеюють скотчем. У штробах труби фіксуються плаваючим способом.
7. Торці горизонтальних відводів закривають заглушками.

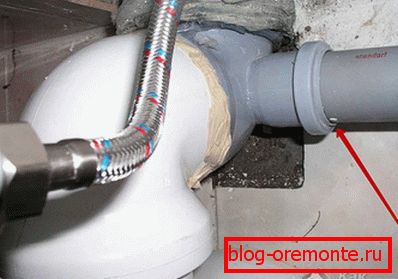

Після монтажу необхідно перевірити герметичність зібраної системи на всіх ділянках розводки по квартирі і в місці з'єднання зі стояком. Надійність стикування нового стояка з сусідської трубою перевіряють після спуску води у верхній квартирі. Для перевірки набирається вода в ванну, а потім виймається пробка, відкриваються обидва крана на кухні, зливається вода в унітазі. Надійність стиків оцінити нескладно - вони всі повинні бути сухі.

Відео

У цьому відео показано, як проводиться заміна квартирної чавунної розводки каналізації в сталінці на пластикову:

Фото
