Каналізація в лазні своїми руками

Баня є спорудою, в якому люди приймають приємні процедури під впливом гарячої пари. Для пара, як відомо, потрібна вода, а вона по ходу заходу повинна відводитися в каналізацію. Про її устрій в такому приміщенні піде мова далі.

Пристрій дренажного колодязя

Дренажні колодязі в системах зовнішньої каналізації передбачаються для бань невеликих габаритних розмірів, в яких періодично париться невелика кількість людей. В даному варіанті відсутня необхідність будувати складні системи відводу стічних вод, так як такий пристрій тільки невиправдано збільшує витрати. Достатнім заходом для відводу стоків є їх дренування через колодязь в грунтові шари. При влаштуванні дренажного колодязя особливу увагу потрібно приділяти його глибині. Нижня відмітка споруди повинна бути нижче приблизно в 2 рази від глибини промерзання, яка визначається для кожного регіону за спеціальними картками або таблицями. Щоб побудувати дренажний колодязь, необхідно виконати наступні роботи:

1. Викопується яма під колодязь певної глибини з вертикальними стінками і рівним дном, яке обробляється глиною з товщиною шару до 10 см.
2. Колодязь повинен бути приблизно на 0,5 м засипаний гравієм і піском.
3. Глиною також має бути оброблено дно траншеї. В результаті повинен вийти жолоб з добре вирівняною поверхнею і стічних ухилом близько 3º.
4. Зверху над глиною влаштовується дренажна засипка з щебеню і піску.
5. Поверх дренажу насипається земля, яка старанно утрамбовується.
6. Незважаючи на те, що від спеки течуть теплі стічні води, трубу потрібно утеплити. Це допоможе уникнути неприємностей в зимовий період часу.

Даний варіант каналізації досить затребуваний, тому що при хороших результатах експлуатації витрати на будівництво досить прийнятні. Але потрібно знати, щоб система стоків якісно функціонувала довгий час, піщану і гравійну засипку колодязя періодично потрібно буде очищати від забруднень.

Типи вживаних труб

Щоб зібрати в лазні стічні води і відвести їх в дренажний колодязь, необхідно змонтувати систему з труб. Останні можна вибирати з різних матеріалів, але з урахуванням їх терміну експлуатації, реакції на гарячу воду і вартості. Наприклад, можна застосувати труби сталеві, азбестоцементні, чавунні, пластикові (в першу чергу це стосується виробів з ПВХ).

• Чавунні труби довгий час заслужено застосовувалися для облаштування стічних мереж. Використовуються вони і сьогодні, але так як вони порівняно дорого коштують і чимало важать, на практиці зараз все частіше застосовують більш сучасні і дешеві аналоги. Крім того, реальний термін експлуатації цього матеріалу становить лише кілька десятиліть.
• Сталеві труби, як відомо, мають властивість коррозировать. Тому їх застосування у вищезгаданій системі також не є найкращим варіантом. Щоб такі труби довше прослужили, поверхня їх повинна бути покрита цинком.

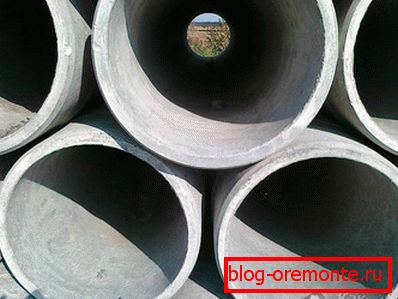

• Непоганий варіант відведення стоків - азбестоцементні труби. Раніше вони були досить затребувані і легкодоступні. До переваг таких виробів можна зарахувати їх довгий термін служби. Однак азбестові труби, також як і чавунні, останнім часом втратили актуальність через появу на ринку більш конкурентоспроможних виробів.

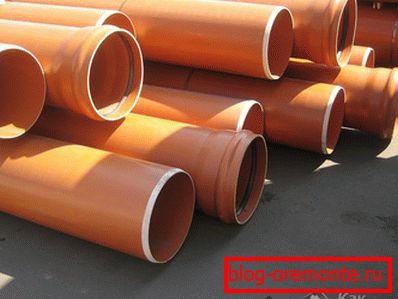

• Сьогодні для пристрою системи найбільш затребувані пластикові труби. Вони недорого коштують і мають довгий термін служби. Крім того, такі труби не піддаються впливу агресивних компонентів стоків. Наприклад, ПВХ вироби розраховані на термін експлуатації в 50 років. Це говорить тільки про те, що каналізація з труб ПВХ при якісному монтажі не повинна створювати проблем господарям споруди довгий час.

Особливо потрібно відзначити модифікацію труб ПВХ з високим вмістом хлору. Хлоровані вироби добре витримують високу температуру води - до 95 С.. Крім того, час монтажу таких труб в кілька разів менше в порівнянні з прокладкою чавунних виробів. Ще один плюс в сторону вибору полівінілхлоридних труб полягає в тому, що перевозити їх легше в порівнянні з аналогами з інших матеріалів.

На відміну від чавунних виробів, труби ПВХ можна привезти, прив'язавши їх до багажника легкового автомобіля.

монтажні роботи

Пристрій системи може проводитися за різними схемами і в залежності від них застосовується певний вид монтажу. Умови експлуатації лазні диктують певний вид робіт, які будуть виконуватися при прокладанні каналізаційної системи. Перед монтажними роботами повинна бути викреслена аксонометрична схема розводки трубопроводів. Для побудови дренажних стоків необхідно буде виконати певну роботу.

• Спочатку відбувається пристрій внутрішньої системи. Від душової, парилки і мийної відводять трубопроводи. Щоб стік води відбувався в оптимальному режимі, труби потрібно монтувати з нахилом приблизно 3º.
• Потім настеляються підлоги, які при капітальному пристрої повинні мати нахил, що сприяє стоку води в приймальний жолоб.
• Після цього монтується стояк, який для вентиляції повинен мати вихід на дах.
• У декількох метрах влаштовується дренажний колодязь. До нього від місця випуску стояка повинна бути вирита траншея.
• Після засипки траншеї і дренажного колодязя, що фільтрує шаром з щебеню і піску зверху йде покриття землею з наступним трамбуванням.

Якщо в ланцюзі стокового обладнання присутня приямок, то при його пристрої потрібно звернути увагу на характеристики грунту. Якщо він добре вбирає рідину, приямок потрібно обробити водонепроникними матеріалами. До них можна зарахувати бетонні плити або плоский шифер. Приямок може бути квадратної форми з розмірами ребер від 0,5 м.

На етапі зведення фундаменту лазні потрібно врахувати майбутню прокладку каналізації і організувати всі необхідні отвори під труби.

Позбавлення приміщення від неприємних запахів

Якщо неправильно змонтувати стоковий систему, то в її приміщенні буде постійний неприємний запах. Щоб цього не сталося, потрібно передбачити на мережі установку гідравлічного затвора і витяжку у вигляді вентиляційного стояка. Як сифона можна використовувати U-подібну трубу, заповнену водою. Рідина в затворі буде являти собою своєрідну пробку, яка не дозволить поширюватися в приміщеннях неприємного запаху. При влаштуванні сифона повинні дотримуватися такі умови:

• Діаметр труб повинен бути максимально допустимим. Це зменшить ризик засмічення трубопроводів. Найбільш оптимальний діаметр трубних виробів не менше 100 мм.
• Випуски повинні бути з'єднані зі стояком, який забезпечить вентиляцію у внутрішній мережі.

Якщо зовнішню каналізацію не вдалося спорудити невеликої довжини, то на мережі потрібно обладнати оглядовий колодязь діаметром в 1 м, завдяки чому можна буде проводити очистку системи. Побудувати колодязь можна з цегли або бетонних кілець. Днище колодязя повинно бути забите бетонним розчином. Щоб уникнути промерзання труби взимку на горловину колодязя бажано встановити 2 кришки, при цьому нижня повинна бути утеплена.

Дивіться також:

• як зробити септик з еврокуба;
• як зробити котел для опалення.

Відео

У наступному відеоролику показано, як влаштований в лазні слив з гідрозатворів:

А в цьому відеоматеріалі буде розказано про організацію системи, яка виконана з порожньою пластиковою бочки, перевернутої догори дном:
