Кроквяна система двосхилого даху 2

Двосхилий дах завдяки простий, надійної і представницької конструкції популярна вже багато років. Залежно від величини нахилу скатів, її використовують в регіонах з різною кількістю опадів. Кроквяна система двосхилого даху забезпечує природний сход опадів.

Моделі двосхилим даху

1. Симетрична - обидва ската мають однакову довжину і монтуються під одним кутом. Такий дах являє трикутник з тупим або гострим кутом.

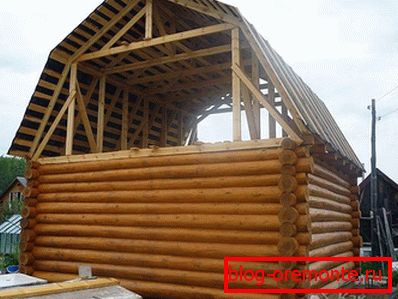

2. Ламана дах створюється для розміщення мансардного кімнати, її кроквяна система має на увазі складну, дворівневу конструкцію.
3. Різні кути скатів - це оригінальна конструкція, що підкреслює незвичайну архітектуру будинку.

Значення кута нахилу

Кут нахилу вибирається після аналізу декількох показників: виду покрівельного покриття, кількості опадів, вітрового навантаження. Для регіонів з рясними опадами рекомендується маленький кут скатів, але не менше 5 градусів. На крутий поверхні не затримуються снігові маси. Пологі покрівлі з тупим кутом скатів підійдуть для легковажного клімату.

Кроквяна система двосхилого даху повинна відповідати прийнятим нормам безпеки і будуватися відповідно до стандартів.

системи крокв

Несучі елементи і крокви беруть на себе навантаження від зовнішніх сил і перерозподіляють її на стіни будівлі. Від їх надійності залежить міцність всього даху. При спорудженні конструкції використовують дві системи пристрою крокв:

• Висячі - кроквяні ноги мають дві точки опори на стінах будівлі. Вони відчувають навантаження на стиск і вигин. При відстані прольоту, що перевищує 8 метрів, потрібна установка бабки з підкосами. Щоб мінімізувати можливі перешкоди крокв на стіни будівлі, їх з'єднують затягуванням.
• Похилі - ці бруси мають опору на внутрішню стіну або спеціальну конструкцію.

При неможливості використовувати одну з систем в чистому вигляді, вдаються до гібридної конструкції, що дозволяє чергувати висячі і наслонние крокви.

розрахунок матеріалів

Пристрій кроквяної системи двосхилого даху дозволяє провести розрахунки самостійно, спираючись на знання геометрії. Для обчислення площі конструкції потрібно встановити довжину ската. Кількість необхідного матеріалу залежить від кута нахилу. Гострий кут дозволяє заощадити, але при цьому мінімізується горищне простір.

Висоту коника, довжину крокв і площа даху розрахуємо за допомогою геометричних формул. Для наочності підійде схема будинки. Приклад - візьмемо кут нахилу ската в 45 градусів, ширина будинку (підстава рівнобедреного трикутника) - 6 м, довжина - 10 м.

Спочатку ділимо трикутник навпіл висотою, опущеною з верхнього кута. Виходить два прямокутних трикутника, а один їх катетів - шукана висота покрівлі. Висота ділить трикутник навпіл, значить, один катет - 3 м. Другий обчислимо за формулою:

3? тг 45⁰=3 м.

Знаючи катети, по теоремі Піфагора розрахуємо гіпотенузу, яка є кроквою:

3² + 3² = X² .

Довжина крокви дорівнюватиме квадратному кореню з 18, приблизно 4, 25

Кількість крокв вираховується діленням загальної довжини на крок (0,6 м):

10: 0,6 = 16,6 - це значення потрібно подвоїти.

Площа обчислюємо, перемноживши довжину ската і вдома і, помноживши значення на 2:

4,25 ? 10 ? 2 = 85 м².

Використовуючи різні формули, можна підрахувати необхідну кількість матеріалів.

Установка кроквяної системи

Несучим підставою для даху є мауерлат - міцний брус перерізом 150 × 150 мм з оброблених хвойних порід дерева. Його кріплення виконується на анкера, замуровані в верхньому ряду кладки. Вони повинні підніматися на 2-3 см над брусом, щоб забезпечити місце для закручування гайки. Під мауерлат настилається шар руберойду для захисту від вологи. Між стінами укладається поперечний брус, що скріплює мауерлат і оберігає від поздовжніх навантажень. Для підтримки коника укладають спеціальний брус уздовж ската - лежень, з перетином рівним мауерлату. При значній ширині будівлі необхідна установка прогонів.

Перетин крокв обумовлено кроком і довжиною кроквяної елемента, зазвичай це дошки 50 × 150 мм. Кроквяні ферми простіше збирати на землі і готовими подавати на дах. Для шаблону беруться дві дошки, рівні за довжиною крокв, і з'єднуються цвяхом. Вільні кінці укладають на опори, що вийшов кут фіксують поперечиною. Місця і форму запилів відзначають за допомогою другого шаблону, виготовленого з фанери. Бруси скріплюються під потрібним кутом болтами, на них виконуються запили, а після ферми піднімають нагору для монтажу.

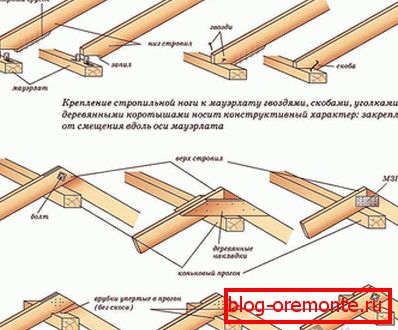

Першими встановлюються крокви на фронтонах. До мауерлату вони кріпляться за допомогою куточків або скоб. Перші ферми виставляються строго по рівню. Між ними простягається шнур, який є орієнтиром для установки інших елементів.

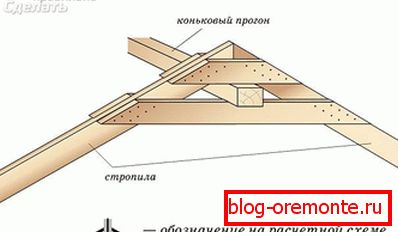

Щоб надати достатню жорсткість всієї конструкції до крокви кріпляться підкоси і ригелі. Коньковий прогін кріпиться болтами до кожної кроквяної фермі. Цей початковий елемент повинен виготовлятися з міцного бруса.

При значній ширині будівлі необхідна установка прогонів, це горизонтальний брус розміром в 50? 150 мм, що підтримує крокви. Для його монтажу встановлюють вертикальні стійки, що опираються на лежень. Ці елементи стануть основою каркас для горищного приміщення.

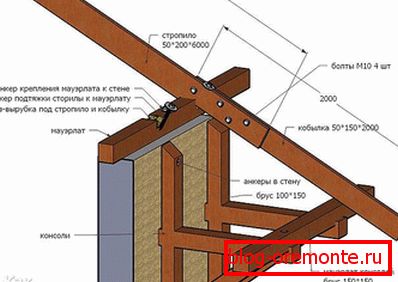

Щоб уникнути стікання води на стіни, необхідно передбачити звис, для цього крокви роблять звисаючими на 30 см або прикріплюють додаткові дошки «кобилки».

На готові крокви набивається решетування, для кожного покрівельного матеріалу підбирається потрібний крок, для бітумної черепиці виконується суцільний настил. Утеплення покрівлі - важлива частина будівництва. Скоротити до мінімуму тепловтрати можна, грамотно уклавши утеплювач. Для цього береться базальтова вата, ширина матеріалу дорівнює кроку між кроквами, що дозволяє швидко і надійно виконати утеплення. Забезпечити надійний захист покрівлі від вологи допоможе укладання гідроізоляції.

Симетрична модель двосхилим даху є найпростішим в зведенні і надійним при експлуатації варіантом. Навантаження в кроквяної системі розподіляється рівномірно, що дозволяє продовжити час служби конструкції. Наочні відео уроки допоможуть освоїти тонкощі роботи.

Відео

У цьому відео пояснюється, як будувати кроквяну систему двосхилим даху:

У цьому відеоролику ви можете побачити кроквяну систему на прикладі однієї двосхилим даху:
