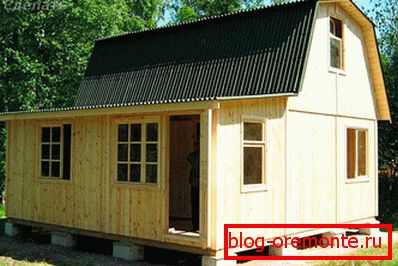

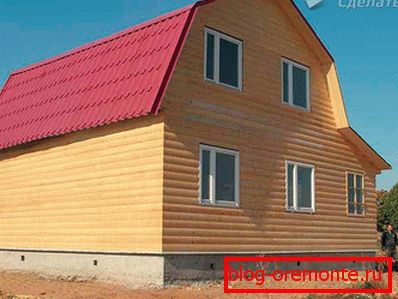

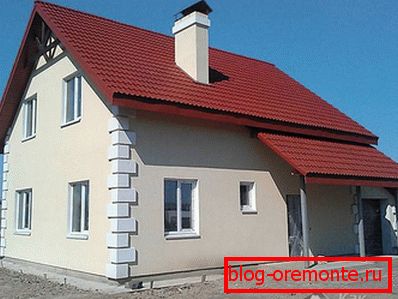

Серед різноманіття конструкцій покрівлі особливе місце займає ламана двосхилий дах. Її особливість в розподілі ската на кілька площин, що дає можливість використовувати простір під дахом для влаштування мансарди. Наявність кімнати під дахом скоротить загальну тепловіддачу будинку. Ламана дах своїми руками може бути правильно побудована тільки при наявності грамотних розрахунків і дотриманні всіма нормативами при будівництві.

Як вибрати кут нахилу

При виборі кута, під яким встановлюються скати даху, необхідно враховувати:

вид покрівельного покриття;
кількість опадів і силу вітру;
призначення кімнати - для житлового приміщення висота коника не повинна розміщуватися нижче 2,5 метра.

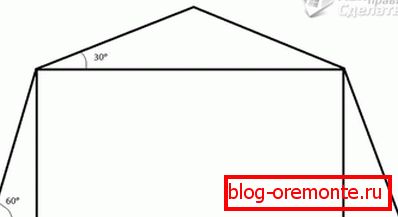

Оптимальним значенням для верхніх скатів вважається 30-45 градусів, для нижніх - 60 градусів.

складання проекту

Будь-яке будівництво починається з креслення, а така складна конструкція як ламана дах, потребують складання докладної схеми з усіма розмірами і розрахунками. Почати роботу можна з перегляду фото і схем, які допоможуть зрозуміти, як побудувати конструкцію ламаного даху. Знаючи розміри будівлі, тип покрівельного і утеплювального матеріалу, можна за спеціальними калькуляторам розрахувати розміри складових для кроквяної системи.

Витрата матеріалу для покрівельного покриття, а також гідроізоляції обчислюється за величиною площі даху, яку підраховують, складаючи величину всіх скатів. Шар утеплювача для мансардного даху повинен складати не менше 20 см.

матеріал

Перед тим як зробити ламану дах, підбирають якісний матеріал для її зведення. Для цього набувають сухий клеєний брус, вологість якого складає 18-22%. Перед початком монтажу він проходить обов'язкову обробку антисептиком і засобом перешкоджає горінню. Обробку складами проводять на відкритому просторі, засоби наносяться двома шарами.

брус для мауэрлата 200?200 мм, для подкосов 50?100 мм;
доска 50?150 мм;
необрізні дошка;
металеві скоби, куточки, болти, цвяхи, саморізи;
рейки для обрешетки 25?50 мм;
пароізоляційна мембрана, утеплювач, гідроізоляція;
покрівельний матеріал.

етапи будівництва

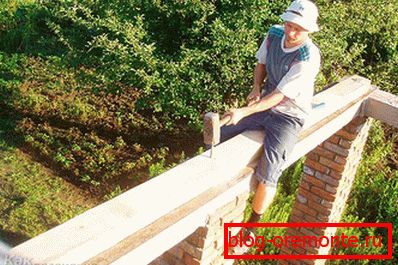

Винагорода Установка кроквяної конструкції передбачається на етапі зведення стін. У верхньому ряду закладаються спеціальні шпильки для подальшого кріплення мауерлата, що є основою покрівлі. Цей брус укладається по всьому периметру стін, в просвердлені отвори вставляються приготовані шпильки і закручуються гайками. Крок шпильок становить два метри, оптимальний варіант, якщо вони будуть розташовуватися між кроквами. Під мауерлат укладається руберойд, що забезпечує захист від вологи. Для надійного утримання конструкції використовують обв'язку з дроту.

Балки. Товстий брус з перетином 200? 200 мм укладається безпосередньо на мауерлат або в спеціальні кишені, залишені в кладці стін. Краї балок, розташованих на кладці, промазують мастикою. Брус послужить опорою для вертикальних стійок. До мауерлату вони кріпляться металевими куточками. Потрібне строге дотримання горизонтального рівня, щоб вийшла якісна основа для покрівлі. Змінити становище балки можна, підкладаючи дошки.

Установка крокв. Першими виставляються вертикальні стопа на фронтонах. Їх рівень контролюється за допомогою схилів. Стійки тимчасово фіксуються розпірками. Між виставленими кроквами натягують шнур і встановлюють всі залишилися стійки з кроком рівним розташуванню балок. На стійки укладаються прогони з дошки, їх кріплення здійснюється куточками і саморізами. Зверху прогонів кріпляться подовжні затяжки, що з'єднують паралельні стійки і завершальні верхню обв'язку. До остаточної установки залишилися крокв, затягування підпираються підкосами.

Нижні крокви встановлюються з опорою на прогін і мауерлат. Щоб полегшити роботу з підготовки брусків, попередньо виконується шаблон. Тонка дошка прикладається до прогону і виконується відпилювання під потрібним кутом. Всі нижні крокви підрізають за зразком і встановлюються. Нижня частина, що лежить на мауерлат, випилюється на місці. Для кріплення використовують пластини або куточки, закручуючи їх саморізами або забиваючи цвяхами.

Перед установкою верхніх висячих крокв, необхідно намітити центр даху. Для цього використовують тимчасову стійку, закріплену по центру мауерлата і фронтоном затяжки. Верхній край дошки позначить центр покрівлі. До цієї дошки прикладають основу для шаблону, за яким будуть виконуватися запили верхніх крокв, другий край заготовки спирається на прогін.

Всі верхні крокви мають однаковий розмір, тому вони підпилюються за одним шаблоном. Верхні кінці крокв з'єднують обрізками дошки, пластинами або ботами. Нижня частина вставляється запилом в прогін і кріпиться куточками. Кожну кроквяну ногу підтримують підвісний стійкою розміром 25 × 150 мм, яка кріпиться до місця з'єднання крокв і до затягуванні.

Нижні крокви зміцнюють постійними підкосами. Для цього використовують дошку 50? 150 мм, нижній кінець зрізають під кутом і встановлюють на балку, верхній кріпиться до крокви болтом або шпилькою. Встановивши всі підкоси, прибирають тимчасові підпори.

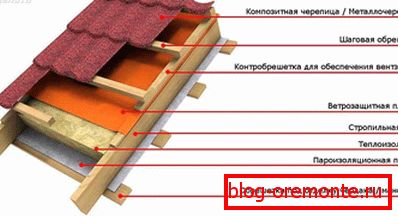

Решетування і покрівельний пиріг

Після закінчення монтажу кроквяної конструкції необхідно грамотно укласти всі шари покрівельного пирога. Спочатку крокви обшивають пароізоляційною мембраною, починаючи знизу даху. Стики матеріалу проклеюють скотчем. Потім укладають утеплювач. Між шаром утеплювача покрівлею необхідно встановити продухи для вентиляції простору. Низька якість провітрювання призведе до появи конденсату і вогкості. Покрівельне покриття варто підбирати з урахуванням його теплоізоляційних якостей, тому використання металу не бажано. Як утеплювач вибирайте безпечні негорючі матеріали, які не схильні до дії вологи. До таких матеріалів можна віднести спінений полістирол і піноскло. Після утеплення виконується укладання гідроізоляції.

Решетування виконується безпосередньо під обраний вид покрівельного покриття.

Пристрій ламаного даху не тільки додасть архітектурі будинку особливий вид, але подарує додаткову житлову площу. Перегляд відео з поясненнями нюансів будівництва допоможе правильно виконати роботу.
