Металевий навіс своїми руками

Абсолютно будь-який власник котеджу або заміського будинку стикається з необхідністю облаштування навісу для свого залізного друга. Ця обставина обумовлена ​​в першу чергу універсальністю конструкції, оскільки вона може використовуватися не тільки для автомобіля, але і для складування садового приладдя і невеликих технічних пристосувань. Додатково до цього ця споруда набуває більшої актуальності, коли необхідно припаркувати транспортний засіб на незначну кількість часу. У статті ми розповімо як зробити металевий навіс своїми руками для машини, надамо покрокові інструкції, фото і відеоматеріали.

Особливості конструкції і різноманітність її видів

Перед виконанням будівельних робіт слід визначити майбутнє місце розташування навісу, його стиль, визначитися з призначенням і типом будується конструкції. Крім цього, варто зробити вибір між стаціонарним і пересувним видом.

Перевагами стаціонарної споруди є практичність і довговічність, а рухомий - мобільність. Однак рухливий навіс вимагає виготовлення міцного каркаса, тому його будують в рідкісних випадках, коли необхідно тимчасово захистити автомобіль від опадів, прямих сонячних променів і пилу.

За типом розміщення навіси бувають окремо стоять і виконані в якості прибудови. Прибудовані споруди утворюють єдину конструкцію з довколишніх будівлею і об'єднуються часто спільним дахом.

Дах окремо стоїть навісу може бути купольної, дугового, арочної, односкатной і двосхилим.

В якості опорних стовпів можуть бути використані звичайні металеві або профільні труби, цегла і деревина. Разом з тим покрівельні матеріали також рясніють різноманіттям: профнастил, натуральна черепиця, полікарбонат, металочерепиця та т. Д.

Тип навісу і матеріал визначають складність і тривалість монтажу конструкції. Як правило, для більш простої та економічної збірки використовують металопрофіль та профнастил. Товщина стовпів і перекриттів вибирається залежно від розмірів конструкції і передбачуваного навантаження.

Підготовчі роботи

Для успішного виконання поставленого завдання необхідно скласти приблизний ескіз майбутнього навісу, підготувати інструмент, придбати витратні матеріали та фурнітуру. Необхідний інструментарій:

• будівельний рівень і рулетка;
• болгарка або пила для різання металу;
• дриль з перфоратором і набором свердел і біт;
• вестибюль;
• саморізи по металу або заклепки.

Від чіткого складання креслення залежить повна і об'єктивна оцінка кількості витратного матеріалу, а також необхідного обсягу кріпильних пристосувань, тому до складання названого документа варто поставитися з особливою увагою. Крім цього, не забувайте про техніку безпеки при роботі з металевими виробами.

підготовка майданчика

Приступаючи до виконання робіт, варто провести підготовку майданчика під конструкцію. Для цього відповідно до складеного ескізу разравниваем і утрамбовуємо землю на місці передбачуваного будівництва. Потім по периметру викопуємо ями під опорні стовпи глибиною від 50 до 100 см. Поглиблення обладнуються, таким чином, щоб вийшов прямокутник, як правило, в два ряди по 2-3 ями.

Установка опор

Металевий профіль слід нарізати за кількістю опорних стовпів, їх дина повинна становити 3 м. У залежності від обраного вами типу конструкції визначається спосіб кріплення стійок. При будівництві стаціонарного навісу опори встановлюються за рівнем і бетонуються, а при зведенні пересувного його аналога потрібна додаткова нарізка металевих труб з діаметром, дещо більшим, ніж у опорної труби, і довжиною, рівній глибині фундаменту. Підготовлені металеві відрізки монтуються в ями і заливаються цементним розчином. Потім в кожен з обрізків труб вставляється профіль В трубі і профілі просверливаются отвори і вся опора стягується болтами.

Для додання жорсткості і запобігання передчасного руйнування можна використовувати описані захисні «кожухи» і при облаштуванні стаціонарної конструкції. Єдина відмінність від пересувних навісів полягатиме в тому, що профіль необхідно приварити до металевої труби.

зведення даху

Дахи бувають цільними і розбірними. Їх переважне відмінність полягає в способі кріплення елементів між собою: в першому випадку складові частини зварюються, а в другому - стягуються болтами. Крім цього, конструкції бувають односхилими і двосхилими.

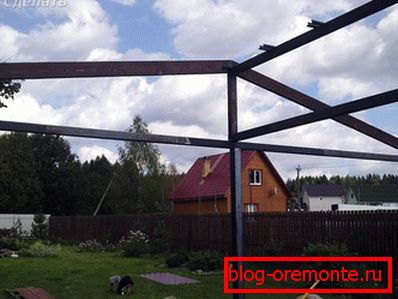

На прикладі нерозбірними двосхилим даху розглянемо технологію її монтажу. До опорних стовпів потрібно приварити шматки металевого профілю, таким чином, щоб вийшов правильний прямокутний каркас. Потім, приступаємо до зварювання крокв. На землі до балки з одного і з іншого боку приварюють шматки металевого профілю з кроком в 1 м під кутом не більше 30 ?. Важливо враховувати, що вийшла конструкція повинна кілька виступати за межі звареного верхнього каркаса. Далі розміщуємо зварені елементи на опорному прямокутнику, в місцях стиків проварюємо.

Для спрощення процедури спорудження каркаса для даху слід посилити металеве прямокутну основу, що знаходиться на опорах, поперечними балками по центру кожної зі сторін. Потім до центральної страхувальної балці наварюють 20-30 см відрізки профільної труби, які будуть виступати в ролі опори майбутнього коника. Далі трубами з профілю нарощені відрізки скріплюємо між собою і прямокутним підставою.

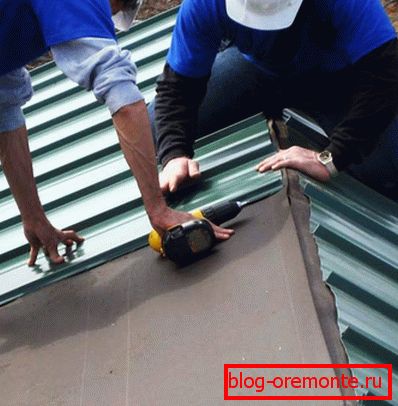

Закінчивши з установкою каркаса, приступаємо до обшивки профнастилом. Кріплення листів здійснюється безпосередньо до підготовленого каркасу на крокви внахлест один на одного за допомогою заклепок, саморізів або болтів.

При самостійному виготовленні навісу для машини важливо дотримуватися інструкції і дотримуватися розміри складових елементів, відображені в підготовлених кресленнях на підставі точних розрахунків. Всі ці умови в сукупності з правильним підходом і належним ретельністю дозволять вам спорудити якісний металевий навіс.

Відео

В цьому відеоматеріалі докладніше розповідається про тонкощі виготовлення металевого навісу:

Фото

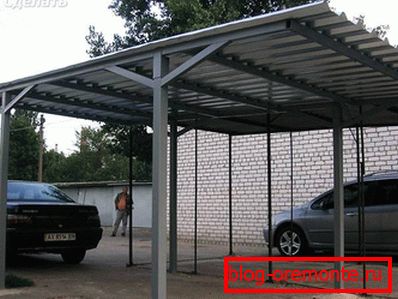

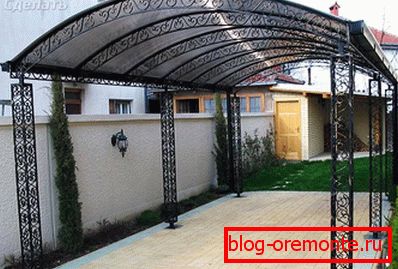

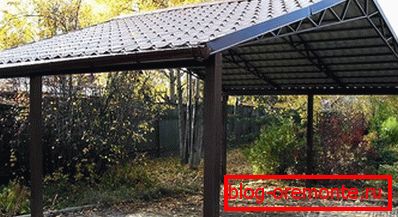

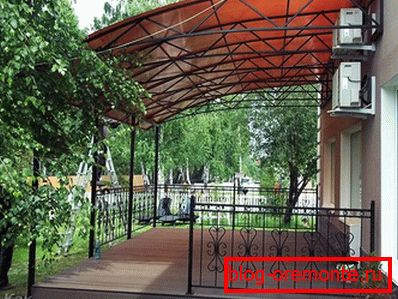

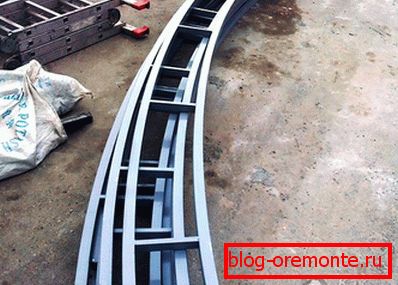

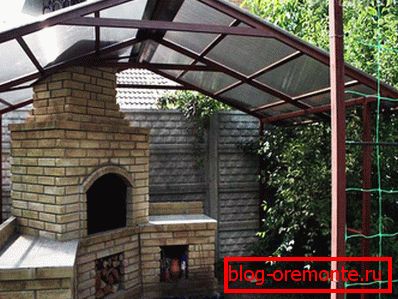

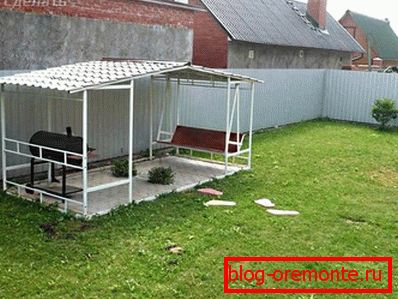

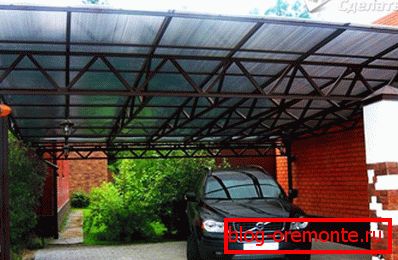

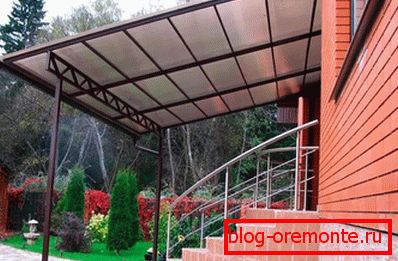

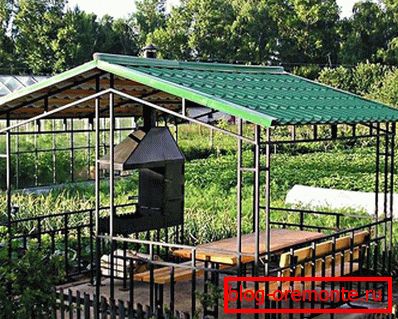

На фотографіях можна побачити різні варіанти облаштування металевого навісу:

схеми

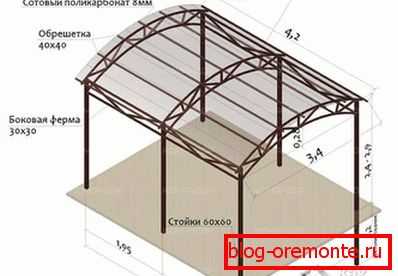

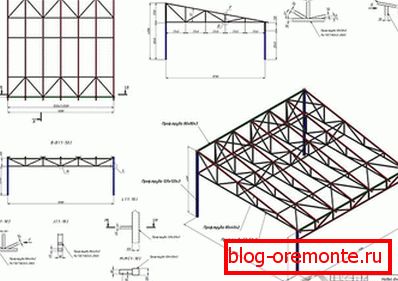

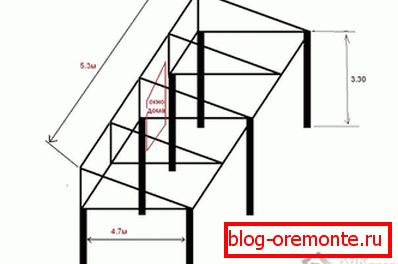

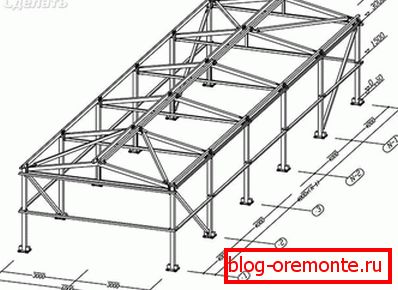

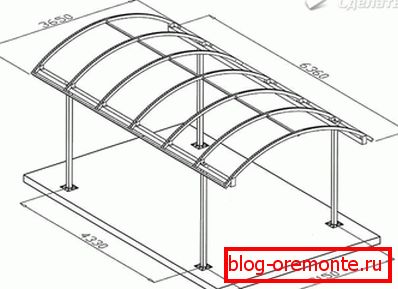

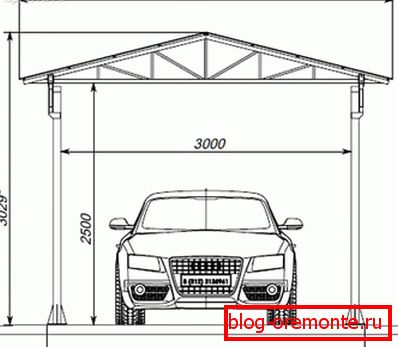

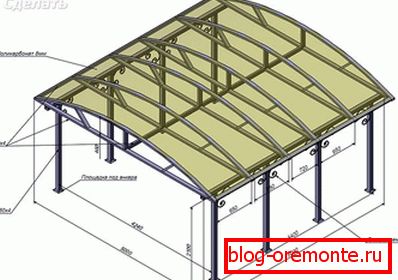

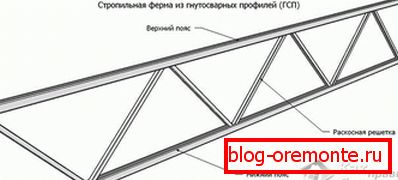

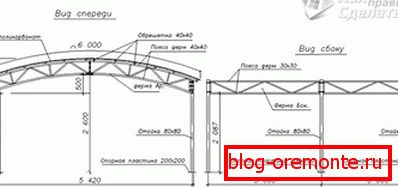

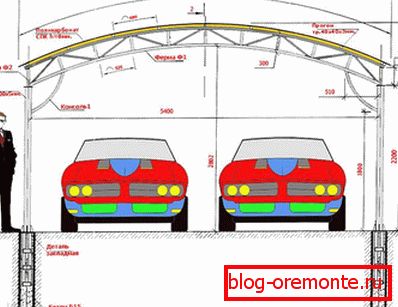

Якщо ви вирішили зробити металевий навіс, то надані схему можуть допомогти вам у виготовленні підходящої для вас конструкції:
