Монтаж однотрубної системи опалення поліпропіленовими

Побудувавши будинок, багато людей починають замислюватися, як зробити в ньому опалення. Відразу варто зазначити, що такий підхід в корені неправильний, тому що про це потрібно було подбати ще на стадії планування. Це обумовлено тим, що якщо захочеться виконати монтаж однотрубної системи опалення поліпропіленовими трубами, то це буде вже не так просто, і, можливо, доведеться руйнувати те, що вже було зроблено. Стосується це не тільки того, що проробляє отворів в стінах, а й штробления статі, так як цілком зрозуміле бажання зробити житло не тільки теплим, але і красивим, уклавши труби таким чином, щоб вони не псували дизайн опалювального приміщення.

Пристрій і особливості однотрубної системи

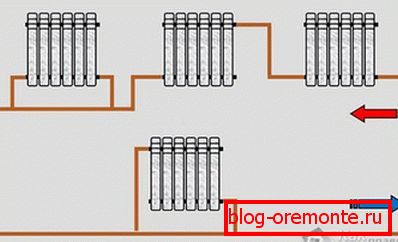

Особливість однотрубної системи опалення в тому, що від котла йде труба, другий кінець якої знову приходить до котла. Без розриву магістралі до неї підключаються радіатори опалення.

Такі системи опалення можуть бути:

• горизонтальними (проточні);
• з верхнім розведенням (вертикальні).

Обидві системи можуть бути як закритими, так і відкритими.

Класичною (найчастіше використовується) є горизонтальна розводка труб. Для доукомплектації будь батареї можна придбати:

1. радіаторний регулятор;
2. шарові крани;
3. термостатический клапан и пр.

Як уже згадувалося на початку статті, одним з переваг однотрубної системи є можливість заховати комунікації в підлозі. Це важливий фактор, адже зараз мало хто ховає радіатори опалення за фіранками, та це й не практично, так як порушується циркуляція повітря біля батарей, внаслідок чого доводиться піднімати температуру на котлі, а це призводить до зайвих витрат палива.

Якщо в зібраній системі немає контр-уклону або перепадів по висоті, то вона може працювати без насоса.

переваги

1. Монтаж однотрубної системи виконується меншою кількістю труб (30-40%).
2. Нескладна схема розводки, монтаж якої зможе виконати неспеціаліст.
3. У порівнянні з двухтрубной опалювальною системою монтаж однотрубної виконується швидше.
4. Система може бути змонтована як в одноповерховому будинку, так і будинку з декількома поверхами.
5. Чи не виникає проблем з приводу того, як при монтажі труб обійти дверний проріз.

недоліки

Поговоривши про переваги, потрібно згадати і недоліки.

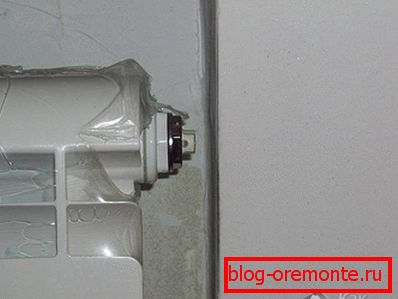

1. На кожній батареї повинен бути встановлений кран Маєвського або автоматична система відведення з системи повітря.
2. Нерівномірний розподіл теплоносія - до кожної наступної батареї приходить більш охолоджена вода, тому ККД останнього радіатора буде невисоким. Положення можна поліпшити, встановивши в систему циркуляційний насос.

планування

Не кожна людина може користуватися комп'ютерними програмами для моделювання в 3D проекції свого будинку, що, безсумнівно, було б дуже зручно. З огляду на цей нюанс, розглянемо, як зробити план вручну, розписавши все на аркуші паперу.

Складаючи схему, потрібно враховувати особливість монтажу системи з поліпропіленових труб - плавні повороти в ній зробити неможливо.

• Роблячи креслення, потрібно врахувати, що магістраль повинна бути покладена з невеликим ухилом - мінімум 0,5 см на 1 п. М. Труби, інакше без насоса вона працювати не буде.
• Визначаємося з місцем установки котла.
• Якщо з якихось причин труби не вийде заховати в підлозі, тоді доведеться виконувати зовнішній монтаж або частково ховати труби в підлозі - в місці найбільшого обніженія.
• На схемі відзначаємо місця установки батарей, відзначаючи якої потужності вони повинні бути.

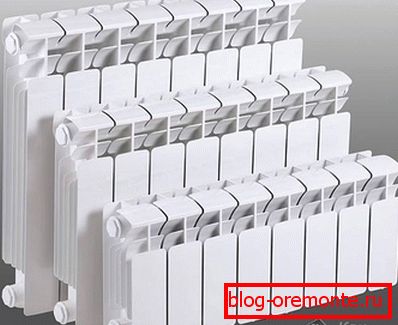

Визначаючи скільки секцій знадобиться для приміщення, потрібно враховувати, що кожна наступна батарея гріє слабше, тому потрібно збільшувати кількість секцій набраних батарей (або площа, якщо радіатори сталеві).

• Якщо будуть встановлені крани, теплорегулятор і т.п., то це теж повинно бути відображено на схемі.
• Маючи повну картину, можна підрахувати, скільки буде потрібно труб, фітингів і тих елементів, які заплановані для доукомплектації.

Монтаж

Для монтажу розглядається в статті системи опалення буде потрібно не так вже й багато інструментів. це:

• паяльник для монтажу пластикових труб;
• ножиці для різання пластикових труб;
• шейвер (якщо придбані труби з зовнішнім армуванням).

Цельнополімерние вироби годяться тільки для водопостачання. Потрібно купувати армовані труби, характеристики яких дозволяють їх застосовувати для опалення. Найкраще, якщо в якості армуючого шару використовується базальтове волокно або алюмінієва фольга - в такому випадку втричі зменшується коефіцієнт подовження труби, на відміну виробів зі скловолокном.

Насамперед виконується розмітка на стінах під кожну батарею. Їх потрібно встановлювати під кожним вікном - це буде перешкоджати стіканню холодного повітря на підлогу. Щоб батарея повністю виконувала свою роль, її довжина повинна бути не менше 70% від ширини віконного отвору. Також важливо витримувати відстань:

• Від підвіконня - 10-12 см.
• Від стіни - 3-5 см.
• Від підлоги - 8-12 см.

Купуючи батареї, необхідно взяти до уваги ці вимоги.

Про те, як дізнатися, скільки секцій батарей буде потрібно встановити для одного приміщення, можна прочитати в статті про біметалевих радіаторах.

Використовуючи горизонтальну розмітку, потрібно відзначити місця, в яких будуть встановлені кріпильні елементи з таким відстанню, щоб встановлений кріплення знаходився між секцій встановленої батареї.

• Перфоратором в стіні свердлити отвори, в які встановлюємо кріплення.
• Тепер потрібно підготувати батареї. Якщо вони з заводу обтягнуті плівкою, то її поки не потрібно знімати.
• Дотримуючись плану, встановлюємо воздухоотводчики, термостати і кульові крани.

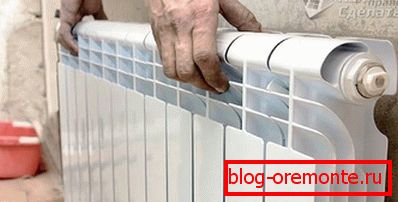

• Вішаємо батареї на свої місця і будівельним рівнем виконуємо перевірку горизонтальності їх положення.
• Далі виконується пайка труб. Важливо не забувати, що необхідно дотримуватися ухил основної магістралі.
• Байпас з насосом краще встановити на обратке перед котлом.
• В обов'язковому порядку потрібно встановити розширювальний бачок і блок з елементами групи безпеки.
• Однотрубну систему опалення необов'язково заповнювати водою з нижньої точки, так як все одно кожен радіатор буде з повітрям, який потрібно стравити. Якщо встановлена ​​автоматична система клапанів, то вони самі впораються з цим завданням.

Залишилося запустити котел і перевірити працездатність зібраної своїми руками однотрубної системи.
