Монтаж поліпропіленових труб своїми руками

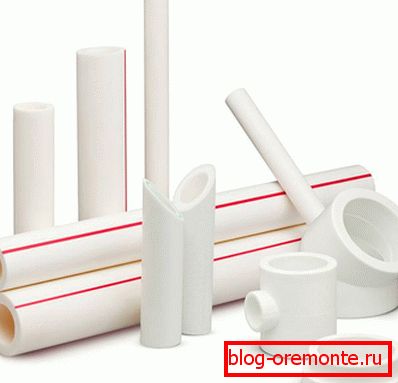

Найбільший попит при монтажі водопроводу або системи опалення набувають труби, виготовлені з поліпропілену. Матеріал, застосовуваний у виготовленні труб, продовжує їх термін служби до 50 років. Поліпропіленова труба не іржавіє, тому не вимагає фарбування, не потрібно і зварювання при установці трубопроводу. У даній статті ми поговоримо про монтаж поліпропіленових труб своїми руками, дамо покрокову інструкцію, а також продемонструємо фото і відео матеріали.

переваги монтажу

Для виконання монтажу трубопроводу не потрібно виконання зварювальних робіт. Всі з'єднання виконуються за допомогою пайки. Труба стикується в фітингу, а потім спаивается спеціальної муфтою. Перевага такої пайки полягає в тому, що вже через годину після пайки всієї системи, трубопровід готовий до використання.

підготовка інструменту

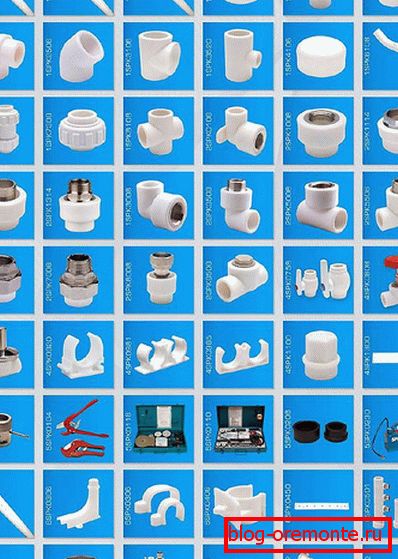

Крім наявності всіх необхідних деталей і матеріалів, для виконання монтажу трубопроводу необхідно підготувати весь інструмент.

1. Найголовнішим інструментом для роботи є паяльник, за допомогою якого буде виконуватися пайка муфт. Купуючи цей інструмент, не варто економити. Це може позначитися на якості пайки і швидкості виконання робіт, та й сам паяльник може дуже швидко перестати працювати. Якісний паяльник при довгій роботі не завдасть шкоди тефлоновому шару покриття насадок.
2. Для пайки вам будуть потрібні насадки під труби. В основному, вони йдуть в комплекті з паяльником.
3. Основна частина роботи буде виконуватися стаціонарно, тому під паяльник необхідна підставка.

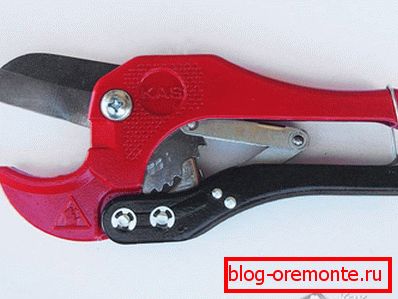

4. Щоб відрізати потрібну ділянку труби, знадобляться спеціальні кусачки, можна застосувати труборіз.

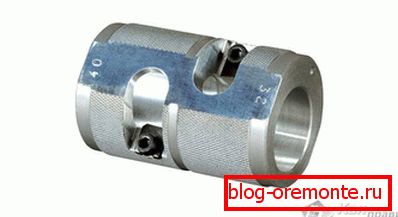

5. Зняття з труби шару алюмінію виконується за допомогою шейвера.
6. Щоб впаюються труба вільно входила в фітінг, потрібно зняти фаску краю труби, використовуючи Фаскознімачі.

Попередньо відвідайте будівельний магазин і купіть всі необхідні інструменти.

На чому можна заощадити

Провести пайку поліпропіленової труби підручними засобами не вийде. Але все ж, на деяких інструментах можна заощадити. Якщо має бути виконаний невеликого обсягу робіт, зі списку покупок можна викреслити кусачки або труборіз. Відрізання труби можна виконати болгаркою. Шейвер використовується тільки в тому випадку, якщо є алюмінієвий шар. Якщо цей шар відсутній, то і інструмент можна не купувати.

План роботи

Зважившись на самостійний монтаж трубопроводу, необхідно скласти план виконуваних робіт. Потрібно все розрахувати так, щоб пайка муфт в більшості випадків відбувалася не на вазі, а стаціонарно. В кінці роботи залишиться лише з'єднати всю систему і провести пайку останніх точок з'єднання.

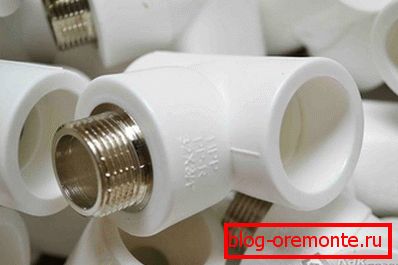

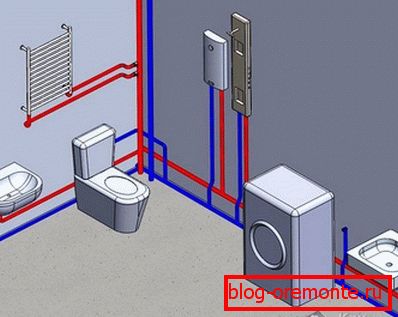

Перед початком роботи повинна бути ретельно опрацьована схема трубопроводу. Це сильно полегшить умови роботи, і вам не доведеться купувати зайві матеріали. Грамотно виконаний розрахунок дозволить виконати всі незручні місця пайки на столі.

Особливості пайки трубопроводу

Для виконання міцної пайки виконується прогрів зовнішнього краю труби і внутрішньої сторони муфти. Прогрівається тільки ту ділянку труби, який повністю увійде в муфту. Після з'єднання прогрітих ділянок, відбувається споювання поліпропілену.

На початку пайки необхідно підготувати сам матеріал. Виміряється і відрізається необхідна довжина труби. На краю відрізаною труби, з зовнішньої сторони, знімається фаска глибиною 3 мм, і під нахилом не менше 15 градусів. Краї спаюється матеріалів очищаються від забруднення і обезжирюються спеціальним розчином. І тільки тепер можна виконати пайку вироби.

Пайка труби

• Перед початком пайки паяльник встановлюється за допомогою підставки на столі і підключається до електромережі. Пайка відбувається при температурі 260 ° C. Тому, якщо паяльник має регулятор температури, його треба виставити на це значення. До відома: при інших температурах, пайка виробів не виконується. Отже, не варто переплачувати за покупку паяльника з регулятором температури.

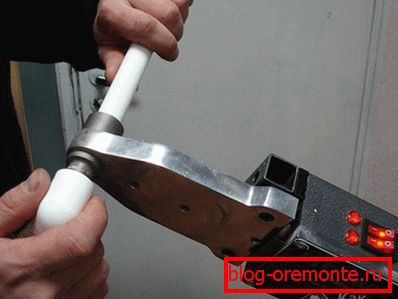

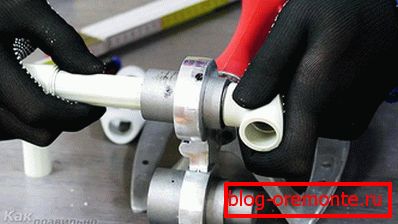

• Коли паяльник повністю прогрілося, можна починати процес зварювання деталей. Фітинг повинен прогріватися одночасно з трубою, тому з одного боку спеціального штиря надівається фітінг; труба, вставлена ​​в гільзу, надівається на другу сторону нагрівача. Після повного прогріву деталі швидко знімаються з паяльника і з'єднуються.
• При пайку необхідно дотримуватися час прогріву деталей, інакше деталь швидко деформується і стане непридатною для з'єднання. Недостатньо нагріту деталь не вийде надійно спаяти, в результаті чого утворюється текти в місці з'єднання.

Для визначення часу нагріву розроблена таблиця, якою користуються фахівці, виконуючи монтаж поліпропіленових труб.

• Труба вставляється в гільзу з невеликим зусиллям, також як і фітінг, який вдягають на стрижень нагрівача. Це відбувається через конструкції конусної насадки, яка виконана під кутом 5 градусів. Тільки середина фитинга збігається з діаметром труби.
• Перед розігрівом труби треба заміряти глибину краю гільзи. Виміряну відстань потрібно позначити на краю вставляється труби. Це необхідно для того, щоб не здійснювати зайвого тиску на трубу. Інакше, м'який край труби може зім'яти в вигляді потовщення, що призведе до зменшення перерізу труби. З досвідом такої упор буде відчуватися автоматично.
• Після нагріву з'єднання труби з муфтою виконується швидко. Труба вставляється в муфту строго прямо, без провертання. Для поправки з'єднання буде всього лише пару секунд. Після охолодження вони скріпили, і додається зусилля для поправки з'єднання може зіпсувати якість пайки.

монтаж системи

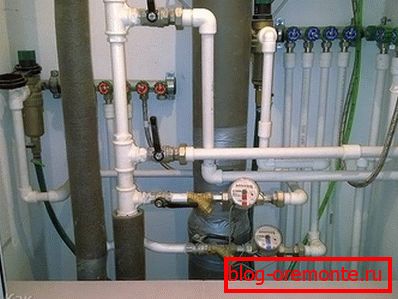

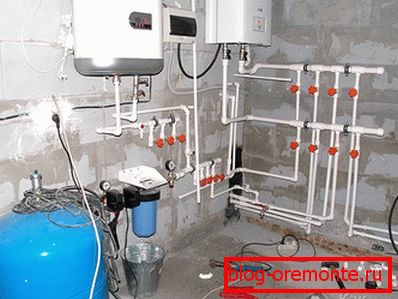

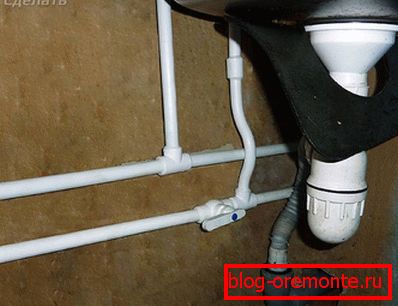

Монтаж трубопровідної системи по дому починається після попередньої пайки всіх його частин. Для зручності установки бажано виконати якомога більше пайки поворотів і фітингів в стаціонарному положенні. Для пайки у висячому положенні повинні залишитися переходи в стінах і точки підключення сантехнічних приладів. На стіні розмічаються місця закріплення трубопроводу і по розмітці свердляться отвори. Застосовуючи дюбеля, до стіни кріплять хомути, і в них вставляють труби.

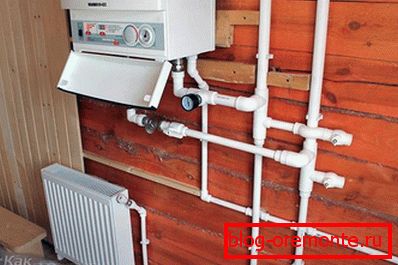

Виконуючи монтаж опалення в будинку, майте на увазі, що поліпропіленову трубу не можна кріпити до котла опалення. Підключення котла виконується перехідним фитингом, сполученим з металевою трубою. Довжина перехідної труби повинна бути не менше 50 см і вона повинна з'єднуватися безпосередньо з опалювальним приладом.

На відміну від різьбових з'єднань, виконана пайка не підлягає обслуговуванню. Тому трубопровід може бути захований в стіну, щоб не порушувати красу інтер'єру будинку. Правда, такий монтаж треба виконувати після ретельного випробування трубопроводу водою під тиском.

У цій статті ми розглянули основні питання, пов'язані з виконанням бачите, в цьому немає нічого складного і страшного. Виконайте монтаж поліпропіленових труб спочатку для себе, а потім, придбавши навик, можна розглянути цю роботу як джерело додаткового заробітку.

Відео

В цьому відеоматеріалі показана технологія пайки поліпропіленових труб:
