Монтаж труб опалення своїми руками

Самостійний монтаж труб домашнього опалення досить непроста справа, але цілком здійсненне. В основі роботи лежить зварювання окремих ділянок труби в цілу систему опалення, підключення радіаторів та опалювального котла. Щоб виконати зварювання металевих труб, вам доведеться скористатися послугами зварника. Така процедура обіцяє зайві витрати, а також дим і кіптява від зварювання в квартирі. Ну а якщо ви вирішили виконати монтаж труб опалення своїми руками, використовуйте для роботи поліпропіленові труби.

розводка трубопроводу

Від правильної розводки трубопроводу залежить працездатність вашої системи опалення. Існують різні схеми систем опалення, але виділяють дві, найпопулярніші:

Система верхнего разлива воды дуже вигідна своєю незалежністю від примусової циркуляції води. Нагріта в котлі вода підніматиметься по трубі в верхню точку і по трубопроводу опускатися через радіатори в нижню (зворотну) трубу. Зі зворотного труби вода знову стікає в котел для підігріву. Для роботи цієї системи трубопровід монтують за рівнем. Треба, щоб від виходу котла в сторону його входу, по всьому трубопроводу був невеликий ухил для довільної циркуляції води.

Вигідна така система тим, що не вимагає установки насоса для циркуляції води. Ви економите на електриці, а при його відключенні опалювальна система продовжує працювати. Недолік системи полягає лише в її неестетичності. Верхня труба застосовується більшого діаметру, ніж в системі з нижнім розливом. Такий трубопровід складніше заховати в стіні. Крім того, заощадивши на електриці і придбанні насоса, ви переплатите за збільшене споживання енергоносія, що застосовується для роботи котла.

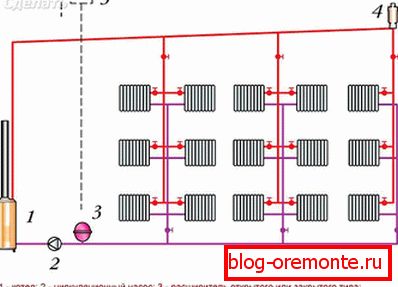

Система нижнього розливу води дозволяє застосовувати пластикові труби малого діаметра. Циркуляцію води в трубопроводі буде забезпечувати насос. Такий вид системи має більше ККД, ніж розглянутий вище.

До переваг монтажу трубопроводу відноситься укладання тонкої пластикової труби під підлогою будинку і підключення до неї системи теплої підлоги. До радіатора з-під підлоги виходитимуть два маленьких відрізка труби для підключення. Мінус цієї системи полягає в її залежності від насоса. Відключили електроенергію або зламався насос - системою опалення ви користуватися не зможете.

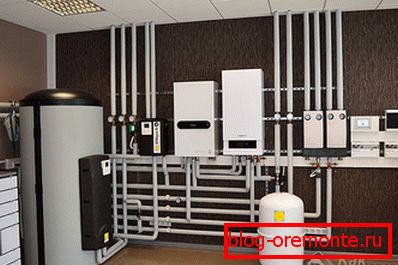

Монтаж трубопровода

Всі роботи починайте з складання плану опалювальної системи. Якщо ви вирішили виконати монтаж опалення з поліпропіленових труб, потренуйтеся виконувати пайку з'єднань на непотрібних шматках труби. Це врятує вас від зайвого шлюбу в роботі. Виходячи зі складеного плану, придбайте необхідну кількість поліпропіленових труб, фітинги, крани, паяльник.

• У стінах і перекриттях будівлі, де буде проходити трубопровід, пробийте перфоратором отвори.
• Ножицями для різання труб наріжте необхідних розмірів шматки, на краях зніміть маленьку фаску, для кращого входу труби в фітінг. На армованої трубі зачищаєте край від фольги на відстані глибини фитинга. Армована труба, покрита зверху пластиком, в зачистці не потребує.
• Розігрійте паяльник і підготуйтеся до пайки. Розрахуйте так, щоб більшу частину пайки конструкції виконати на столі. Біля стіни повинні залишитися останні точки пайки для з'єднання всієї конструкції. Такий спосіб монтажу полегшить вам роботу, і ви не будете в незручній позі з паяльником на підлозі паяти кожен стик труби.

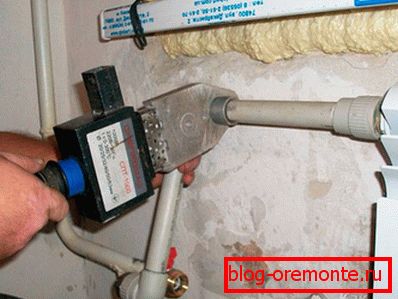

• Вставте край труби в насадку паяльника з одного боку, і одночасно фітінг - з іншого боку. Прогрійте при температурі 260^°C. Зніміть заготовки з паяльника і з'єднайте, вставивши трубу в фітінг. Відчувши упор стінки фитинга, не робіть більше тиску на трубу. Інакше здавлений край може зменшити діаметр пропускного отвору. Через пару секунд заготовки спаяні. Для пайки труб різного діаметру необхідно свого часу, яке можна знайти в цій таблиці:

• Виконавши пайку всіх можливих ділянок на столі, покладіть заготовки на своє постійне місце і закріпіть труби в спеціальних власниках. Далі вам доведеться спаяти на вазі все заготовки в єдиний трубопровід.
• На наступному етапі приступайте до підключення до всієї системи радіаторів. На кожен вхід і вихід радіатора бажано встановити кульовий кран. При виході одного радіатора з ладу, кранами можна буде відключити його, а вся система опалення буде продовжувати свою роботу. При установці кранів всі з'єднання ущільнюйте ФУМ стрічкою. В кран вкрутите фітінг з переходом з різьблення на пластик і припаяти до загальної системи трубопроводу. Але такий вид з'єднання буде нерознімним. Для заміни радіатора вам доведеться перерізати трубу, а потім знову виконувати пайку. Щоб уникнути такої проблеми, встановіть між фитингом і краном роз'ємне з'єднання - американку.
• Повністю готову систему опалення продміть компресором, направивши потік повітря в верхню трубу - подачу. Повітря безперешкодно повинен пройти по всьому трубопроводу і радіаторів і вийти в нижню трубу - обратку. Якщо повітря не проходить, значить, під час пайки ви зробили шлюб і запаяли прохідний отвір труби. Тут вже нічого не поробиш, доведеться місцями різати трубопровід і шукати браковану пайку.
• Після успішного випробування підключіть труби до насоса і опалювального котла. Майте на увазі, що котел повинен розташовуватися в найнижчій точці від всієї трубопровідної системи і окремій кімнаті. Підключення робите все тими ж фітингами з переходом різьблення на пластик.
• Закачайте в систему воду, стравити з радіаторів повітря і перевірте всі з'єднання.

Після цього ваша система опалення готова до роботи, можете включати насос і розпалювати котел. А поліпропіленові труби дадуть вам гарантію якісної роботи системи, мінімум на 50 років.

Відео

У цьому відео фахівець поділиться своїми знаннями і розповість, як виконати монтаж системи опалення будинку своїми руками:
