Монтаж труб пнд своими руками

Якщо ви будуєте будинок або робите ремонт у старому житло, то напевно зіткнулися з необхідністю заміни проіржавілих сталевих трубопроводів на нові. Найкраще в якості альтернативи металу підійдуть пластикові або поліетиленові вироби низького тиску (ПНД). Монтаж труб ПНД своїми руками виконати дуже просто навіть без спеціальних знань. Як правило, виробники прикладають інструкції по збірці до своєї продукції.

Крім легкості монтажу, у труб з ПНД є й інші переваги, які і пояснюють їх все збільшується популярність:

• вони стійкі до більшості хімічних сполук;
• поліетилен НЕ піддається корозії;
• при замерзанні усередині води вони не розтріскаються;
• добре переносять гідроудари;
• не гниють і не уражаються грибками і бактеріями;
• еластичні, і тому придатні для застосування в сейсмічно небезпечних регіонах;
• транспортування і монтаж пластика обходиться дешевше в 2-3 рази, ніж транспортування і монтаж металевих виробів;
• термін експлуатації перевищує 50 років.

Недолік труб ПНД в тому, що вони можуть служити при температурах до 40 ° C, тобто не підходять для гарячого водопостачання.

Бувають два види труб:

1. Безнапірні - для каналізації і зливових стоків;
2. Напірні - для газопроводів і водяних систем.

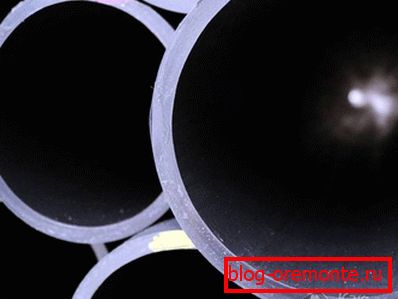

Товщина стінок труб з ПНД варіюється від 2 до 72 мм, а їх діаметр - від 20 до 1200 мм. Розміри підбираються залежно від місця установки і призначення. Для подачі води в будинок найчастіше застосовуються вироби перетином від 20 до 30 мм з використанням компресійних латунних чи пластмасових фітингів. При облаштуванні каналізації вибирають труби ПНД діаметром від 90 до 160 мм, скріплюючи їх муфтами з кільцями ущільнювачів.

Для труб різного розміру існує і 3 різні способи з'єднання:

1. Стикова зварювання - нероз'ємний тип, виконується за допомогою спеціального апарату;
2. Электромуфтовая сварка;
3. З використанням фітингів і фланців - роз'ємний вид монтажу.

Нероз'ємні з'єднання більше підходять для трубопроводів високого тиску. Шов, отриманий в результаті зварювання, виходить навіть міцніше самого корпусу.

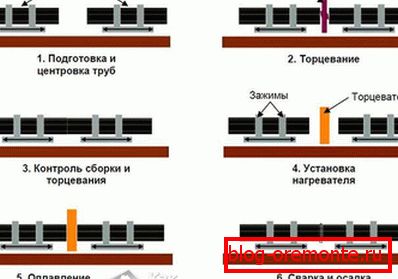

Технология сварки встык

Зварюванням нарощують труби перетином понад 50 мм і при товщині стінок понад 5 мм. Це досить складний метод, який вимагає певної підготовки оператора та наявності зварювального апарату. Порядок дій наступний:

1. Краї труб вирівнюють, підрізають під прямим кутом і ретельно зачищають.
2. Потім їх нагрівають до температури плавлення і швидко з'єднують.
3. Чекають, коли шов охолоне.

При роботі треба стежити за часом прогріву і натиском на стикуються поверхні. Зварений шов повинен бути рівномірним по всій довжині, тоді він буде максимально міцним.

Не треба намагатися зварити дві труби від різних виробників. Характеристики поліетиленів можуть значно відрізнятися, і отриманий шов розірве від напору води.

З'єднання електромуфтового зварюванням

Даний метод кріплення полягає в використанні фасонних елементів з вмонтованими електроспіраллю. Спіралі розжарюються і плавлять поліетилен, намертво спаюючи труби.

Цей спосіб застосовують при монтажі відрізків перетином менше 160 мм або тоді, коли доступ до місця стикування утруднений. Діаметри труб, що зварюються не повинні відрізнятися більш ніж на 10%.

Щоб виконати з'єднання, краю треба очистити від бруду і вирівняти. А також зафіксувати на час роботи. У цьому допоможе позиционер.

Обидва кінці вставляються в муфту і включається зварювальний апарат. Тривалість і температура нагріву вказується зазвичай на штрих-коді деталі.

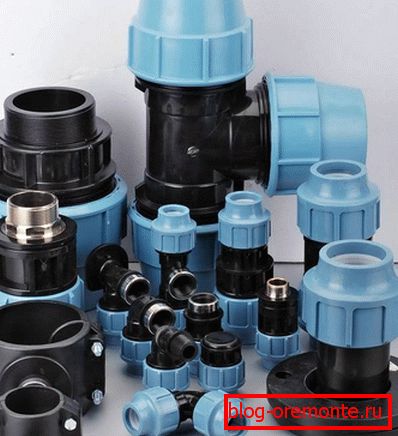

З'єднання труб фітингами

Для труб невеликого розміру, перетином до 110 мм, більше підходять знімні з'єднання. З них монтується водопровід і каналізація в міських квартирах.

Для складання вам знадобляться латунні або пластмасові фітинги компресійного типу і розтрубні заглушки з гнучкими ущільнювачами.

Так само, як і при зварюванні, обрізаємо труби до потрібної довжини, причому торці виконуються строго перпендикулярно корпусу.

Відвертаємо гайку фітинга на кілька оборотів і вставляємо в нього трубу до кінця. Вона повинна входити в гумовий ущільнювач із зусиллям. Після цього треба надіти цангу і еластичне кільце і затягнути гайку. Невеликі деталі прикручуються вручну, але для монтажу труб більшого діаметру краще скористатися гайковим ключем. В кінці не забудьте перевірити герметичність з'єднання.

Держатели труб

Трубопровід з ПНД кріпиться до стін хомутами. Причому для надійності їх встановлюють під кожним місцем стикування. На інших ділянках дистанція між кріпленнями дорівнює 10 діаметрам труби. Відступ від стін - 2-4 мм.

Зазвичай використовують жорсткі шумопоглинаючі хомути з гумовим ущільнювачем. Але щоб в трубах при експлуатації не виникали внутрішні напруги, деякі власники ставлять без прокладки, залишаючи трубопровід лежати в кільці кріплення вільно. Це дозволить йому зберегти рухливість і прослужити багато років без особливого догляду.

Відео

У наступному відеоролику ви можете подивитися, як скріплювати труби ПНД за допомогою фітингів:
