Нижня підключення радіаторів опалення

Що робити, коли система опалення псує вигляд приміщення? Якщо ще чавунні батареї можна заховати за екраном або замість них встановити більш сучасні - біметалеві або сталеві, то як бути з трубами? Одні люди прикривають їх фіранками і шторами, а інші роблять нижнє підключення радіаторів опалення, в результаті чого обв'язки батарей практично не видно.

Особливості нижнього підключення

 Три способи підключення:

1. Підключення звичайних радіатори через нижні отвори.
2. За допомогою набору комплектуючих знизу сталевих або біметалевих батарей опалення.
3. Придбати батареї, які призначені для такого підключення.

Тепер розглянемо способи, плюси і мінуси різних способів нижнього підключення.

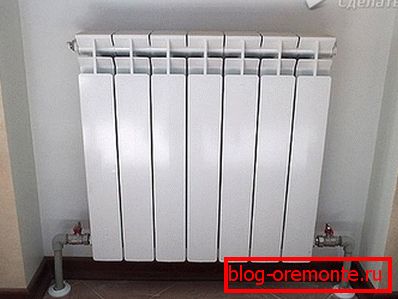

Підключення з бічними відводами

Саме підключення не представляє великої складності. Труби розташовуються знизу - над підлогою або заховані в підлозі. На стіні кріпиться радіатор, і до нижніх отворів підводиться трубопровід. Щоб батарею можна було зняти без зупинки процесу опалення, потрібно встановити з двох сторін запірну арматуру. У верхній отвір (без різниці з якого боку) встановлюється повітровідвідник.

Підключення за допомогою перехідника

Іноді немає можливості підключити звичайний радіатор, підвівши до нього трубопровід з двох сторін. У такому випадку можна скористатися перехідником. Вона вворачивается в нижній отвір, а до верхнього від неї підводиться трубка з нержавіючої сталі. До самого ж переходнику труби опалення підключаються знизу.

Більше інформації про такий тип під'єднання ви отримаєте, подивившись відео, прикріплене в кінці статті.

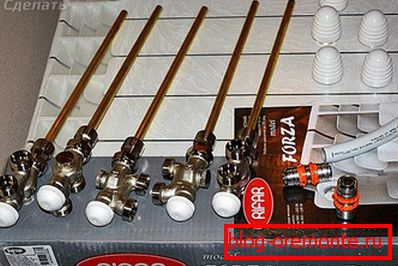

Нижня підключення з подовжувачем потоку

Нижня підключення можна виконати за допомогою подовжувача потоку. Пристрій закручується в нижній отвір і не має ніяких відводів до верхнього. Циркуляція теплоносія відбувається за рахунок того, що вода, проходячи по трубці в середині радіатора, виходить з неї в кінці опалювального приладу, піднімається, видавлюючи холодну воду через вихідний отвір, що знаходиться в пристрої.

Для самопливних систем такий тип під'єднання не підходить.

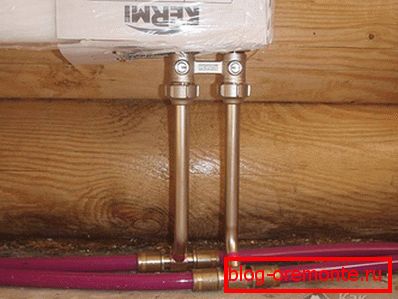

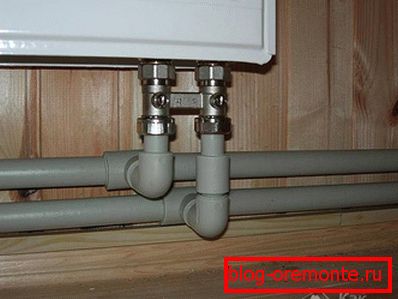

Підключення батарей з нижньою підводкою

Тепер зупинимося на більш ефективному і самому прийнятному з естетичної точки зору способі нижнього підключення - знизу, попутно описуючи його переваги і недоліки.

переваги

• Є можливість встановити перехідник напрямку потоку.
• Обидва патрубка прямо з батареї йдуть в підлогу або в стіну (або в труби, розташовані над підлогою).
• Купуючи радіатори з нижнім підключенням, не потрібно турбуватися про придбання відповідного терморегулятора, так як він там вже встановлено.

недоліки

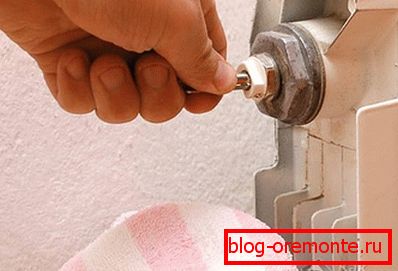

• На кожній батареї повинен бути встановлений відведення повітря.
• Прогрів менш рівномірний і не так ефективний.
• Не можна використовувати для самопливної системи опалення.
• Потрібно постійно використовувати циркуляційний насос.

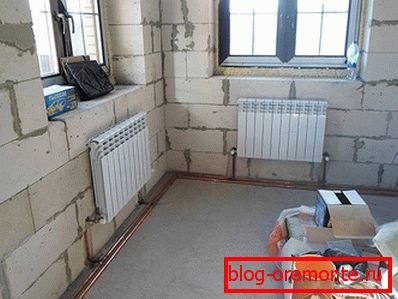

Норми розташування радіаторів

Незалежно від обраного способу підключення радіатора, він повинен знаходитися на деякій відстані від:

• стіни - 5 см;
• статі - 10 см (допускається відхилення в будь-яку сторону не більше 2 см);
• підвіконня - 10 см (допускається мінімальна відстань в 5 см).

Купуючи кріплення, важливо врахувати товщину встановлюється теплоізоляції з шаром (якщо вона буде). В такому випадку знадобляться гаки-фіксатори кілька більшої довжини.

Монтаж системи опалення з нижнім підведенням

Залежно від обраної схеми виконується монтаж трубопроводу. Він може бути укладений:

1. В полу.
2. У стіні.
3. Між підлогою і батареєю.

На ефективність роботи системи опалення не впливає розташування труб - їх ховають виходячи з естетичних міркувань.

Важливо спочатку встановити батареї, розрахувавши їх кількість для кожного приміщення, а потім підводити до них труби.

Якщо ви будете дотримуватися рекомендацій, описаних в цій статті, то у вас не повинно виникнути складнощів при монтажі системи опалення з нижнім підключенням.

Своїми напрацюваннями можна поділитися, залишивши коментар в кінці статті - для нас дуже важливо, щоб матеріал в статті був максимально повним і доступним для розуміння будь-якої людини, яка звикла виконувати будь-яку роботу своїми руками.

Відео

Подивіться, як може бути виконано підключення секційних радіаторів знизу:

У цьому відео розповідається про переваги радіатора з нижнім підключенням:
