Обв'язка котла опалення - обов'язкова процедура, яка буде потрібно, якщо ви вирішили монтувати всю систему самостійно. Ця стаття допоможе розібратися з багатьма нюансами і врахувати можливі підводні камені. Слід розібратися з різними схемами і рішеннями.

Що це таке?

Якщо говорити просто, то це послідовність дій, яка включає в себе розрахунок і підключення різних складових. Це необхідно для того, щоб вся система функціонувала злагоджено, а котел міг працювати з максимально високим ККД. Це сприятиме високій ефективності і економічній витраті енергоносія.

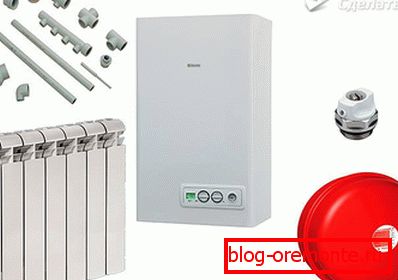

компоненти обв'язки

Набір складових буде залежати від того, який з видів системи обраний:

природною або гравітаційної циркуляції;
примусової циркуляції;
змішаної.

Для першого варіанту він буде наступним:

Котел. Це серце всього механізму. Саме він, нагріваючи рідину, змушує її діяти у згоді з законами фізики - підніматися вгору і проходити по всьому контуру. Після чого, остигаючи, вона повертається до первісної точку. Для варіанту природної циркуляції застосовуються підлогові опалювальні прилади.
Труби. Для такого рішення актуальними будуть металеві труби великого діаметра (в деяких випадках подає патрубок може бути 2 "). Це важливо, щоб не було опору з боку магістралі для вільної циркуляції води.
Розширювальний бачок. Він може бути як відкритого - контактувати з навколишнім середовищем - так і закритого типу - не мати контакту з повітрям. Тут не застосовується додаткових мембран, тому що немає необхідності в підтримці заданого тиску. Монтується він в найвищій точці всієї системи.
Батареї. Застосовуватися можуть як чавунні, так і сталеві радіатори.
Кран Маєвського. Бажано, щоб він був встановлений на всі батареї, де в цьому є необхідність. В такому випадку в будь-який момент часу можна буде спустити повітря з батареї.
Фітинги. Найчастіше використовуються металеві різьбові або зварні куточки, трійники, відводи та інші з'єднувачі.

Плюсами такої системи є простота монтажу, доступність всіх компонентів, можливість самостійної установки. До мінусів можна віднести значні габарити складають, що дуже позначається на зовнішньому вигляді. Також іншою стороною медалі є інертність або повільний прогрів всій розводки.

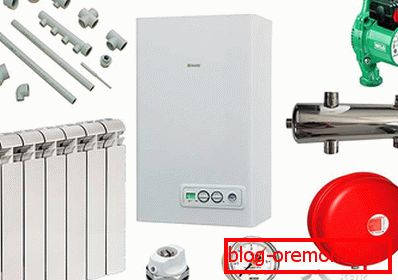

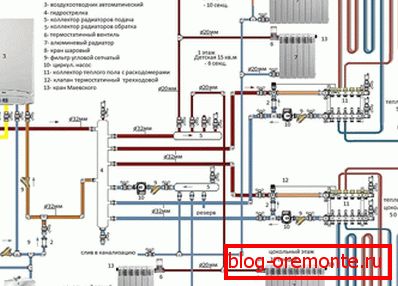

Для систем з примусовою циркуляцією складові будуть наступними:

Котел. В цьому випадку можна використовувати будь-який варіант. Обв'язка настінного приладу принципово схожа, але включає в себе додаткові елементи. Також цей вид нагрівачів обладнаний додатковими захисними системами.
Труби. При такій реалізації можна застосовувати як металеві, так і всі види відповідних пластикових виробів.
Розширювальний бачок. Тут він мембранного типу. Усередині нього розташована «груша», вона дозволяє підтримувати тиск всередині всіх контурів на одному рівні. Зазвичай встановлюється недалеко від обладнання.
Радіатори. Можуть застосовуватися такі ж варіанти, як і в попередній схемі. Більш економічними будуть сталеві. У них міститься менший обсяг води, тому її нагрівання виробляється швидше і на це йде менше палива.
Крани Маєвського. Монтаж такої ж, як і в попередньому варіанті. Крім цього, може бути вмонтований скидний клапан для повітря, який автоматично видаляє його з контурів.
Фітинги вибираються в залежності від того, яка труба використовується при монтажі.
Циркуляційний насос. Зазвичай він вже встановлений в прилад опалення. При наявності декількох контурів із застосуванням колектора монтуються додаткові одиниці.
Гідравлічна стрілка. Це дуже важливий елемент, який дає можливість в променевої схемою розташування створити баланс між різними контурами. Вона покликана вирівнювати тиск і гарантувати своєчасну подачу гарячого носія в кожну точку.
Манометр. Зазвичай присутній у всіх сучасному обладнанні. Якщо його немає, то він встановлюється поблизу нагрівача. Необхідний він для того, щоб контролювати сталість тиску всередині всієї системи.

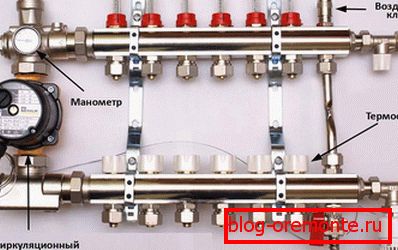

Колектор. На елемент, від якого здійснюється розводка різних контурів, йде подача теплоносія.

Позитивними моментами такої розводки є висока швидкість прогрівання всього теплоносія, більш економічна витрата газу або електрики. При такому варіанті є можливість збільшити протяжність контурів для того, щоб виконати монтаж водяної теплої підлоги. До недоліків зазвичай відносять високу вартість робіт, певну складність в обслуговуванні і неможливість функціонування в умовах відсутності електричної енергії.

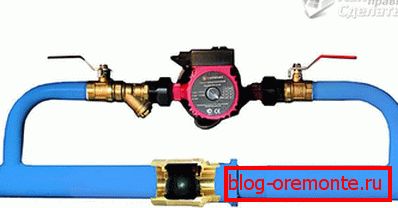

У змішаній системі циркуляція може здійснюватися двома способами. Насос врізається паралельно основному контуру, не розмикаючи його. Встановлюються два крана на підводах до приладу, щоб в будь-який момент відсікти його, а також один запірний механізм на основній трубі під ним. Цей вентиль перекривається в разі функціонування насоса. Якщо хочете щоб система працювала в автоматичному режимі, то для цього замість крана потрібно встановити зворотний клапан. Вся система зазвичай також складається з металевих труб.

вибір місця

Для систем природної циркуляції зазвичай підбирається котел. Відносно нього є одна дуже важлива умова - він повинен знаходитися в найнижчій точці всіх контурів. Пояснюється це тим, що в ньому не повинно накопичуватися бульбашок повітря. В іншому випадку теплообмінник буде швидше прогорати. Також на виході повинна бути труба, яка після переходу має вертикальне розташування, це необхідно для того, щоб повітря могло безперешкодно підніматися вгору, а згодом віддалятися через спеціальний скидний клапан або через відкритий розширювальний бачок.

У разі монтажу примусової системи ця умова може не дотримуватися. Настінні зразки можуть бути встановлені як в найвищій точці в деяких випадках, так і в найнижчій, коли монтаж нагрівача здійснюється в підвальному приміщенні.

Коли виконується обв'язка двоконтурного котла, додатково має бути забезпечено його підключення до водопровідної системи. Це необхідно, тому що в ньому відбувається не тільки нагрів теплоносія для системи опалення, а й нагрівання проточної води, яка буде використовуватися в побутових потребах. Для одноконтурних також може бути реалізована подібна схема. Але зробити це можливо тільки при установці вторинного теплообмінника. В його ролі може виступати металевий балон, через який пускається патрубок подачі в систему.

Нюансы для твердотопливного котла

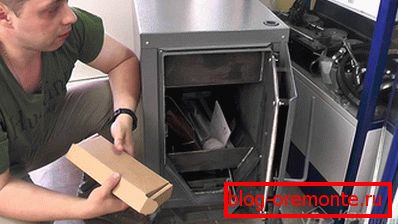

Таке обладнання неможливо просто вимкнути, як газовий або електричний. Якщо була здійснена завантаження, то нічого не зміниться, поки паливо повністю не прогорить. Тому при такій обв'язки необхідно передбачити системи захисту. Вони можуть бути декількох типів:

З використанням водопровідної рідини. Для реалізації цього варіанту купується спеціальний прилад. За зовнішнім виглядом він нагадує ТЕН. Він вбудовується в теплообмінник, деякі виробники спеціально передбачають додатковий вхід для таких рішень. Після цього здійснюється підведення проточної води, а виводить патрубок опускають в каналізацію. Суть методу полягає в тому, що при припиненні роботи циркуляційного насоса внаслідок відсутності електричної енергії або поломки, відкривається клапан, який пускає холодну воду, вона, проходячи по змійовику, забирає частину температури, після чого скидається в каналізацію. Процес триває до повного прогорання палива. У деяких ситуаціях такий метод буде неефективним, т. К. При виключенні світла пропадає і натиск у водопроводі.
Джерело безперебійного живлення. Сьогодні доступні різні варіанти. Велика частина з них підтримує підключення зовнішніх батарей. Тривалість функціонування буде залежати від обраної ємності акумулятора. Насос до мережі в цьому випадку підключається через ДБЖ. Як тільки зникає електрична енергія, в справу вступає прилад, який підтримує працездатність насоса до того моменту, коли електропостачання будинку буде відновлено або поки не розрядяться акумулятори.
Малий гравітаційний контур. Має на увазі циркуляцію носія по малому колу, який не потребує застосування насоса. Він виконаний з дотриманням всіх ухилів і діаметра труби.
Додатковий гравітаційний контур. Цей варіант має на увазі наявність двох повноцінних контурів. При цьому, коли виникає аварійно небезпечна ситуація і примусова циркуляція пропадає, гаряча вода під дією фізичних законів продовжує надходити до другого кола, віддаючи температуру опалювальних приладів.

запобіжні елементи

Це додаткові складові, які в більшості своїй вже входять до складу сучасних котлів.

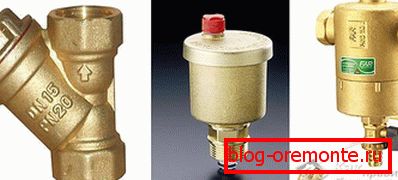

Автоматичний скидний клапан. За зовнішнім виглядом може нагадувати конструкцію, схожу на вентиль або невеликий бочонок з ніпелем у верхній частині. Для того щоб дізнатися, чи є він в конструкції приладу, необхідно поглянути на конструктивні особливості патрубків для підключення, зазвичай він знаходиться там.
Грязеуловітель. Спеціальна колба, яка дозволяє прибрати непотрібні елементи з контурів опалення, що потрапили туди при заповненні системи. Встановлюється вона перед входом в котел. Періодично необхідно здійснювати її чистку.
Фільтр грубої очистки. Застосовується звичайний водопровідний. Його зазвичай монтують на вході основної магістралі в обладнання.

Послідовність монтажних робіт

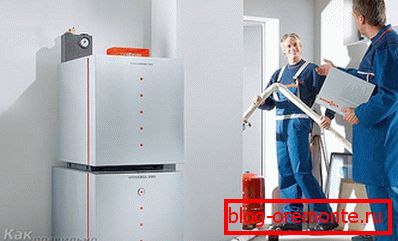

Монтаж. Якщо використовується твердопаливний варіант котла, необхідно подбати про те, щоб під ним була міцна основа, яка буде стійка до впливу високих температур. Для газового підлогового і настінного турбированного варіанту в стіні робиться отвір, через яке виводиться патрубок для скидання відпрацьованих газів і надходження свіжого повітря. Для димоходного варіанти і обладнанні на твердому паливі потрібно висновок додаткової труби на необхідну висоту для створення тяги.
З'єднання з димоходом. Для сучасних зразків передбачена спеціальна труба з двома гільзами, одна йде всередині іншої. За однією здійснюється висновок, за іншою - подача. В інших варіантах для герметизації шва застосовується розчин глини. Використовувати цемент небажано, т. К. Він швидко потріскається.
Забезпечення гарної подачі повітря. Для твердопаливних можна додатково поставити припливне клапан, за допомогою якого можна буде регулювати вступник повітря і силу горіння.
Монтаж розводки труб. Коли прилад встановлений, легше орієнтуватися з тим, як краще прокласти магістраль.
Паралельно здійснюється підключення систем, які забезпечуватимуть безпеку, а також розширювальних бачків.
Монтаж насоса циркуляції, якщо це необхідно.
Установка додаткових температурних датчиків.
Підключення до газового трубопроводу. Потрібно пам'ятати, що таке підключення повинне бути жорстким без використання гнучких шлангів.

Ні в якому разі не можна економити на складових і нехтувати системами захисту. Який саме метод розведення труб буде актуальний в вашому випадку, буде залежати від багатьох факторів, головним з яких буде сам прилад.
