Опалення заміського будинку своїми руками

Наявність розгалуженої системи опалення в будинку вважається найважливішою умовою забезпечення необхідного комфорту і затишку в ньому. При цьому питання, що стосуються вибору і підготовки опалювальної системи, опрацьовуються зазвичай під час створення проекту майбутньої будівлі.

У даній статті буде розглянута система опалення приміщень, яку прийнято називати водяний. Цей спосіб обігріву кімнат відносно простий і більш ефективний, ніж традиційне пічне або парове опалення.

Пристрій опалювальної системи

Перш ніж приступати до підготовки проекту опалення заміського будинку своїми руками, необхідно уважно ознайомитися з пристроєм системи в цілому, а також з основними її елементами.

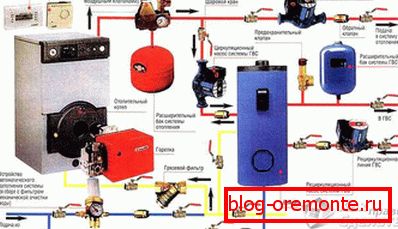

Класичний контур водяного опалення містить в своєму складі наступні вузли:

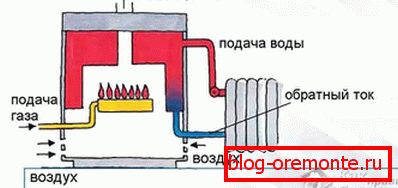

• нагрівальний котел, який представляє собою ємність з теплоносієм, нагрів якого здійснюється тим чи іншим способом (газовим, електричним і т.п.);
• розгалужена мережа трубопроводів, що забезпечує циркуляцію теплоносія по водяного контуру;
• елементи обігріву (батареї опалення і трубопроводи «теплої підлоги», наприклад);
• розширювальний бачок, необхідний для компенсації надлишкового тиску в водяному контурі.

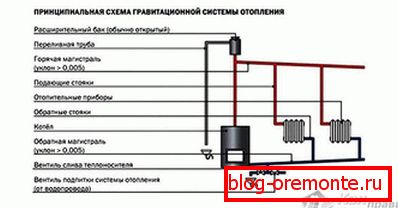

В процесі експлуатації опалювального котла знаходиться в ньому рідина (антифриз або вода) нагрівається до заданої температури і по трубопроводу направляється в розгалужену мережу обігрівальних приладів. По завершенні повного кола циркуляції охолоджена рідина під впливом перепаду тисків потрапляє назад в котел, де повторно нагрівається і знову подається в контур. Необхідний перепад тисків створюється за рахунок різниці температур нагрітих і холодних потоків теплоносія, завдяки чому виходить з батарей охолоджена рідина опускається до котла і витісняє знаходиться в стояку гарячу воду.

Самостійне виготовлення системи опалення приватного будинку можливе лише при наявності у вас певних навичок роботи з технологічним обладнанням розглянутого класу. Остаточний монтаж побутової опалювальної системи проводиться відповідно до рекомендацій, наведеними в наступних розділах.

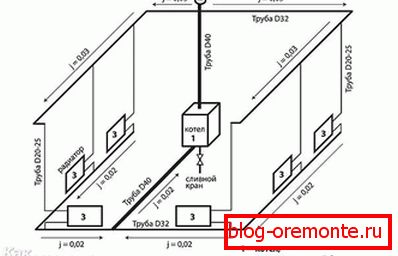

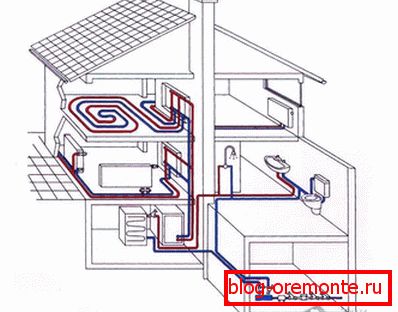

Схема водяного опалення

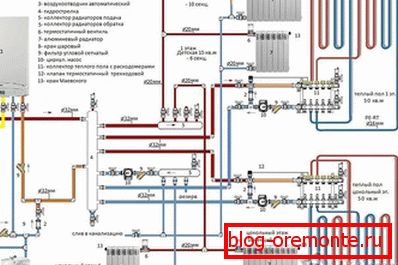

Вже згадана нами система опалення містить в своєму складі два пов'язаних один з одним контуру циркуляції теплоносія. Один з них призначається для подачі гарячої води, а інший - для відводу охолодженої рідини (так звана «обратка»).

Кущова схема побудови двотрубної системи передбачає установку труб з холодним теплоносієм на одному рівні з батареями. Відповідно до цієї схеми «обратка» прокладається, як правило, на рівні підлоги або трохи нижче. При підпільному розташуванні труб установка на них будь-яких сполучних елементів (фітингів, наприклад) через обмежений доступ до каналу неприпустима. Крім того, такі труби повинні бути додатково утеплені.

Труби з гарячою водою прокладаються зазвичай у верхній зоні приміщення (на відстані близько півметра від стелі).

Для підвищення ефективності функціонування всієї системи в цілому в її склад вводиться так званий розширювальний бачок, що сприяє прискоренню нагріву носія. Технічні параметри розширювального бачка залежать від обраної вами схеми опалення і від обсягу приміщення, що обігрівається. Для заміського будинку цілком достатньо бачка місткістю 20-30 літрів, що розміщується на висоті близько 3-х метрів над опалювальним котлом.

особливості монтажу

Монтаж опалювальної системи неможливий без дотримання наступних умов:

1. З метою підтримки необхідного перепаду температур в системі головний стояк повинен бути добре утеплений, що дозволить помітно скоротити втрати тепла, що витрачається на обігрів повітря.
2. Умовою безаварійного функціонування системи є сталість заповнення теплоносієм всіх його гілок; при цьому різниця температур рідини в стояку і «обратке» повинна бути не менше 25 ° С.
3. Для ефективної циркуляції води в системі відстань між опалювальним котлом і батареями має унормувати (не менше 3-х метрів по висоті). Саме тому котел дуже часто розміщується в підвальному приміщенні.
4. У разі відсутності підвального приміщення в будинку котел може бути розміщений на цокольному поверсі. При цьому він все одно повинен розташовуватися нижче рівня розміщення опалювальних батарей приблизно на 10-20 см.

Ефективна робота опалювальної системи розглядається нами типу можлива лише на відстанях до 20-30 метрів. При менших відстанях між обігрівачами і котлом рекомендується застосовувати труби з великим діаметром.

Поради фахівців

Опалення заміського будинку своїми руками має облаштовуватися з урахуванням наступних рекомендацій:

1. Все необхідне для складання системи обладнання, а також з'єднувальні муфти та перехідники повинні бути підготовлені заздалегідь і розміщені відповідно до обраної вами схемою опалення. У комплекті опалювального обладнання обов'язково повинні бути присутніми наступні елементи:

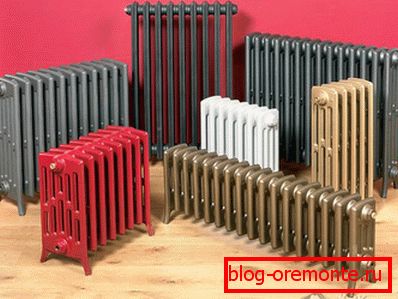

• радіатори для обігріву приміщень;
• опалювальний котел;
• система трубопроводов;
• допоміжна фурнітура (заглушки, фітинги, вентилі, клапани тощо).
