Піч шведка своїми руками

Відома модифікація домашніх печей під назвою «шведка» може використовуватися як для опалення заміських будинків, так і для приготування їжі. Відрізняючись порівняно невеликими розмірами, печі цього класу мають ряд переваг, до числа яких можна віднести:

• досить високий коефіцієнт корисної дії;
• прекрасная теплоотдача;
• порівняно невеликі розміри.

Практично підтверджено, що при невеликій займаній площі такі печі здатні ефективно опалювати побутові приміщення площею до 40 м ?.

Для отримання більш високу тепловіддачу печі потрібно збільшити її розмір.

Перед тим, як виготовляти піч ви повинні бути повністю впевнені в тому, що зможете впоратися з цим завданням. У тому випадку, якщо такої впевненості немає - радимо вам запросити в помічники досвідченого пічника-консультанта. У даній статті ми розглянемо, як робиться піч шведка своїми руками.

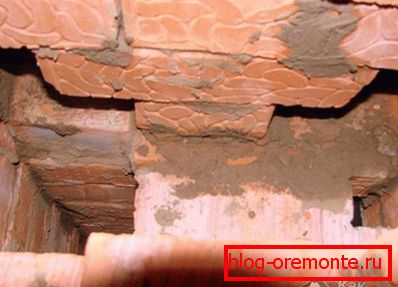

Матеріали, використовувані при виготовленні печі

Для виготовлення печі невеликих розмірів вам можуть знадобитися наступні матеріали:

• Глина;
• Червоний і шамотна цегла;
• Дверцята різного типу (піддувальна, топкова, ревізійна);
• засувки;
• Варильна чавунна плита;
• Колосникові грати;
• Сталеві куточки і смуги;
• Мертель.

Підготовчий етап

Для успішного проведення робіт кладок вам слід попередньо вивчити схему, в якій вказується порядок розташування рядів цегли (так звана схема порядовки).

Після цього потрібно буде організувати пробну укладку цегли (без розчину) з дотриманням використовуваної схеми порядовки. Подібна операція дозволить вам уникнути будь-яких помилок, можливих при остаточному монтажі печі «шведка». Крім того, завдяки цьому ви зможете визначитися з необхідною кількістю «неповних» цегли (половинок або більш дрібних частин).

Як розчин, що застосовується при кладці печі, використовується тільки спеціальна глиниста суміш.

Для її приготування вам необхідно буде просіяти відібрану для роботи глину і залити її чистою водою. Крім того, в цей розчин слід додати добре просіяний пісок в кількості, що дорівнює обсягу глини.

Відразу ж слідом за цим в суміш наливається вода в кількості, що дорівнює чверті від обсягу замішаної глини. Отримана маса ретельно перемішується до консистенції, що нагадує за своїм виглядом дуже густу сметану. Перед початком укладання цегли на підготовлений раніше фундамент настилається гідроізоляція, в якості якої може використовуватися звичайний руберойд.

Корисні поради

Перед початком робіт кладок радимо вам ознайомитися з наступними рекомендаціями фахівців:

1. Цегла перед укладанням необхідно змочувати у воді, що виключає можливість вбирання ними вологи, що міститься в глині.
2. Укладання цегли на ложе проводиться шляхом його вдавлення в розчин, надлишки якого забираються потім за допомогою кельми. В процесі укладання весь час слід контролювати товщину шва, яка не повинна бути більше 5 мм.

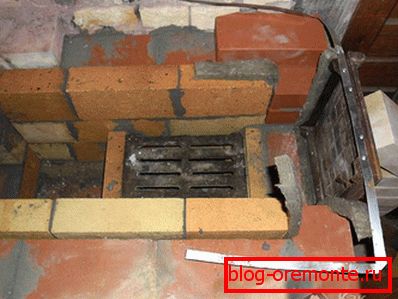

3. Топкові дверцята найкраще винести на торцеву стінку конструкції, що помітно полегшить ятати поліна в зону згоряння.
4. Для надійної фіксації дверцят, що встановлюються по ходу укладання цегли, останні зміцнюються за допомогою дроту, вільний кінець якої вмуровивается потім безпосередньо в кладку.

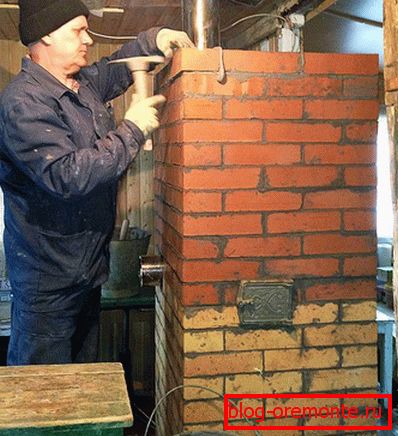

Кладка печи

Класична схема порядний укладання печі виглядає приблизно так:

1. Два перші ряди укладаються на площину підстави з точним повторенням його конфігурації.
2. Починаючи з третього ряду, передбачається місце під камеру, а також монтується піддувальна і ревізійна дверцята.
3. Четвертий формуемости ряд повинен повністю повторювати третій, після чого робиться закладка чавунної дверцята, використовуваної для очищення печі від продуктів згоряння (золи).
4. Потім ви можете переходити до закладці так званої камери згоряння, що викладається частково з шамотного (вогнетривкої цегли). Одночасно з цим формується канал відводу газів, зміщений до задньої стінки.
5. Після цього відповідно до наведеної схемою робиться перекриття між тильною стіною духовий камери і каналом відводу газів.

Всі наступні операції повинні проводитися в повній відповідності до вищезазначених схемою порядовки (природно, з урахуванням особливостей облаштовується вами приміщення). При цьому не слід забувати про те, що усі чавунні і металеві елементи, що вбудовуються безпосередньо в кладку, повинні надійно фіксуватися в ній за допомогою сталевого дроту (попередньо добре відпаленого).

На заключному етапі виготовлення печі проводиться повне перекриття верхніх газовідвідних каналів (крім отвори для димоходу) і за рахунок розширення кладки формується невеликий виступ величиною порядку 5см.

Відео

У цьому відеоролику показано як будується піч шведка.
