Пристінний дренаж фундаменту

Щоб житловий будинок в приватному секторі в межах міста або за його межі не підтоплювався, слід зробити пристінний дренаж фундаменту. Така споруда дозволяє обмежити висоту протікання ґрунтових вод, щоб вони не лилися через критичну позначку, затоплюючи підвал або льох (або оглядову яму в гаражі). До того ж крім затоплення тих чи інших приміщень, може статися ще маса неприємностей. Виникне вогкість і цвіль на стінах, стелі та підлозі приміщень, будуть зіпсовані обробка та інвентар, зруйнований фундамент.

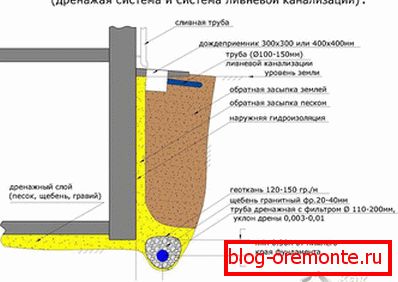

Як виглядає дренажна схема? Нижче рівня фундаменту, відповідно, нижче рівня підлоги підвалу (або будь-який інший кімнати, яка розташована нижче за все) споруджується конструкція, необхідна для того, щоб не дати проникнути ґрунтовим і дощовим водам в підвальні приміщення. Розглянемо, що собою являє пристрій пристенного дренажу фундаменту.

властивості

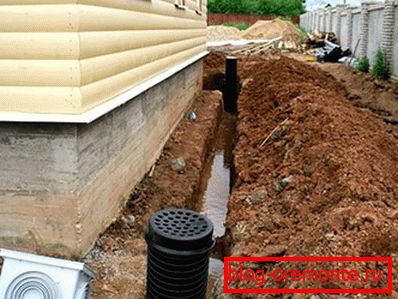

По суті, сьогодні мало хто скаже, що дренажна система не потрібна. Для тих, хто має будинок з підвалом або ж в будівлі є цокольний поверх, відведення вологи поруч зі стіною просто необхідний. Звичайно ж, про нього буде краще подбати ще при будівництві, коли тільки закладається фундамент. Ну а в тому випадку, коли будинок вже побудовано, а влагоотвода при цьому немає, доведеться знайти час і кошти на те, що створити систему захисту від грунтових вод. Початком пристрою дренажу будуть роботи з викопування котловану навколо будинку.

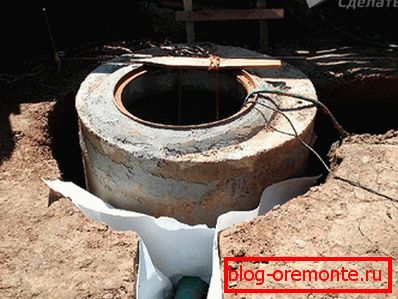

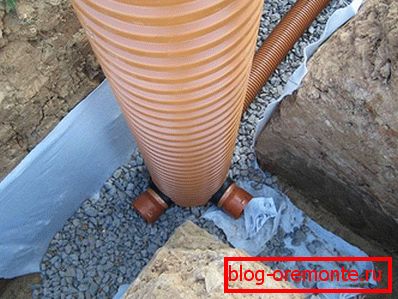

Труби для відведення вологи, також відомі як дрени, поміщають навколо будівлі по всьому периметру. На кутах будинку, там, де труби стикуються один з одним, робляться оглядові колодязі. У найнижчому місці дачної ділянки влаштовують відкачує колодязь. Його мета - вивести надлишок вологи за межі території в найближчу зливову каналізаційну систему або який-небудь водойма.

Якщо укласти замок з глини на відстані півметра від фундаменту, то можна додатково захистити його від води.

Влаштувати вологозахист при стіні означає, що будуть застосовані дренажні елементи декількох видів:

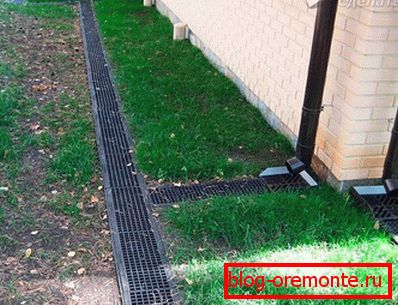

• лінійний. Він виконується з секцій, зроблених з полівінілхлориду. Такі секції мають кілька жолобів, а також захисні решітки, які монтуються по всій отмостке навколо будинку. Потрапляючи в ці решітки, вода по трубах проходить в приймальний колодязь.
• Пластовый. Цей вид дренажу обладнають безпосередньо під фундаментом, розташовуючи його на одному рівні з подушкою з піску. В результаті цього вся зайва рідина перетікає в приймальний колодязь по Дрени з перфорацією, поверх яких насипаний пісок з річки і щебінь (попередньо промитим). Щебінь і пісок потрібні, оскільки грають роль захисного фільтра.

Виконання розрахунків по монтажу дренажу

Вирішуючи, як буде виконуватися гидрозащита підстави будівлі, необхідно пам'ятати кілька важливих факторів:

• Глубина закладки фундамента. Від неї залежить глибина прокладки дренажу, який повинен бути розташований на рівні з подушкою або навіть трохи нижче неї.
• ухил дренажу. Якщо рівномірно знижувати дренажну систему в ту сторону, де знаходиться збірний колектор, надаючи трубопроводу ухил 2 см на погонний метр, то так можна забезпечити відведення надлишкової води без перебоїв, не допускаючи того, щоб вона застоювалася в трубах, набуваючи неприємний запах.

Щоб правильно виконати дренаж, необхідно заздалегідь відзначити точки системи знаходяться в самому верху й у самому низу. Від того місця, де буде знаходитися точка збору води і її відведення, самим прямим чином залежить оцінка глибини, на якій доведеться прокладати верхній рівень системи. Як правило, за таку позначку беруть ріг будинку, а нижній відміткою може служити стічний колодязь-приймач.

Щоб зрозуміти, як виконується дренаж і виробляються пов'язані з ним розрахунки, розглянемо невеликий приклад. Візьмемо для наочного прикладу будинок довжиною 8 м і має ширину рівно 5 м. Криниця буде перебувати від будови на відстані 9 м, при цьому його верхнім рівнем буде відмітка возвишаюзаяся над землею на 28 см.

Розраховуємо довжину траншей. Довжина окремих ділянок траншеї до місця, куди буде відводитися вода, дорівнює 13 м (сума ширини і довжини будинку, рівні 5 і 8 м відповідно). Загальна довжина траншеї до приймального колодязя - 22 м (13 м, розраховані вище, і 9 м до колодязя). В результаті допустимим ухилом буде вважатися величина, рівна 44 см (2 см × 22 м довжини).

Якщо точка, де буде скидатися вода, з певних причин виявляється занадто високою, необхідно встановити дренажний насос, за допомогою якого можна забезпечити відкачку з приймального колодязя.

Незалежно від того, що буде потрібно в вашому випадку, дренаж навколо фундаментної плити повинен бути розташований на відстані не менше 3 м від будівлі. А наповнювачі - пісок і гравій, засипають на глибину, яка не дасть цих матеріалів спучитися, якщо будуть промерзати грунтові води. Крім цього, навколо будівлі обов'язково потрібно влаштувати вимощення шириною не менше метра.

компонування

За великим рахунком, виконати пристінний дренаж нескладно, головне, виконувати всі роботи поетапно, в наступному порядку:

• Під час створення піщаної подушки, треба ретельно виміряти перепади по висоті в різних місцях, використовуючи нівелір (геодезичний прилад, що вимірює різницю висот на відрізняються відмітках). На зазначених місцях встановлюють мітки, або віхи. Там, де глибина менше необхідної, слід досипати піску, де вона більше - зрізати грунт. Так вийде рівномірний уклон, за яким можна укласти труби так, щоб вода по ним стікала рівномірно, без застосування насоса.

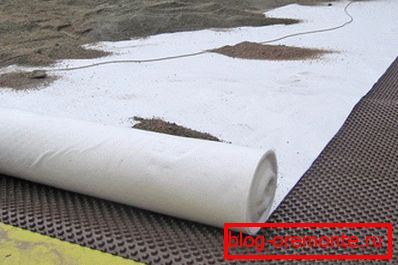

• Зверху шару піску обов'язково потрібно розстелити геотекстильні полотно, після чого висипати на нього вимитий гравій. Коли гравій розсипаний, в ньому роблять поглиблення, в якому буде прокладена дренаж. Під час укладання необхідно стежити, щоб ухил був однаковим по всій довжині траншей.

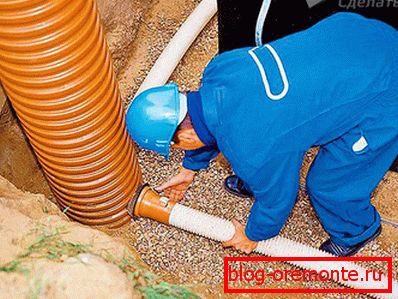

• На гравій треба укласти перфоровані труби з полівінілхлориду. Отвори в них повинні мати розмір, який не дасть дрібним часткам гравію утворити засмічення.
• По завершенні всіх з'єднань перевіряємо загальний ухил в цілому. Зробити це можна, натягнувши шнур. На кожній парі метрів ухил повинен збільшуватися на 2 см. Тобто через 2 м дренажний відвід опуститься на 2 см, через 4 м - на 4 см, і так далі.

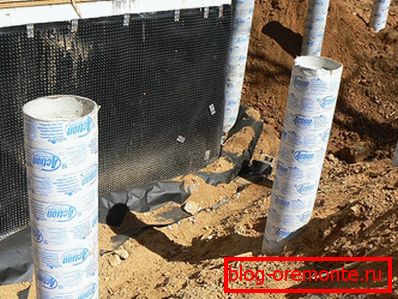

• На кутах використовуємо трійники, щоб кутових стиків, а вгору вивести вертикальну трубу, у якій буде щільно закривається кришка. Завдяки таким відводів, встановленим на кожному розі, систему буде легко робити промивання від потрапив сміття або мулу.

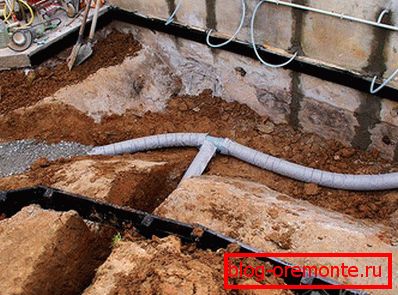

• Укладаються в траншеї труби, обмотиваются геотектсілем, причому обмотка повинна бути без пропусків. Також в неї не повинен потрапити гравій або пісок. Щоб геотекстиль НЕ розмотався, його зав'язують капронової ниткою.
• Після обмотки робиться засипка чистим гравієм, шаром товщиною близько 17 см. Отриману подушку з гравію необхідно накрити тим же геотекстилем, щоб запобігти попаданню в отвори грунту.
• Поверх гравію насипають річковий пісок великої фракції, який дасть можливість додатково фільтрувати стічні води.
• Випуск труби каналізації відходить від будинку, необхідно обов'язково утеплити. Для цього можна використовувати пінопласт товщиною не менше 20 см.

Власне, це останній етап в будівництві пристенного дренажу фундаменту. На фото в кінці статті можна побачити, як виглядають ті чи інші етапи облаштування такого захисту. Готову систему можна буде експлуатувати кілька десятиліть, якщо за ним дивитися і своєчасно обслуговувати.
