Пристрій і принцип роботи кондиціонера

Пристрій і принцип роботи різних кондиціонерів схожі. Ці системи мають загальну структуру і призначення. Різниця між ними полягає лише в розташуванні системи в будинку і зовнішньої форми устрою.

пристрій кондиціонерів

Всі кондиціонери складаються з наступних частин:

• вентилятор;
• дросель;
• конденсатор;
• компресор;
• випарник.

Компресор стискає фреон і примусово змушує його циркулювати в системі. Конденсатор служить для перетворення фреону з газу в рідину. Зазвичай він знаходиться в зовнішньому блоці. Випарник, навпаки, змушує рідкий фреон перетворюватися в газ. Його дія протилежна роботі конденсатора. Дросель знижує тиск фреону, а вентилятори охолоджують систему.

Так працює кожне подібний пристрій. Принцип роботи підлогового кондиціонера при цьому не відрізняється від принципу функціонування настінного або стельового.

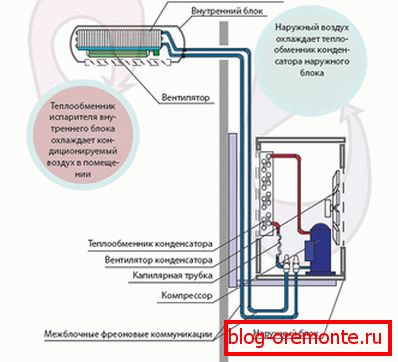

функціонування системи

Всі частини кондиціонера (за винятком вентиляторів) з'єднані між собою за допомогою тонких мідних трубочок. У деяких пристроях трубки виконані з алюмінію. За трубочкам всередині кондиціонера циркулює охолоджувач (найчастіше це фреон). Охолоджувач приймає то газоподібну, то рідку форму. Від перегріву систему оберігають вентилятори.

Коли пароподібний фреон входить в компрессионное отвір, він має температуру близько 10-15 градусів. Його тиск при цьому становить 4-5 атмосфер. У компресорі відбувається стиснення холодоагенту, тиск зростає в 5 разів, і температура фреону піднімається до 90 градусів.

В конденсатор надходить дуже гарячий фреон. Там він охолоджується, виділяючи тепло, і плавно переходить в рідкий стан. Далі фреон проходить дросель і потрапляє в випарник. Тут рідкий агент змішується з газоподібним. Випаровуючись, він створює охолодження. Після цього фреон знову надходить в компресор, і цикл замикається. Ось так виглядає проста схема того, як працює кондиціонер.

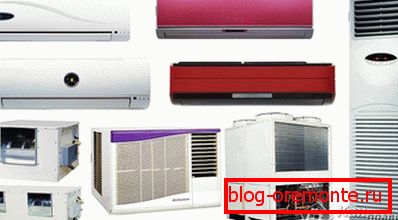

різновиди кондиціонерів

Існує кілька різновидів кондиціонерів, хоча принципи дії у всіх однакові. За типом надходження повітря такі системи можна умовно розділити на:

• припливні;
• рециркуляційні;
• кондиціонери з функцією рекуперації.

Рециркуляційні системи працюють на внутрішньому повітрі, припливні використовують зовнішні повітряні маси, а системи з функцією рекуперації використовують обидва перерахованих методу.

Крім зазначеної диференціації, є і інший підрозділ кондиціонерів:

1. Моноблочні - системи, що складаються з одного блоку, в якому поєднані всі функції. Вони дуже прості в експлуатації, легко піддаються ремонту і служать тривалий час. Такі кондиціонери невибагливі. Єдиний їхній мінус - висока вартість.
2. Спліт-системи складаються з двох розділених блоків. Один з них розміщують зовні будівлі, а другий в приміщенні. Обидві частини системи об'єднані трубкою, через яку циркулює фреон. Вентилятор і випарник такого кондиціонера розташовується у внутрішньому блоці, а решта частини системи - в зовнішньому. Між собою спліт-системи розрізняються формою: існують підлогові, стельові, настінні кондиціонери цього виду.
3. Мульти-спліт-системи відрізняються тим, що внутрішніх блоків у них кілька, а зовнішній і раніше один. Такі кондиціонери теж можуть бути підлоговими, настінними або стельовими.

Можливі несправності системи

Сьогодні для того, щоб встановити і успішно налаштувати таку систему у себе вдома або в офісі, не обов'язково знати, як працює компресор кондиціонера. А ось розбиратися в деяких можливих збоях пристроїв кондиціонування треба.

Найчастішою причиною порушення в спліт-системах стає гідроудар. Він виникає через те, що в компресор потрапляє рідкий фреон. Агент не встигає повністю прийняти газоподібний стан в випарнику.

Гідроудар відбувається з кількох причин.

В основному таке трапляється з дешевими кондиціонерами, які спроектовані не зовсім коректно. Тому при найменших перебоях температур вони можуть підносити неприємні сюрпризи. Гідроудар може статися під час запуску кондиціонера в приміщенні з негативними температурами. Для недорогий системи досить температури мінус 10-12 градусів, щоб вийти з ладу.

Забруднені фільтри теж стають причиною гідроудару. За кондиціонерами необхідно стежити. Бажано регулярно проводити профілактичний огляд системи, щоб уникнути дорогого ремонту.

Ще одна несправність кондиціонерів пов'язана з витоком фреону. Зазвичай таке буває при неправильному монтажі трубок. Іноді витоку трапляються в недорогих погано спроектованих системах. Серед дуже дешевих моделей кондиціонерів можна зустріти заводський брак, коли трубки просто або погано прикручені, або спочатку мають текти. Визначити витік фреону можна візуально у працюючої системи. Вона викликає промерзання на задній стінці кондиціонера.

В разі неправильного встановлення кондиціонера в контур може потрапити повітря і волога. Це незабаром призведе до порушення роботи пристрою. Повітря в контурі часто стає причиною поломок кондиціонерів.

Тому краще монтувати спліт-систему із залученням професіоналів, які не вперше займаються установкою таких агрегатів.

користь кондиціонера

Кондиціонер створює оптимальні температурні умови в будинку і офісі. Останнім часом навіть з'явилися складні системи з функцією іонізації та зволоження повітря. Він дуже благотворно впливає на людей, але за умови, що за системою доглядають. Тому що кондиціонери, як будь-які інші пристрої, вимагають чищення і регулярного ремонту.

Забруднені фільтри кондиціонера навряд чи зроблять його роботу корисною. Відомі випадки, коли через недоглянутих спліт-систем у людей виникали різні нездужання. Якщо власник такого пристрою хоче отримати максимум користі від нього, то він повинен уважно стежити за станом кондиціонера.
