Ревізійний люк під плитку своїми руками

21-03-2018

Корисне

У будь-якій системі водопроводу не обійтися без вентиля на перекриття води, лічильника, різних датчиків і насосів. Для зручності такі елементи розміщують в одному місці, забезпечуючи до них доступ. Для того щоб приховати комунікації і зробити приміщення більш привабливим, можна використовувати прихований люк. Спеціальний короб, що забезпечує доступ до вентиляційних, водопровідним та сантехнічних комунікацій є в більшості квартир. У разі коли ви будуєте приватний будинок або просто робите капітальний ремонт, такий люк потрібно буде обладнати самостійно. Він дозволить приховати комунікації в стіні, підлозі або коробі для труб. Дверцята такого люка повністю маскується за допомогою плитки або кахлю. Давайте детально розберемо, як зробити ревізійний люк під плитку своїми руками.

Мета

Такі люки виконують одну головну мету - забезпечувати доступ до комунікацій, ніяк не впливаючи на дизайн приміщення. Завдяки таким люків, ніхто не зможе побачити, де у вашому будинку знаходяться такі елементи, як:

фільтри для води;
лічильники для води;
різні вентилі для перекриття труб;
вузли управління різними приладами у ванній кімнаті.

Головне, що ви знаєте, де знаходиться такий люк, і в будь-який момент можете відкрити його і перевірити стан будь-якого приладу, поміняти фільтри або просто подивитися дані лічильника. Це дуже зручно і практично.

категорії

Ревізійні люки можуть бути виконані з різних матеріалів і мати різні конструкції. Наявність великого асортименту товару дозволяє вибрати той, який буде найкращим у вашому випадку. Головне, він повинен бути надійним, легким в застосуванні і не псувати загальний вигляд приміщення. Слід зазначити, що часто використовувати люк ви не будете.

Всі люки можна класифікувати так:

Металеві.
Пластикові.
Люки-невидимки.

Давайте розглянемо, чим вони відрізняються один від одного, і які особливості кожної категорії.

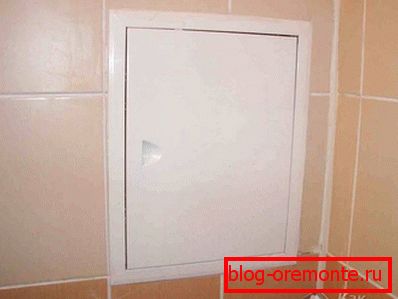

Вироби із пластику - це найдешевший і простий варіант з усіх інших. Зовні вони нічим не відрізняються між собою. Різниця тільки в розмірах і кольорі. Пластикові люки легко встановлювати. Для цього потрібно вкрутити каркас в стіну за допомогою саморізів. Інший варіант - змастити його клеєм і вставити в підготовлений отвір. Відкривати дверцята можна простим натисканням на неї. Це найбільш простий і дешевий метод для приховування ревізійних отворів.

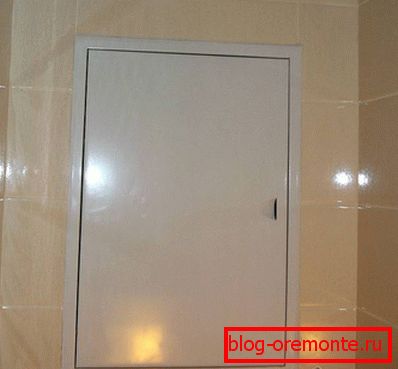

Металеві люки для ревізії схожі за методом установки і розмірами. Але за рахунок того, що вони зроблені з металу, слід зазначити деякі переваги:

довговічність вироби;
здатність не втрачати первинні властивості і зовнішній вигляд.

Головним недоліком металевих конструкції є їх вартість. Пластикові моделі набагато дешевше.

Люки-невидимки називаються так тому, що після установки помітити їх дуже непросто. Такий прихований люк можна встановлювати у ванній з будь-якою обробкою. Комплектація його проста: рама конструкції, вмонтовується в стіну і двері, яку потрібно з'єднати з механізмом і облицювати оздоблювальним матеріалом. Вони добре підходять для:

приховування центрального стояка;
приховування різних комунікацій та запірної арматури;
зберігання хімікатів для ванної та туалету або непотрібних речей.

Щоб встановити його знадобитися більше сил і часу, так як монтувати його складніше, ніж два попередні види. Вся справа в тому, що встановлювати такий люк потрібно до обробки поверхні. Насамперед потрібно оформити сам люк, а потім, відштовхуючись від нього, продовжувати облицювання стін.

Основні розміри прихованих люків

Залежно від розміру, приховані люки можуть бути обладнані однією або двома дверцятами. Розміри бувають найрізноманітніші, від маленького до великого. Найменший розмір - 100? 100 мм. Це люк квадратної форми, який може монтуватися в стіну. Але найчастіше такі маленькі конструкції встановлюють під ванну. Якщо вам треба приховати в стіні масивне обладнання, таке як система очищення води, то для вас підійде люк розміром 800? 800 мм. Найбільш ходовим є середній розмір - 200? 300 мм. Він є ідеальним варіантом, якщо ви вибрали кахельну плитку. Якщо потрібно закрити вхід в підвал або таємну кімнату, можна зробити індивідуальне замовлення на люк великого розміру.

Подивіться наступний відеоролик, щоб розібратися, як підібрати люк за розміром:

Інструменти і матеріали

Такі люки можна купити в магазині. Все що вам потрібно буде зробити: зібрати конструкцію, встановити її в потрібне місце і виконати облицювання. Але для умільців, які не хочуть переплачувати, є хороша новина: такий люк можна зробити самостійно. Щоб втілити цю ідею в життя, вам знадобляться такі інструменти:

меблеві навіси;
брус з дерева 50? 50 мм;
влагостойкий гипсокартон или влагостойкая фанера;
пуш-механизм для дверей;
клей ПВА будівельний;
армована сітка з капрону;
облицювальний матеріал (плитка або кахель);
клей на плитку;
дриль і шуруповерт;
карандаш и рулетка;
саморізи;
електролобзик або пила;
викрутка.

виготовлення конструкції

Маючи в наявності необхідні інструменти, можна приступати до роботи. Для початку потрібно визначитися з розміром. Якщо у вас вже є готовий отвір в стіні, відштовхуйтесь від нього. Якщо немає, потрібно підібрати ідеальний розмір в вашому випадку. Більший не означає кращий, тому якщо вам потрібно приховати вузли перекриття, лічильник або фільтри, можна використовувати середні розміри, в залежності від ваших вимог. Коли потрібно приховати тільки лічильник, то оптимальним розміром буде 200? 300 мм. У разі якщо треба заховати всі комунікації, можна зробити отвір розміром 400? 600 мм.

Щоб люк був зовсім непомітним, а плитку не потрібно було підрізати під розмір, вибирайте його, відштовхуючись від розміру самої плитки. Наприклад, дверцята можуть складатися з двох плиток по горизонталі і трьох плиток по вертикалі.

Після того як розмір обраний, потрібно зробити отвір в стіні. Далі всю роботу можна розділити на наступні етапи:

Вирізати лист ОСБ або вологостійкої фанери за розмірами отвору. Він буде служити дверима конструкції.
З брусів необхідно зробити раму, яка буде прикручена до отвору. Замість брусів можна використовувати дерев'яний профіль. За допомогою дюбелів і саморізів закріпіть раму по периметру отвору. Її потрібно встановити так, щоб після того, як дверцята зачинилися, люк був врівень зі стіною і не випирають. Якщо дверцята буде обшита плиткою, то це потрібно врахувати ще при проектуванні.
Встановіть дверцята в отвір і виміряйте відстань 100 мм від країв. Просвердлите отвори, куди будуть кріпитися меблеві навіси.
Прикрутіть їх до дверцят і, використовуючи олівець і рулетку, нанесіть їх розташування на саму дерев'яну раму. Після чого зробіть отвори на рамі для навісів і закріпіть їх.
Якщо ви правильно закріпили навіси, то встановлення дверей не буде важкою. Вам всього лише потрібно закрутити по 2 гвинта на двох навісах. Вони регулювальні. Ідеально відрегулювати петлі потрібно після того, як облицювальний матеріал буде приклеєний. А поки можна приблизно відрегулювати двері. Важливо наявність вільного простору по глибині, щоб зробити облицювання, і зазорів, що дозволяють вільно відкривати двері.
Залишилося встановити пуш-систему. Закрийте двері і відзначте потрібне положення для її закриття. Такий механізм також буде служити упором, що не дозволяє двері закритися глибше, ніж потрібно.
З огляду на товщину дверей, зафіксуйте пуш-механізм на рамі, використовуючи звичайні саморізи.
Перевірте роботу механізму. Після чого можна переходити до оздоблювальних робіт.

Ще один варіант кріплення дверки - кріплення на магнітах. В такому випадку до рами по периметру приєднуються магніти. У ті ж місця на дверцятах кріпиться залізний елемент, завдяки якому конструкція буде триматися. В основному таке кріплення використовують для невеликих дверей.

Кладем плитку

Після того як двері вже встановлені, можна приступати до облицювальних робіт. Так як наші двері зроблені з дерева, простого речовини, що клеїть буде недостатньо. Для початку наклейте на фанеру армовану капронову сітку. Щоб клей добре взявся, поверхню дверей потрібно знежирити і прогрунтувати. Змастіть її клеєм ПВА. Тепер нанесіть сітку, пройдіться по ній шпателем і дайте висохнути. На висихання необхідно 12 годин і більше. У будь-якому випадку переходити до укладання плитки потрібно на наступний день.

Все, що залишилося - наклеїти плитку. Само по собі це справа нескладна. Потрібно нанести шар клею, закріпити плитку і поставити хрестики. Але от якщо ви все так і зробите, ваші двері будуть відкриватися максимум на кілька сантиметрів. Чому? Тому що при відкритті плитка на двері буде впиратися в плитку на стіні, перешкоджаючи відкриттю дверей. Що робити в такому випадку? На плитці, яка покладена на стіну з тильного боку потрібно зняти фаску під кутом 45 ?. Те ж саме потрібно зробити і з плиткою, яка на двері, але вже з лицьового боку. Тоді ваші двері будуть легко відкриватися, забезпечуючи доступ до комунікацій.

Ось і все, ваш сантехнічний люк готовий. Залишилося тільки затерти шви і відрегулювати саму дверцята. Є й інший варіант, купити вже готовий люк і просто встановити його на місце. Це обійдеться дорожче, але без зайвого клопоту. Який варіант вибрати, залежить від вас. Але, як бачите, все можна зробити самостійно, не вдаючись до зайвих витрат.

Відео

Простим рішенням ревізійного люка буде монтаж на магнітах. Як виглядає конструкція, дивіться нижче:
