Розводка труб у ванній своїми руками

Якщо вам здається, що розводка труб у ванній - це занадто складний процес, то ви помиляєтеся. Сучасні технології перетворили його в систему досить простих і доступних всім дій, за умови, що у вас є бажання все зробити самостійно.

Інженерні комунікації

Для початку, слід визначитися? які саме сантехнічні прилади та комунікації вам знадобляться у ванній кімнаті (або суміщеному санвузлі):

• ванна або душова кабіна з піддоном - необхідно підключити холодну і гарячу воду і каналізацію;
• умивальник - холодна і гаряча вода плюс каналізація;
• унітаз - холодна вода і каналізація;
• пральна машинка-автомат - холодна вода і каналізація.

Тепер підрахуйте необхідну кількість вентилів, що перекривають воду:

• один загальний на гарячій воді - обов'язково,
• один загальний на холодній воді - обов'язково,
• на підводі холодної води до пральної машинки-автомату - обов'язково,
• на підводі холодної води до унітазу - при бажанні (на випадок, якщо бачок почне пропускати воду, а перекривати всю систему ви не захочете).

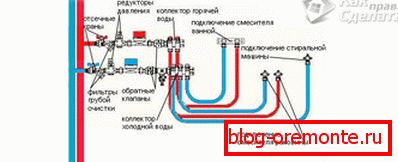

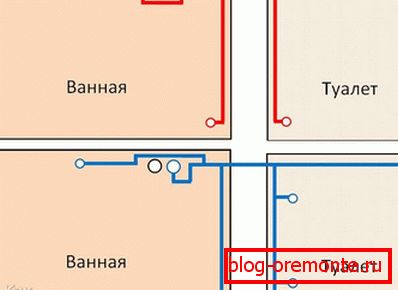

Схема разводки труб

Визначившись з кількістю сантехнічних приладів, які ви збираєтеся підключити до водопроводу і каналізації, слід спочатку їх придбати. Вирішіть, де і що саме буде знаходитися, зазначивши місця їх розташування на підлозі (щоб сантехніка не заважала, краще винести її після цього з ванної кімнати, якщо є така можливість).

Потім візьміть аркуш паперу і намалюйте на ній схему розводки. Намагайтеся дотримуватися таких принципів:

• небажані перетину,
• і водопровід, і каналізація повинні бути прокладені максимально близько один до одного, щоб потім їх можна було закрити коробом,
• після установки сантехніки на своє місце ви повинні достатньо легко добиратися до місць з'єднань з гнучкими шлангами.

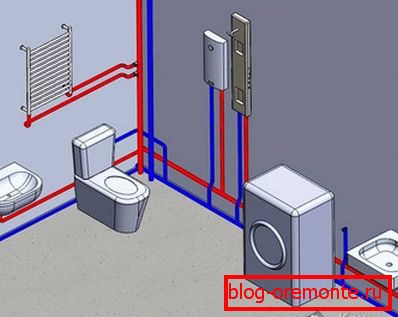

Намагайтеся не ускладнювати розводку труб у ванній. Все повинно бути максимально просто:

• основні труби прокладені по низу над підлогою;
• водопровідні відводи йдуть від них через трійники перпендикулярно вгору;
• каналізаційні відводи можуть не мати вертикальної частини і представляти собою лише «трійник», в який входить гнучкий шланг.

водопровідні труби

Щоб зібрати систему з поліпропіленових водопровідних труб, вам знадобиться спеціальний інструмент, в просторіччі іменований «паяльник». Купувати його для разових робіт немає ніякого сенсу, набагато простіше взяти його в оренду на пару днів (цю послугу зазвичай надають спеціалізовані магазини). Працювати з ним досить просто, але при цьому не слід забувати, що він сильно нагрівається, тому будьте обережні і обов'язково прочитайте інструкцію, якщо користуєтеся їм в перший раз. Можливо, вам навіть знадобиться спочатку помічник, який триматиме «паяльник», поки ви будете нагрівати труби і фітинги, а потім - прибирати його в сторону, щоб ви не обпеклися.

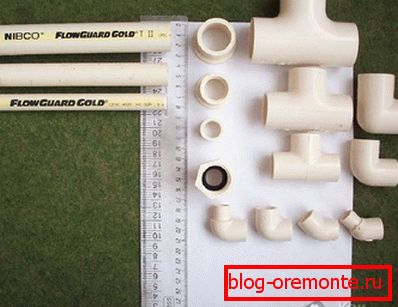

Щоб з'єднати труби між собою, а також повернути їх під потрібним кутом, вам знадобляться ПВХ фітинги (вони продаються в тих же спеціалізованих магазинах). Підбирають їх точно по діаметру труб. Коштують вони не дуже дорого, тому беріть їх із запасом в 1-2 штуки на той випадок, якщо не зможете рівно припаяти їх з першої спроби.

З'єднання, виконані за допомогою «паяльника» є нероз'ємними, і щоб їх переробити, вам доведеться відрізати браковану частину. Якщо довжина при цьому виявиться менше необхідної, наростити її, використовуючи «муфту».

Для завершення розводки вам буде потрібно під'єднати до кінцевих випусків «американки» - це фітинги, з одного боку в які припаивается труба, а з іншого через різьбу приєднується гнучкий шланг.

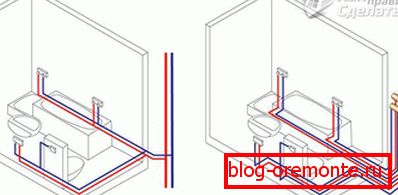

Розводку у ванній можна виконувати двома способами:

1. Рухаючись від крайнього сантехнічного приладу в сторону основного водопровідного стояка.
2. Припаюючи труби, рухаючись від стояка до сантехнічних приладів.

Каналізаційні труби

А ось при складанні каналізаційних труб «паяльник» вам не знадобиться - вони просто вставляються одна в іншу (самостійно або за допомогою фітингів). Збірка каналізаційної системи робиться досить легко і просто, до того ж завжди все це можна розібрати і переробити.

При виконанні розводки у ванній головне не забувати три основних принципи:

• каналізаційні труби повинні мати ухил від сантехнічного приладу до основного стояка (не менше 3-х сантиметрів по висоті на метр довжини);
• труби, що ведуть від ванни, душа, пральної машинки і умивальника повинні мати діаметр в 50 мм; а каналізаційна, що йде від унітазу - 110 мм;
• каналізаційні труби повинні з'єднуватися один з одним таким чином, щоб менший діаметр вставлявся в фітінг або трубу більшого діаметра, а не навпаки.

Розводка каналізаційних труб завжди повинна бути максимально простою. Намагайтеся всю сантехніку підключати послідовно, щоб не виникали «перехрестя», в яких при одночасному зливі води з двох приладів може статися «затор».

Якщо у вас виникли сумніви в тому, що ви зможете легко прочистити каналізацію через зливні отвори у ванні або умивальнику, встановіть на каналізаційній трубі додатковий фітінг-трійник, закривши його верхній отвір спеціальною пробкою. Пізніше саме через нього ви і будете чистити труби. Після того, як ви закриєте все коробом, не забудьте залишити до них доступ для обслуговування.

Поєднуючи каналізаційні труби між собою, обов'язково перевіряйте, щоб у всіх стиках перебували гумові прокладки (без них стоки будуть витікати і буде поширюватися неприємний запах).

Труби повинні вставлятися одна в іншу (або в фітінг) на максимально можливу глибину.

Щоб ухил став постійним, прикріпіть їх до стін за допомогою спеціальних хомутів, фіксуючи, таким чином, кожну ділянку.
