Система опалення з природною циркуляцією

21-01-2018

Корисне

Незважаючи на те, що зараз поширені передові технології обігріву приміщень, система опалення з природною циркуляцією досить затребувана. В першу чергу це пов'язано з тим, що вона проста в монтажі, а якщо ще й враховувати нестабільність забезпечення приватного сектора електрикою, то стає зрозумілою популярність такої автономної системи опалення.

Як це працює

Відразу варто сказати, що завдяки особливому пристрою, система працює без примусової циркуляції теплоносія. Рух води в трубах відбувається за рахунок того, що при охолодженні щільність води збільшується, і вона стікає до котла по трубах, встановленим під ухилом, виштовхуючи з нього підігріту воду.

Хоча система опалення з природною циркуляцією може працювати без насоса, все ж його краще поставити. При включеному насосі теплоносій швидше проходить по трубах, отже, приміщення прогрівається швидше.

При виході з котла вода надходить в розгінний колектор, доходить по ньому до верхньої точки і по трубах, встановленим під ухилом від котла, охолоджуючись, продовжує свій шлях по колу.

Недоліки та переваги

Спочатку поговоримо про недоліки. Такий підхід допоможе визначитися, чи підійде вам така система опалення.

Якщо в системі немає насоса, то потрібно досить довго чекати, поки гаряча вода досягне батарей і пройде по ним.
Нерівномірний розігрів радіаторів опалення. Пов'язано це з тим же нюансом - зверху гаряча вода, а знизу холодна.
Монтаж виконується більш дорогими трубами великого діаметру.
Необхідна установка відкритого розширювального бачка, внаслідок чого вода випаровується і її періодично потрібно доливати в систему. Установка розширювального бачка закритого типу може погіршити роботу системи.
Страждає дизайн приміщення.
Не можна порушувати ухил труб, навіть якщо потрібно обійти двері.
В системі повинно бути якомога менше поворотів.
При плануванні системи опалення без насоса, потрібно правильно визначити рівень розташування батарей, розширювального бачка і котла, який повинен бути встановлений в самій нижній точці.

переваги

Електронезавісімость. Навіть якщо встановлено насос, то при відключенні електроенергії (або при виході насоса з ладу), система опалення продовжує працювати.
Монтаж і подальше обслуговування не вимагає особливих навичок.
Безшумність роботи.

Виды систем

Як вже говорилося, в самопливної системі опалення не повинно бути перепадів по висоті, інакше вона просто не буде працювати. З цієї причини може бути зроблено кілька контурів.

Одноконтурна

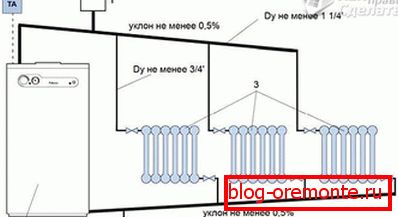

Тут все гранично ясно - одна труба йде від котла, а інша до нього, а між ними підключаються батареї. Представлена схема допоможе в цьому розібратися.

Одноконтурна система може бути і однотрубної, тільки в цьому випадку потрібно врахувати той фактор, що кожна наступна батарея в самопливної системі буде відчутно холодніше попередньої.

двоконтурна

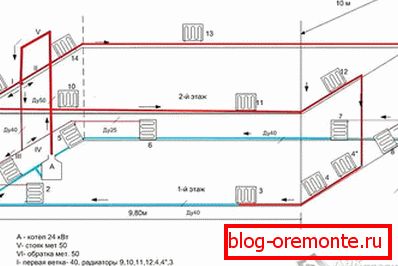

Двоконтурні системи можуть відрізнятися напрямком руху теплоносія:

Із зустрічним рухом.
З попутним рухом.

Вибір способу монтажу труб з урахуванням напрямку руху теплоносія, в основному залежить від того, де в приміщенні розташовані двері або є інші нюанси, через які монтаж обратки в цьому місці неможливий.

Незалежно від обраної системи, кут ухилу труб не змінюється.

Як розрахувати потужність батарей і котла опалення

Говорити про точні результати не доводиться, тому що кожен будинок індивідуальний і може відрізнятися за багатьма параметрами, врахувати які в загальній схемі неможливо, та й в цьому немає необхідності. За ідеальних умов прийнято вважати, що для обігріву 1 м² досить 60 Вт потужності радіатора. Цілком зрозуміло, що якщо будинок не утеплений, в ньому встановлені прості дерев'яні вікна, то буде потрібно встановити більш потужні батареї.

Щоб потім не займатися переробкою, важливо ще на етапі планування з'ясувати, якою має бути потужність батареї (або батарей), яка буде встановлена в конкретному приміщенні. Для цього можна скористатися одним з двох методів.

За об'ємом

Більш точні дані можна отримати, враховуючи обсяг приміщення. Виконуємо виміри і, отримавши дані по висоті, ширині і довжині кімнати, перемножуємо їх між собою, а результат множимо на 40 Вт. З огляду на особливості будови, вводимо поправочний коефіцієнт. для:

одноповерхового приватного будинку з неутеплені горищем - 1,5;
кімнати з утепленою стіною - 1,1;
кімнати з неутепленої стіною - 1,3;

Важливо враховувати кількість дверей і вікон.

Якщо в приміщенні є вхідні двері, то до отриманої цифри потрібно додати ще 150-200 Вт.
Якщо вікна невеликі і енергоємні, то для кожного потрібно ще по 70 Вт.
Для великих або утеплених вікон потрібно додати по 100 Вт.

По площади

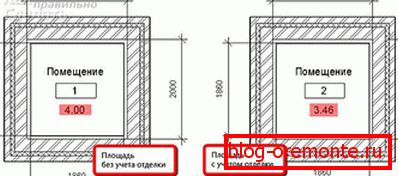

Розраховуючи кількість батарей по площі приміщення, використовується усереднений показник - 1 кВт на 10 м². За таким же принципом вираховується потужність купується для дому котла опалення.

Розглянемо на прикладі, як можна провести розрахунки.

Є будинок з внутрішніми габаритами 9? 8 м. Множимо ширину на довжину і отримуємо площа - 72 м².
72 м²розділений на 10 (1 кВт на 10 м²), І отримаємо 7,2 - це потужність котла в кВт.
Тепер дізнаємося потужність батареї для приміщення 2? 4 м.
Площа вийшла 8 м².
Користуючись тими ж розрахунками, що і для котла, отримаємо цифру 0,8 - потужність батареї в кВт.

Тепер внесемо поправки за кліматичними зонами. Розглянемо коефіцієнти:

У Південних регіонах - 0,8-0,9.
Для Крайньої Півночі - 1,5-2.
У зоні Середньої смуги - 1,2-1,4.

У нашому прикладі був потрібний котел потужністю 7,2 кВт. З урахуванням коефіцієнта розрахуємо остаточні дані для Середньої смуги:

7,2?1,4=10,08.
З огляду на, що котел повинен мати запас потужності, набуваємо опалювальний прилад потужністю 12-15 кВт.
Таким же чином підходимо до підрахунками потужності батареї для використаного в прикладі приміщення: 0,8? 1,4 = 1,12 кВт. Округляємо в більшу сторону і отримуємо 1,2 кВт.

Потужність батареї вказана в паспорті виробу. Якщо не впевнені в правильності своїх розрахунків, то придбайте більш потужний радіатор, встановивши на нього терморегулятор.

Монтаж

Як уже згадувалося, котел повинен бути встановлений в самій нижній точці.
Жодна труба не повинна бути нижче рівня входу обратки в наш опалювальний прилад. Нехтування цією вимогою призведе до істотного погіршення роботи опалювальної системи.
На стінах робиться розмітка розташування труб і радіаторів.
Виконується навішування радіаторів - їх положення перевіряється будівельним рівнем.
Від труби подачі котла монтується розгінний колектор. Це повинна бути труба великого діаметру.

У верхній точці встановлюється відкритий розширювальний бачок. Якщо він буде перебувати на горищі, то ємність і трубопровід потрібно грунтовно утеплити.
Труби кріпляться з ухилом в 1 см на погонний метр труби. Якщо немає можливості дотримуватися цієї норми, то можна зменшити перепад до 0,5 см, але не менше. Потрібно враховувати, що зі зменшенням ухилу труби, зменшується ККД всієї системи опалення.

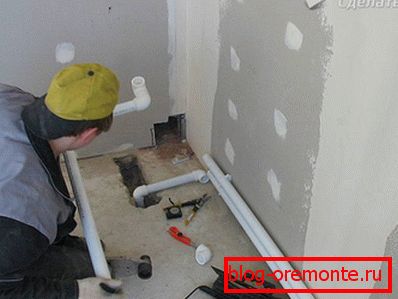

У потрібному місці виконується врізання труби, що йде до радіатора. В металевому трубопроводі відведення може бути приварений або підключений через трійник. При роботі з пластиковими трубами потрібно користуватися фітингами, згуртовуючи їх, не забуваючи про крани і терморегулятори (якщо їх установка передбачена).
У нижній точці системи (зазвичай це біля котла) потрібно встановити відведення з краном - через нього вода буде заливатися в систему.

Плануючи виготовлення самопливної системи в двоповерховому будинку, потрібно врахувати, що подача теплоносія виконується на другий поверх, а потім він по стояках опускається в радіатори, встановлені на першому поверсі.

Залишилося заповнити систему водою, і, перевіривши її на наявність протікань, обігрівати приміщення, не турбуючись про те, що можуть відключити електрику.
