Схема підключення насосу

12-05-2018
Корисне

Будь-який власник заміського житла знає, що насосне обладнання погружного типу повсюдно використовується в системах водопостачання свердловини. Крім цього, зазначене обладнання може експлуатуватися і в опалювальних мережах особистих господарств.

Так звана пряма схема підключення насосу до електромережі (без залучення допоміжного обладнання) досить проста і передбачає безпосереднє приєднання до його контактній групі живильних провідників, які охоплюють як «фаза», «нуль» і «заземлення».

Відзначимо, що даний спосіб підключення може бути застосований далеко не у всіх випадках облаштування водозабірних систем. Навпаки, найчастіше насосне обладнання використовується спільно з автоматикою того чи іншого типу, помітно поліпшує експлуатаційні характеристики системи, а також підвищує зручність її обслуговування. Як правило, такі розширені схеми включають в свій склад наступне компоненти:

  • електричні контактори (пускачі);
  • перемикачі (реле проміжного типу);
  • датчики контролю рівня і тиску;
  • гідроакумулятор.

Назначение автоматики

Використання елементів автоматики, що встановлюються в ланцюгах живлення устаткування, дозволить вам підключити погружной насос таким чином, що робота системи буде здійснюватися в автоматичному режимі.

Основою такої схеми є контактор з нормально розімкнутої контактною групою, до входу якого підводяться живлять провідники (фаза, нуль і заземлення). Ну а до виходу контактора підключається сам насос, який одержує через нього живлення від електромережі.

Використання подібної схеми підключення насоса передбачає наявність спеціального гідроакумулятора, що має в своєму складі зворотний клапан. Саме в цьому агрегаті і встановлюється датчик реле тиску, керуючий роботою контакторной групи, що забезпечує подачу і зняття напруги з насоса.

Функціонування всієї системи в автоматичному режимі здійснюється наступним чином.

  1. При падінні тиску в системі до мінімального рівня датчик реле видає сигнал на включення; при цьому контакти робочої групи замикають ланцюг електроживлення насоса.
  2. У міру надходження води в систему, тиск у гидроаккумуляторе поступово зростає.
  3. При досягненні тиском свого верхнього порогу (граничного значення) по сигналу від датчика тиску контактор спрацьовує на відключення. Його контакти розмикаються, і обладнання автоматично відключається від електромережі.

Для систем побутового водопостачання, розрахованих на значні обсяги рідини, більше підходить електрична схема на поплавцевих датчиках, що забезпечує автоматичний контроль рівня рідини в збірній ємності (гидроаккумуляторе). Принципова схема підключення самого насосного обладнання в цьому випадку не відрізняється істотно від попередньої, за винятком того, що замість реле тиску в ній встановлюється датчик рівня рідини.

Варто зазначити, що для підключення електроживлення до насоса погружного (свердловинного) типу вам будуть потрібні кабелі особливої ​​марки. Найкраще підходять для цих цілей водостійкі дроти під позначенням ВПП або КВВ. Непогані показники по водостійкості має також імпортний кабель марки AQUA RN8.

Збірка конструкції з елементами автоматики

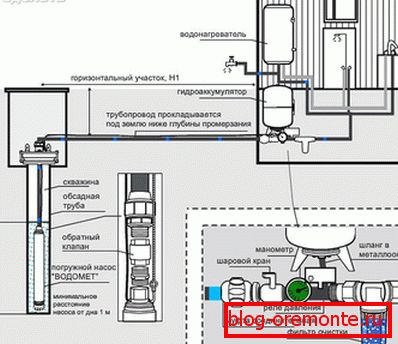

У тому випадку, якщо планується зібрати систему водопостачання, запуск і відключення якої здійснювалися б від водопровідного вентиля, то доведеться придбати спеціальний гідроакумулятор, який використовується спільно з реле тиску.

При цьому підключення автоматики до насоса може бути організовано з бетонного колодязя, розташованого в безпосередній близькості від самої свердловини з насосом.

Для складання системи водопостачання на базі заглибного насоса вам будуть потрібні наступні пристрої та комплектуючі:

  • типовий гідроакумулятор відповідної ємності;
  • реле тиску, розраховане на роботу з обраним вами типом гідроакумулятора;
  • спеціальна перехідна муфта (так звана «американка»), що містить інсталяційний розміром 1 ";

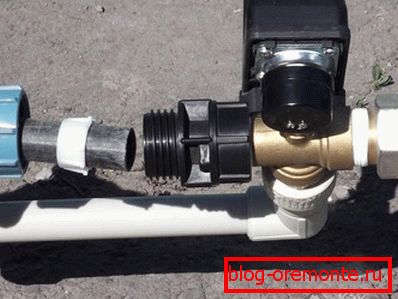

  • ще одна муфта, оснащена цанговим затискачем;
  • спеціальний перехідник з латуні;
  • труби з пластика, фітинги, стрічка ФУМ.

Основні монтажні роботи по збірці ланцюга управління насосом виробляються, як правило, не в заздалегідь підготовленому колодязі, а нагорі, на відкритому просторі. По завершенні збирання цієї частини конструкції ви зможете опустити її на дно колодязя, де в обмежених умовах вам залишиться лише під'єднати її до насоса.

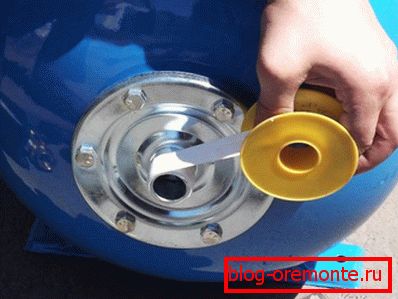

Роботи по збірці ланцюгів управління і контролю прийнято починати з обв'язки гідроакумулятора; при цьому з метою надійної герметизації з'єднань і полегшення подальшого обслуговування системи всі з'єднання ущільнюються з використанням спеціальної стрічки ФУМ.

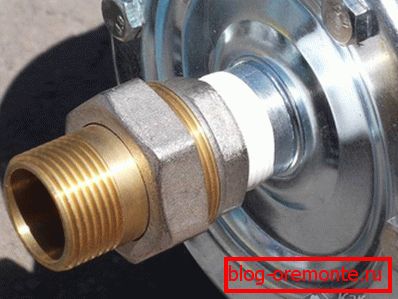

Відзначимо, що підключення до гідроакумулятори реле тиску здійснюється не безпосередньо, а через спеціальний перехідник під назвою «американка». Використання перехідного елемента дозволяє легко демонтувати з'єднання в разі необхідності, а також значно спрощує всі операції по підключенню і налаштуванню автоматики.

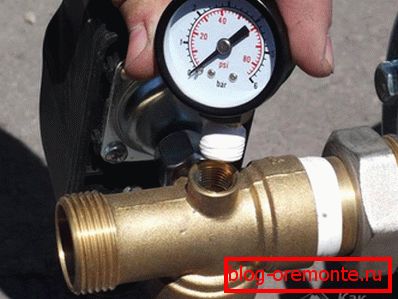

При установці реле тиску постарайтеся розмістити його таким чином, щоб при необхідності ви в будь-який момент могли «зняти» показання манометра (не опускаючись на дно колодязя). Слід також звернути увагу на те, що надійність і герметичність з'єднання реле з обв'язкою повинна забезпечуватися спеціальною прокладкою.

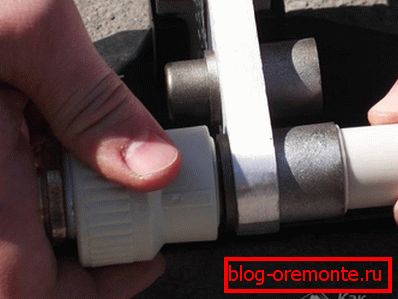

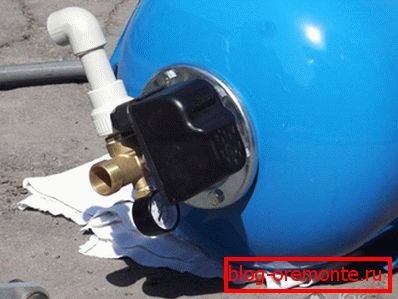

В подальшому, для формування водопровідної гілки споживача (підключається до відведення від реле тиску) вам необхідно буде виготовити спеціальне збірне коліно, спаяні з фітинга і відрізка пластикової труби. На кінці пластикової труби напоює муфта із зовнішнім різьбленням (типу МРН), яка герметично приєднується до відведення від реле тиску (див. Фото зліва).

На цьому та частина робіт, що повинна проводитися поза колодязя, може вважатися завершеною.

Структура фотографії

Підключення конструкції до насоса

Всі майбутні операції по підключенню зібраної конструкції до насоса доведеться виконувати, перебуваючи безпосередньо в колодязі. За необхідності ви можете розбити (розпаяти) наявну розводку на дві окремі лінії, одна з яких піде прямо в будинок, а друга може використовуватися для поливу садової ділянки. Для відключення цієї гілки на зимовий період необхідно передбачити окремий запірний вентиль.

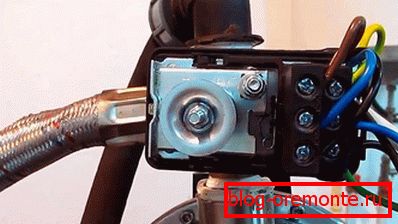

На заключному етапі монтажних робіт вам залишається підключити електричну частину схеми до реле тиску. Для цього в першу чергу слід зняти кришку регулятора, забезпечивши тим самим вільний доступ до сполучних клем приладу.

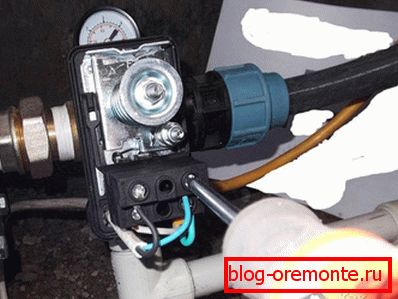

У нижній частині корпусу є отвори для введення проводів електроживлення та сигнального кабелю, що йде від насоса. Акуратно заведіть всі дроти в ці отвори і підключіть їх кінці до відповідних клем. Найчастіше клеми для підключення сигнального проводу від насоса позначаються як «MOTOR», а клеми для підключення мережевого кабелю - як «LINE».

Після закінчення цих робіт вам залишиться лише поставити на місце кришку реле-регулятора.
