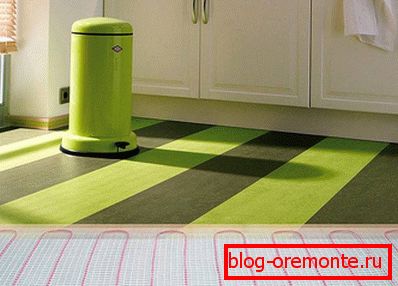

Тепла підлога під лінолеум на дерев'яну підлогу

23-02-2018

Корисне

Раніше облаштування теплої підлоги було задоволенням не з дешевих і тільки в лазні він міг себе окупити. Що стосується наших днів, то тепер ситуація зовсім інша. Ця технологія настільки широко поширилася, що тепер її можуть дозволити собі багато. Розподіл опалювального контуру по підлозі дозволить підтримувати рівномірну і стабільну температуру по всій житлової площі. Однак не завжди впровадити її легко. Наприклад, що можна зробити в умовах дерев'яної підлоги? Ускладнювати рішення задачі може те, що фінішним покриттям матеріалом є лінолеум. Чи можливо все це поєднати? При уважному вивченні цього питання ви зможете не тільки переконатися, що це реально, але і випробувати свої сили і самостійно зробити тепла підлога під лінолеум на дерев'яну підлогу. Пропонуємо вам глибоко вивчити цю тему.

Особливості теплого дерев'яної підлоги

Головний принцип роботи теплої підлоги полягає в передачі теплової енергії через поверхню підлоги в приміщення. Цю розробку з успіхом використовують в разі бетонної підлоги. Матеріал відрізняється високою теплопровідністю. Більш того, він акумулює тепло і створює комфортне відчуття в ногах.

В такому випадку виникає питання: якщо ця система настільки ефективна, то чому б не взяти і не замінити дерев'яні підлоги на бетонні або, по крайней мере, залити бетонну стяжку поверх дерев'яної підлоги? Може здатися, що це правильне рішення, однак, тут є свої нюанси, хоча і розроблена ефективна система по заливці стяжкою дерев'яної підлоги. Навіть при мінімальному шарі стяжки, для водяної теплої підлоги необхідна мінімум 70-міліметрова товщина, на 1 м² дерев'яної основи буде чинити постійний тиск маса близько 300 кг. А враховуючи, що підлоги не завжди рівні, може знадобитися більший шар для їх вирівнювання.

Відштовхуючись від цього, розумно припустити, що ховати дерев'яні підлоги під бетоном ризиковано і ненадійно. Дерево руйнується з часом. І навіть якщо ця система 30-40 років не буде давати збій, ваші діти можуть пожинати гіркі плоди, це в кращому випадку. З огляду на ці фактори, ми повністю виключаємо цей процес, тим більше що розроблена технологія, що дозволяє стелити гріє контур на дерев'яну підлогу. Плюс до всього, вона має ряд позитивних сторін:

мінімальна вага гріє «пирога»;
теплова енергія проходить невеликий шлях, перед тим як її будуть відчувати користувачі;
можливість комбінувати з лінолеумом і іншими килимовими матеріалами;
значно скорочується термін монтажних робіт;
після монтажу можна відразу вводити в експлуатацію;
повністю виключаються мокрі роботи;
нагрузка на 1 м² до 30 кг, це на 10 раз легше бетонної системи;
також виключається додаткове навантаження на конструкцію дерев'яного перекриття, особливо в тих випадках, коли таким є дерев'яні балки;
крім ваги зменшується і розмір пирога, що виключає ймовірність сильного зменшення висоти приміщення.

Однак заради об'єктивності варто зауважити, що в якості основного опалення дерев'яний тепла підлога не зможе виступати. Цей матеріал має низький коефіцієнт теплопровідності. Тому більшою мірою така система є відмінним доповненням до основної опалювальної радіаторної системи, що сприятиме підтриманню приємного мікроклімату.

Крім усього іншого, варто врахувати і підлогове покриття, в даному випадку лінолеум. Важливо підійти до реалізації цього питання з холодною головою, так як тут є деякі важливі моменти, про які йтиметься далі.

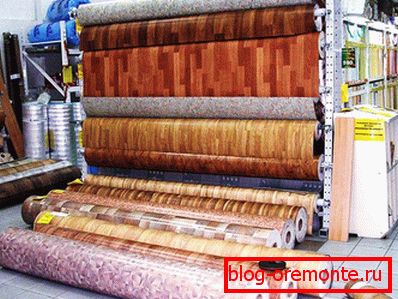

Вибір лінолеуму для теплої підлоги

У питанні вибору лінолеуму для теплої підлоги слід підходити не поспішаючи. Зараз ми розглянемо види лінолеуму і дізнаємося, як вони реагують на теплу підлогу, вірніше, чи можна їх поєднувати з обігрівом.

види лінолеуму

Лінолеум підрозділяється на п'ять великих груп, які між собою відрізняються сполучними речовинами:

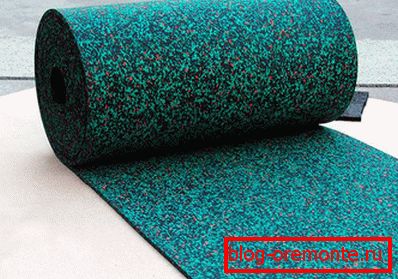

гумові, ще відомі як релин;
Колоксилін (нітроцелюлоза);
гліфтальовиє (алкідні);
ПВХ (скорочена назва ПВХ);
натуральні.

Порівняємо між собою ПВХ і натуральний лінолеум:

Характеристики

ПВХ

натуральний

Технічна сторона

ПВХ лінолеум сьогодні виробляється з різними підоснові:

теплозвукоизолирующая нетканая ГОСТ 18108-80;
тканинна ГОСТ 7251-77;
без подосновы ГОСТ 14632-79;
гумовий релин ГОСТ 16914-71;
алкідний ТУ 21-29-104-83;
спінена;
без основи;
багато- і одношаровий.

натуральний линолеум бывает двух типов:

З основою.
Без основи.

В якості основи переважно використовуються натуральні матеріали. За своїм хімічним складом цей матеріал найбільш наближений до оригіналу. В його основі використовуються наступні компоненти:

деревне борошно;
натуральні барвники;
порошок з вапняку;
лляна олія;
смола соснового дерева;
борошно з кори коркового дерева.

В якості несучої основи виступає джутова тканина.

Достоїнства і недоліки

При підвищенні температури до 2% ПВХ лінолеум дає усадку, крім матеріалу на спіненої основі. Відрізняється специфічним запахом, який з часом випаровується.

натуральний линолеум не способствует распространению огня. Его просто очистить от пыли и других загрязнений. После монтажа сохраняет свои размеры на протяжении всего эксплуатационного времени. Наличие в составе льняного масла исключает накопление электростатического разряда, кроме того, оно обладает бактерицидным действием. Спустя время, не выгорает и не изменяет свою структуру. Материал устойчив к этиловому спирту, жиру и неконцентрированным кислотам. Однако под воздействием щелочи разрушается в случае продолжительного ее воздействия. Объясняется это тем, что в его составе находится известняковый порошок, который вступает в реакцию с щелочью.

Чому нам слід в це вникати? Знання про склад матеріалу дозволять зробити правильний висновок щодо того, чи можна лінолеум укладати на теплу підлогу. Так ось, згідно з проведеними дослідженнями, саме багатошаровий ПВХ лінолеум найбільш адаптована до підлогового обігріву. Чому?

В якості основи використовується скловолокно, яке з лицьового боку обробляється спеціальним ПВХ пастою (просочення). Далі наноситься другий шар ПВХ. У його складі містяться інші компоненти. При нанесенні друку і гравіювання може використовуватися до шести фарб. Завершальним шаром служить закріплює прозорий шар ПВХ, товщиною до 0,15 мм. Що стосується основи зі скловолокна, то вона захищається підкладкою (вона може бути поліефірної, тканинної, джутової або спіненим ПВХ). Якраз спінена ПВХ підкладка вважається найбільш адаптованої до температурного розширення. Подібна багатошарова структура повністю виключає ймовірність деформації матеріалу при його нагріванні. Однак, що стосується екологічності, то за цим показником він значно поступається натуральному.

Розглянемо особливості інших типів лінолеуму:

Вид	Характеристики

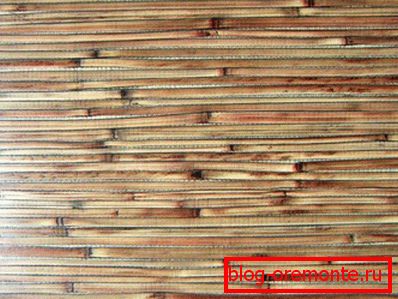

Колоксилін (нітроцелюлоза)	Еластичний і вологостійкий матеріал. Являє собою тонке покриття. Його структура дуже чутлива до перепаду температури. Як наслідок, не рекомендується для використання спільно з теплою підлогою.

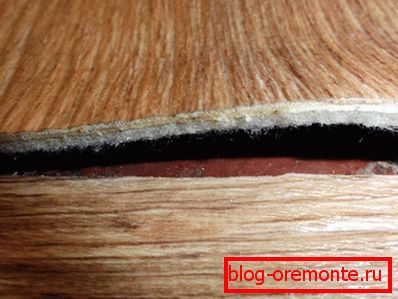

Гліфтальовий (алкідний)	Цей тип лінолеуму за своїм складом наближений до натурального. В його основі лежить глифталевая смола, яка виробляється з гліцерину, рослинного масла і фталевого ангідриду. Варто зауважити, що ці компоненти піддаються окисленню. Цей матеріал можна комбінувати з теплими електричними і водяними підлоговими системами обігріву.
Релін (гумовий)	Цей тип лінолеуму переважно використовують у виробничих приміщеннях. Однак в його складі знаходяться небезпечні летючі речовини, які при підвищенні температурного режиму є вкрай небезпечними для організму людини. Висновок очевидний: використовувати релин в комбінації з покриттям опаленням неприпустимо.

Можна сказати, що вся ця інформація представлена для тих, хто бажає в усьому самостійно розібратися. Тим же, хто не надає цьому значення, виробник спрощує процес вибору. Як? На етикетці до упаковки ставиться спеціальний знак / маркування, наявність якої говорить про можливість укладати лінолеум на теплу підлогу.

Біля спеціального маркування повинно розташовуватися вказівку, що стосується температурного режиму. Наприклад, для мармолеума або натурального лінолеуму є обмеження до + 27 ° С. Для ПВХ лінолеуму обмеження варто до + 29 ° С. З огляду на це, при монтажі теплої підлоги обов'язковою вимогою є установка терморегулятора.

Температурний режим

Окрему увагу варто приділити саме температурному режиму під час експлуатації теплої підлоги під лінолеумом. Цей матеріал вимагає рівномірного і плавного нагріву на відміну від ламінату. Відповідно, потужність нагрівального контуру не повинна перевищувати позначку 150 Вт / м². При такій потужності поверхню буде прогріватися максимум до + 28 ° С.

Якщо проігнорувати цю вимогу і укласти гріючий контур більшої потужності, то при інтенсивному нагріванні є ризик появи таких явищ:

зміна кольору;
підстава може розширитися і відшаруватися;
у великих обсягах почне виділятися фенол - шкідливе і небезпечне речовина;
матеріал стане вразливим до розриву через м'якості.

При дотриманні цієї вимоги може здатися, що підлогу недостатньо теплий. Тут важливо усвідомлювати, що поверхня лінолеуму не повинна бути дуже холодною або гарячою. Якщо тепла недостатньо, то необхідно провести радіаторне опалення, а підлогове використовувати в ролі допоміжного. Наприклад, в той період, коли ще немає сильних морозів. Використовуючи підлогове опалення, можна економити кошти на енергоносіях, що позитивно позначиться на платіжках за світло / газ.

Вибір нагрівального контуру: водяний або електричний

Існує кілька типів теплої підлоги:

водяний;
електричний (кабельний);
електричний інфрачервоний.

водяний обігрів

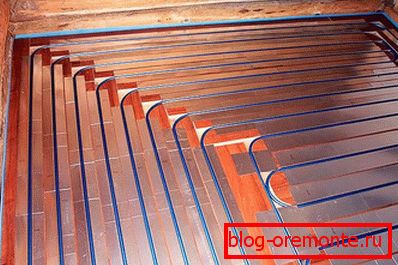

Тут мається на увазі система труб, покладених в певній послідовності. Завдяки насосу теплоносій циркулює по всій системі. Поєднання такого обігріву з лінолеумом ускладнюється, якщо у вас використовується централізована система. Чому? Хоча існують робочі схеми підключення теплої підлоги до центральної опалювальної системи, завжди існує ризик збою температурного датчика. Набагато простіше, якщо у вас індивідуальна система опалення, що дозволить вам забезпечити необхідний температурний режим.

Крім усього іншого, при неякісному монтажі існує ризик протікання, що негативно позначається на бетонній основі, а на дерев'яній підлозі тим більше. Однак, незважаючи на це, розроблена система монтажу водяного обігріву на дерев'яну підлогу. При цьому використовуються спеціальні металеві пластини або настильні системи, виконані на основі пінополістиролу і мають відповідні пази для укладання труб.

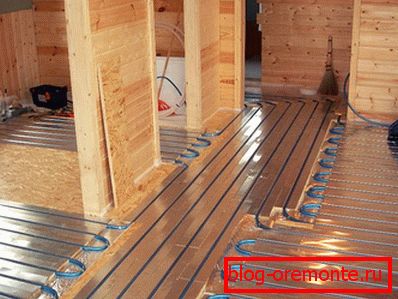

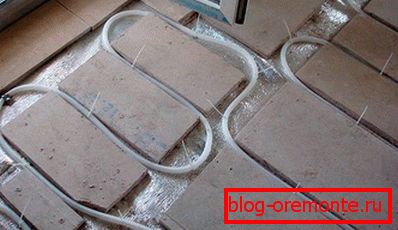

Також можуть використовуватися готові деревно-стружкові модульні плити з каналами. Відома і рейкова система, де канали для монтажу труб формуються самостійно. При цьому канали формуються не шляхом фрезерування, а набивання рейок. Як рейок може використовуватися дошка обріза або вологостійка фанера. Товщина рейки може бути в межах 21-28 мм.

Що стосується ширини каналу, то вона повинна бути достатньою для того, щоб труба не деформувалася в процесі зрушень деревини. При цьому відстань не повинна бути занадто вільним, щоб уникнути викривлення нагрівального контуру при підвищенні температури.

Відео: особливості монтажу водяного статі на дерев'яну підлогу

У цьому відео ви зможете побачити принцип укладання труб в дерев'яну основу. Однак в цьому випадку зверху монтується ламінат:

електричний обігрів

Що стосується електричного обігріву, то тут є більше свободи дій. Сьогодні відомо кілька технологій, які з успіхом використовуються в комбінації з лінолеумом і дерев'яною підлогою:

інфрачервона плівка з карбоновими нагрівальними елементами;
стрижневі мати Unimat;
резістовие нагрівальні мати;
саморегулюючий нагрівальний кабель;
резістовий нагрівальний кабель.

Відео: який електричний тепла підлога краще

При використанні електричного обігріву важливо дотримуватися кількох правил:

гріючий контур не повинен мати прямого контакту з деревиною і теплоізоляційним шаром;
якщо необхідно перетнути дерев'яну лагу, то обов'язково виконується пропив, а кабель ізолюється фольгою або алюмінієвим скотчем.

Існує думка, що плівковий інфрачервоний обігрів найкращий при організації підлогового обігріву. Це дійсно так, але при дотриманні декількох нюансів:

опалювальна площа приміщення не повинна перевищувати 30 м²;
обов'язковою умовою є використання температурного датчика і терморегулятора для підтримки прийнятної температури під лінолеумом до + 27 ° С.

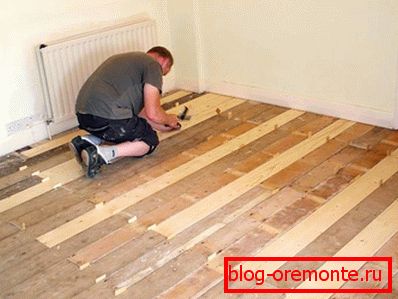

Підготовка дерев'яної підлоги

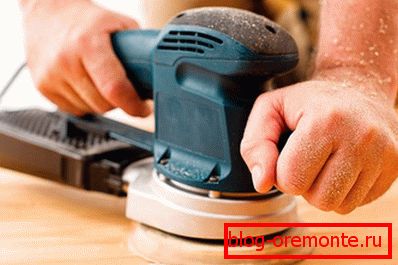

Незалежно від обраної системи підлогового обігріву, ключовим етапом монтажних робіт є оцінка і підготовка базового статі. В першу чергу здійснюється візуальна оцінка статі. Наприклад, чи є щілини між дошками, чи є гнилі дошки. Щоб визначити якість балок, необхідно підняти невелику ділянку підлоги. З огляду на, що ви плануєте робити тепла підлога, витрачені зусилля на цьому етапі повністю себе виправдовують.

Якщо підлога має щілини, то їх слід заповнити. В іншому випадку будуть спостерігатися великі тепловтрати і збільшена витрата електроенергії. Також слід замінити ті ділянки, які схильні до гнилі або цвілі.

У разі виявлення гнилих балок їх необхідно замінити. Якщо частина балки знаходиться в хорошому стані, то можна зробити часткове випилювання з подальшою її заміною.

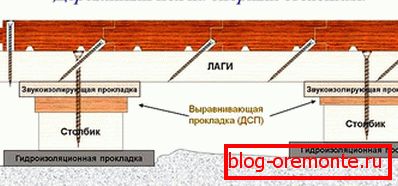

Якщо підлога порівняно нерівний, то під опори необхідно укласти спеціальні підкладки, посилити металевими куточками, а також забезпечити додаткову фіксацію. Якщо були замінені гнилі дошки / балки, то для запобігання подібного явища підлоги слід обробити антисептиком глибокого проникнення.

Між опорними балками і чистовим підлогою обов'язково слід помістити пароізоляційні плівки. Зверху укладається утеплювач. Це може бути мінеральна вата, пінопласт, пінополістирол і т.п. Товщина теплоізоляції повинна бути близько 200 мм.

Крім усього іншого, між чистовим підлогою і теплоізоляцією має залишитися простір до 100 мм. Це дозволить організувати систему вентиляції в чорновому підставі статі. З огляду на це, по периметру стіни слід залишити невеликі зазори.

Монтаж теплого пола

У цьому розділі ми розглянемо з вами кілька покрокових інструкцій, як зробити монтаж теплої електричної / водяного статі на дерев'яну підлогу. В якості електричного розглянемо технологію укладання інфрачервоної плівки.

Монтаж теплого водяного пола

Принцип работы и установки такой системы по деревянному пол, можно посмотреть в разделе «водяний обігрів» в подготовленном видеоматериале. Хотя там показывается технология монтажа под ламинат, принцип монтажных работ идентичный.

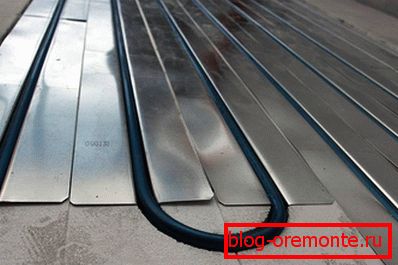

В цілому ж, технологія полягає в наступному. По поверхні дерев'яної підлоги розкладається спеціальна пластина. Якщо ви вирішили використовувати набивні рейки, то формувати крок укладання труби вам слід самостійно. В сформовані канали укладається опалювальний контур, який підключається до розподільного колектора. Труба в каналах поміщається в фольгу.

Після завершення монтажних робіт зверху укладається фанера. Після стелиться спінений поліетилен і сам лінолеум.

Монтаж електричного інфрачервоного статі

Пропонуємо вам у всіх подробицях ознайомитися з технологією монтажу ІК обігріву під лінолеум на дерев'яну підлогу. Дотримуючись всієї інструкції, ви зможете в усьому розібратися, а також виконати роботи самостійно. Плюс до всього, буде корисно ознайомитися з підготовленими відеоматеріалами.

Запобіжні заходи під час монтажу електричного обігріву

Важливо пам'ятати, що дерево і електрику необхідно ізолювати один від одного. Тому, проводячи роботи, обов'язково прийміть наступні заходи:

виключіть прямий контакт кабелю, що гріє з горючими матеріалами;
при монтажі дотримуйтесь техніку безпеки;
Не укладайте гріють елементи під меблями та іншими великими предметами;
при монтажі будьте обережними з ізоляцією кабелю;
потужність гріють елементів для дерев'яної підлоги не повинна перевищувати 80 Вт / м²;
обов'язково встановіть автоматичний терморегулятор.

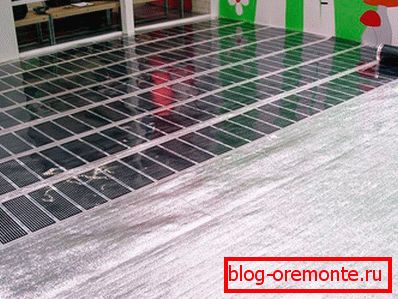

Теплоізоляція під ІК обігрів

Існують різні думки, що стосуються питання, чи необхідний утеплювач під електричний тепла підлога. Однак, незалежно від якості базового підстави, відсутність теплоізоляції призводить до 30% теплових втрат. При цьому якщо використовувати утеплювач, то теплові втрати скорочуються до 9%. Отже, висновок очевидний - краще використовувати теплоізоляційний шар під електричний обігрів.

При виборі утеплювача слід звертати увагу на такі критерії:

Товщина.
Термостійкість.
Здатність до відбиття тепла.

Перевірка електричної проводки

Перед впровадженням теплого електричного підлоги слід визначити якість існуючої проводки. З огляду на майбутні високі навантаження, вона повинна бути в гарному стані. Зверніть увагу на те, що електричний обігрів підключати до розетки заборонено.

Якщо в ході аналізу існуючої проводки ви прийшли до висновку що вона не здатна впоратися з передбачуваного навантаження, то її слід повністю замінити. В якості альтернативи можна провести окрему лінію від щитка, яка буде використовуватися виключно для теплої підлоги. В такому випадку на щитку управління монтується УЗО.

Необхідний матеріал для проведення робіт

Отже, для проведення робіт необхідно підготувати наступні матеріали й інструменти:

температурний датчик;
терморегулятор;
фольгований утеплювач;
плівкова інфрачервона плівка;
всі комплектуючі до ІК плівці (зазвичай надається в комплекті в одній упаковці);
звичайний і фольгований скотч;
поліетиленова плівка 200 мкм для всієї площі кімнати;
фанера або інший листовий матеріал;
лінолеум;
гострий будівельний / канцелярський ніж;
плоскогубці;
набір викруток;
рулетка;
маркер или карандаш.

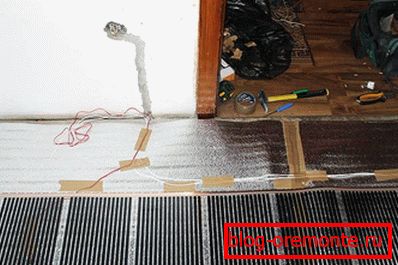

Місце установки термостата і датчика температури

Перед початком робіт необхідно визначити місце, де буде встановлюватися терморегулятор. Ідеальним місцем є стіна. Рекомендована висота від підлоги 500 мм. Обране місце повинне бути доступним для візуального контролю і можливої регулювання.

Також визначається місце монтажу температурного датчика. Його слід укласти на відстані близько 500 мм від краю плівки і по центру її ширини. Деякі фахівці практикують його установку в найхолоднішою точці кімнати, однак, це не завжди можливо. Ви можете ознайомитися з робочими схемами підключення інфрачервоного теплої підлоги.

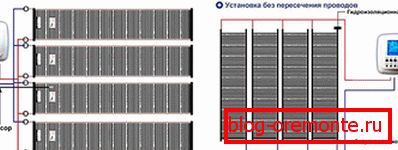

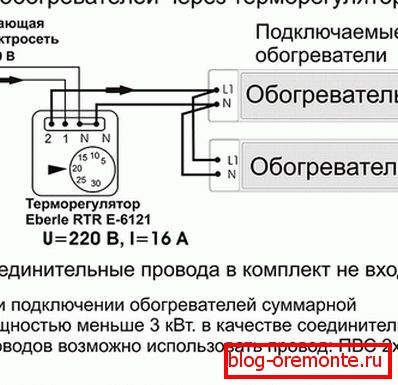

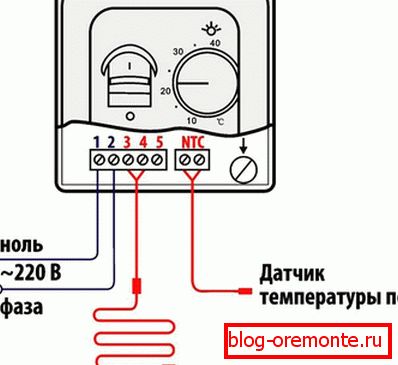

Схеми: підключення ІК плівки

монтажні роботи

Весь процес роботи складається з наступних етапів, які представлені в таблиці:

етапи робіт	Опис технологічного процесу

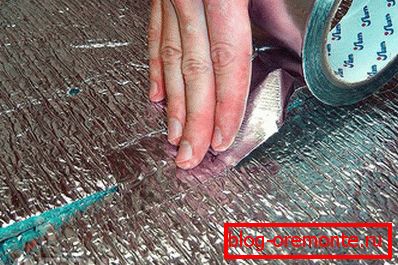

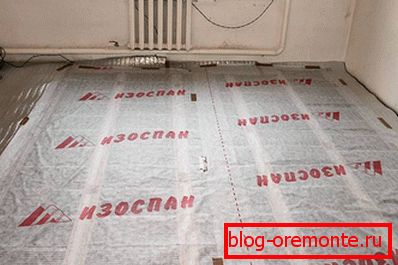

крок №1	Попередньо ми вже провели підготовчі роботи по дерев'яній підлозі. Тому наступний крок - застил всій площі теплоотражающей фольгованої підкладкою. Стелити теплоотражающий шар рекомендується з невеликим припуском на стіни. Після укладання ІК обігріву і фанери він потім просто обрізається. Таким чином між стіною і фанерою буде невеликий зазор. Важливо стежити за тим, щоб смуги матеріалу вкладалися стик в стик. З'єднується тепловідбивна плівка між собою за допомогою фольгованого скотча.

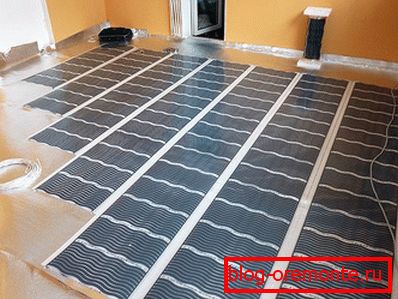

крок №2	На цьому етапі настав час розкладати інфрачервону плівку. При цьому важливо контролювати, щоб сторона з мідною смугою дивилася на Тепловідбивач. Між собою ІК плівка ніде не повинна перетинатися. На кожній смузі присутні струмопровідні шини. Між ними має бути відстань близько 50 мм.

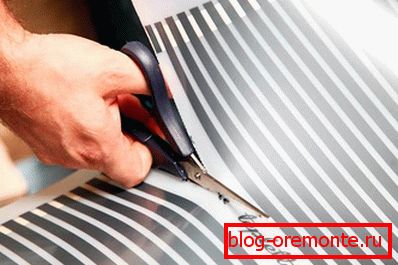

крок №3	Варто зауважити, що плівку ІК слід розкладати згідно з підготовленим проектом. У деяких місцях необхідно буде укласти невеликі відрізки. Щоб зробити надріз плівки, використовуються спеціально відведені для цього місця (лінія відрізу розташовується з інтервалом 250-300 мм). Для відрізу можна використовувати звичайні ножиці.

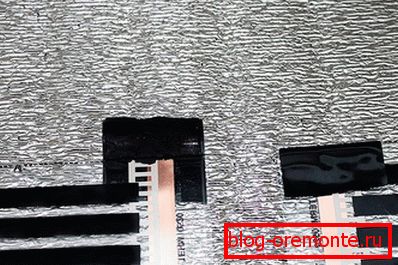

крок №4	Місця, де проведений зріз шини, слід закрити ізоляцією. Це стосується тих місць, які ніяк не будуть використовуватися. Зазвичай ізоляція йде в комплекті. Її використанням важливо досягти повної герметизації розрізу шини.

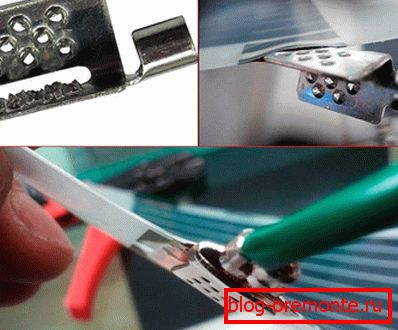

крок №5	Тепер необхідно здійснити підключення клеми. Її слід завести в невелике розшарування на плівці. Воно розташовується в смузі токоведущей шини. Клема має два пелюстки. Один поміщається всередину плівки, а другий зовні. Після клема надійно затискається плоскогубцями. Відповідно до обраної схеми підключення, подібну операцію проводите в усіх місцях, де буде здійснюватися підключення проводу.

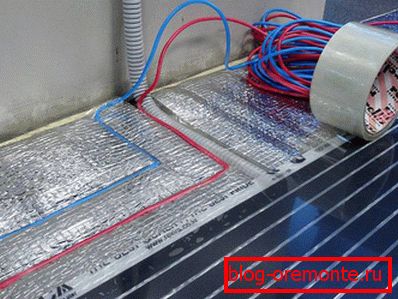

крок №6	Прийшов час підключення кабелю до вже зафіксованим клем. Так, необхідно очистити кінець дроту від ізоляції і завести його в спеціальний роз'єм на клеми. Для хорошого контакту клему також слід надійно затиснути плоскогубцями. Якщо обрана паралельна схема підключення, то в одній клеми буде по два дроти.

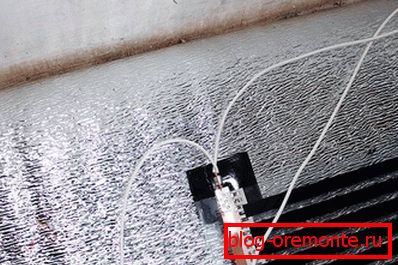

крок №7	Після підключення всіх проводів обов'язковим процесом є ізоляція. Для цієї мети використовується бітумна ізоляція. Невеликий відрізок ізоляції приклеюється зверху і знизу контакту. Цю операцію необхідно провести на всіх клемах.

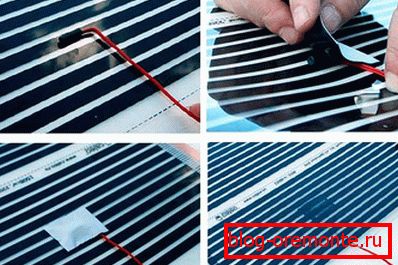

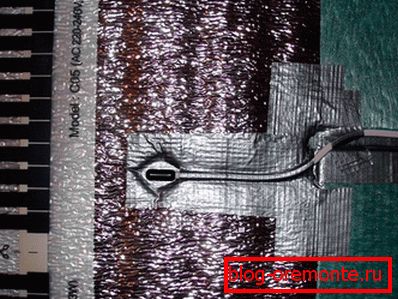

крок №8	Тепер фіксується температурний датчик. Його слід приклеїти по центру центральної чорної смуги ізоляцією. Зверніть увагу на те, що для датчика слід вирізати спеціальне віконце і це дозволить заховати датчик. За рахунок цього плівкове покриття буде рівним. Подібним чином ховаються дроти. Для них акуратно слід вирізати невеликі канавки.
крок №9	Коли дроти все зафіксовано, інфрачервону плівку слід надійно з'єднати між собою скотчем. Всі місця, де прокладаються проводи, також заклеюються скотчем.
крок №10	Тепер необхідно здійснити підключення температурного датчика до терморегулятора. Для цього необхідно користуватися інструкцією від виробника. Перед тим як зробити настил лінолеуму, рекомендується виконати тестування всієї системи теплої підлоги. Якщо працює все справно, то можна приступати до завершального етапу.

Настил линолеума

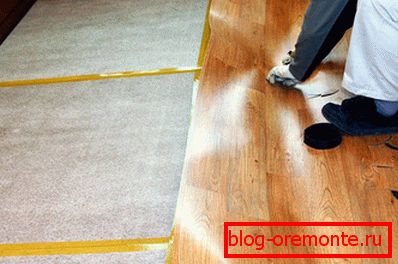

Завершальним етапом є укладання лінолеуму. Щоб не пошкодити електричну частину теплої підлоги, попередньо настилається фанера або подібний листовий матеріал. Попередньо під фанеру укладається поліетиленова плівка, яку обов'язково необхідно склеювати між собою скотчем. При монтажі фанери все кріпильні елементи повинні доводитися на ділянки ІК плівки, де немає гріють елементів і кабелів підключення.

Після цього необхідно розстелити лінолеум і залишити його на одну добу. Матеріал вляжеться, і його можна буде підрізати за розміром. Чи будете ви його клеїти або залишите на суху, вирішувати вам. Кожен вибирає ту технологію монтажу лінолеуму, яка йому відома. Однак важливо враховувати один технологічний нюанс: якщо ви вирішуєте його приклеїти, то врахуйте, що при нагріванні клей може почати відшаровуватися. Тому важливо правильно підібрати клей, але в такому випадку між лінолеумом і фанерою очистки підкладки стелиться. У більшості ж випадків лінолеум не приклеюється.

Отже, ми розглянули з вами, як зробити теплий обігрів на дерев'яній підлозі і під лінолеумом. Запрошуємо вас залишати коментарі до цієї статті, що ви думаєте з цього приводу.
