Установка воріт своїми руками

Відкатні ворота можна назвати найпопулярнішим видом воріт на сьогоднішній день. Раніше придбати таку конструкцію міг не кожен через дорожнечу як фурнітури, так і інших елементів таких воріт. Сьогодні ж їх ціна набагато доступніше. Переваги таких воріт - практичність і довговічність. Але так як це складна технічна конструкція, установку воріт краще надати професіоналам. Якщо ви впевнені в своїх силах, маєте деякі будівельні навички та інструменти, то установка воріт своїми руками не буде пов'язана з багатьма труднощами. Більш того, ви можете заощадити на наймання фахівців. Головне, що потрібно, - облік технічних вимог, підбір комплектуючих, дотримання нормативних навантажень і дотримання інструкції. Давайте детально розглянемо процес монтажу.

Елементи й комплектуючі воріт

По суті, маючи все необхідне для виконання робіт, вам буде неважко встановити ворота. Особливо глибоких знань в будівництві вам не буде потрібно, достатньо базових знань, матеріалу і проходження рекомендаціям фахівців.

Для робіт вам знадобляться витратні матеріали, але основна і важлива частина елементів - фурнітура, що відповідає за рух воріт. Вона складається з:

• роликового візка або каретки (2 шт.);
• нижнього і верхнього уловлювача;
• направляючої П-образної балки;
• зубчатой рейки;
• знімного кінцевого ролика;
• верхнього фіксатора з роликами;
• пластини для фіксації роликового візка.

При виборі якісної фурнітури звертайте увагу на перевірених виробників, з огляду на ціну і якість виробів. Також можна звернутися за допомогою до професіоналів, які допоможуть вибрати найкращий варіант.

Набагато простіше купити вже готовий комплект воріт з усіма необхідними елементами, який потрібно тільки зібрати і встановити на місце. У ньому є спеціальна інструкція по монтажу, завдяки якій ви легко зможете зробити всі необхідні роботи.

План роботи

Далі ви зможете дізнатися всі нюанси по монтажу відкатних воріт по порядку. Насамперед потрібно визначити фронт робіт, серед яких:

1. Риття траншеї та влаштування фундаменту. Ворота відкатного типу досить важкі, тому для безперебійної і правильної роботи вам потрібно буде зробити фундамент.
2. Монтаж проводів, якщо ви хочете, щоб ваші ворота відкривалися незалежно від приводу, або якщо плануєте встановити на них відеокамеру.
3. Монтаж роликових елементів.
4. Установка воріт на прокатний механізм. На цьому етапі потрібно навісити ворота без регулювання.
5. Закріплення фурнітури, яка ловить створ воріт.
6. Остаточне регулювання воріт.
7. Підключення автоматики, якщо вона передбачена.

Якщо ви хочете, щоб ваші ворота служили довго і без перебоїв, вам потрібно чітко дотримуватися плану і слідувати інструкції, ретельно виконуючи кожен крок.

Риття траншеї та підготовка фундаменту

Насамперед вам потрібно виконати підготовчі роботи для влаштування фундаменту. Почніть з планування траншеї. Для цього дотримуйтесь наступних порад:

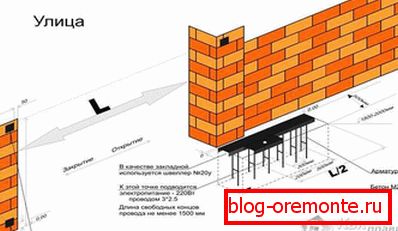

1. Від кордону воротного отвору відступите відстань, що дорівнює половині ширини всього проїзду. Наприклад, ширина вашого проїзду 4 м, тоді довжина фундаменту становитиме 2 м від кордону.
2. Ширина траншеї залежить від ширини конструкції самих воріт. Наприклад, ширина ваших воріт 20 см, тоді траншею потрібно рити шириною на 10-15 см більше в дві сторони, тобто 40-50 см.
3. Глибина є предметом суперечок для фахівців. Одні кажуть, що важливо поглиблювати траншею нижче рівня промерзання, інші - що цей фактор зовсім не впливає на майбутній фундамент. На думку перших, фундамент повинен йти вглиб на 1-1,5 м, на думку друге - 0,5-0,7 м буде достатньо. Яку глибину виберете ви, суто ваше рішення. Рекомендуємо робити його не більш 1 м.

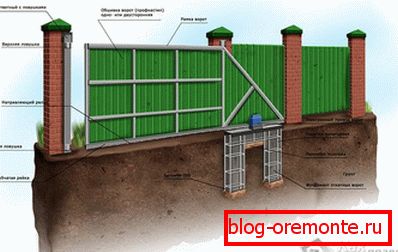

Після того як ви визначилися з розмірами, за допомогою лопати виройте траншею в потрібному місці. У вас повинно вийти так, як на картинці нижче.

Готуємо закладений елемент

Для того щоб зробити закладений елемент, вам знадобляться:

• швелер шириною 18-20 см (його можна замінити куточком тих же розмірів);
• арматура O 12–15 мм;
• зварювальний апарат.

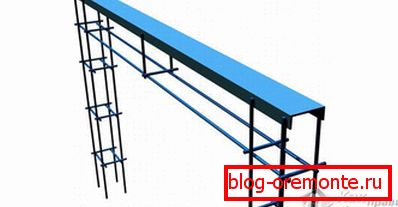

Закладний елемент - це конструкція з швелера і арматури, яка в майбутньому встановлюється в траншею і буде забетонована. Візьміть металевий швелер та обріжте його на довжину всієї траншеї. Якщо вона 2 м, то швелер повинен бути довжиною 2 м. Після чого до нього треба приварити арматуру, щоб утворився металевий каркас. Довжина прутів арматури повинна бути більше глибини траншеї на 5-10 см, щоб її можна було втопити в грунт. Як саме ви будете приварювати арматуру, залежить від вас, якихось обмежень тут немає, її можна проварювати з кроком в 15 см. Головне, щоб каркас був міцним, мав вертикальне підставу, яке з'єднується перемичками.

Замість арматури ви можете взяти інший вид виробів з металу, наприклад, куточки.

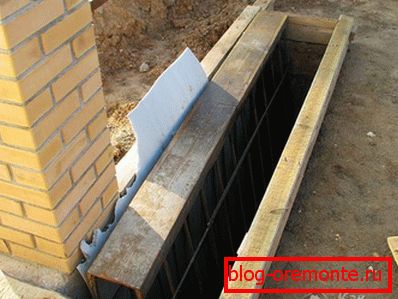

Після того як каркас готовий, його можна встановлювати в траншею. Але перед цим дно траншеї слід засипати піском або дрібним щебенем і утрамбувати його, зробивши подушку для фундамента висотою 5 см. Утопите арматуру так, щоб поверхня швелера була врівень з дорожнім покриттям. За допомогою будівельного рівня виставите каркас ідеально рівно. Якщо з будь-якої сторони утворюється сильний перекіс, вийміть каркас і досипьте в те місце піску. Якщо застава буде виставлена ​​нерівно, це буде перешкоджати правильному пересуванню воріт.

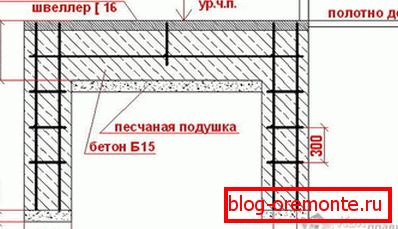

Фундамент повинен бути на одному рівні з дорогою. Дорожній просвіт може становити не більше 5 см, щоб у зимовий період у вас не виникали проблеми з використанням.

проводка електрики

Якщо ваші ворота будуть обладнані системою автоматичного відкривання і закривання воріт, або до них потрібно встановити відеоспостереження, Вам необхідно подбати про прокладання електричних кабелів. Проводити їх треба безпосередньо перед заливкою фундаменту. Кабель поміщається в спеціальний гофрований шланг і прокладається в конструкції фундаменту. Заздалегідь потрібно визначитися з місцем, де буде встановлений привід, і провести дроти туди. Вільні кінці проводів потрібно вивести вище рівня фундаменту на 1-1,5 м. Для того щоб зробити все своїми руками, подивіться на схеми і креслення електропроводки для відкатних воріт.

заливка фундаменту

Як тільки ви проклали проводку, закладений елемент можна заливати бетонною сумішшю. Для цього вам знадобиться цемент марки М400, пісок і щебінь. Пропорції такі: на 1 кг цементу потрібно 3 кг піску і 4-5 кг щебеню. Вода повинна становити половину ваги всіх компонентів. виходить:

1+3+4=8

8/2=4

Разом виходить 4 л води на 1 кг цементу, 3 кг піску і 4 кг щебеню. Замісити необхідну кількість розчину і залийте траншею. Важливо, щоб поверхня швелера була забетонована повністю, бетон повинен бути на його рівні. Тепер фундамент потрібно залишити до висихання. На це піде 3-5 днів, за які він зміцніє і буде досить надійним для подальших робіт.

Сборка воротного полотна

Щоб зробити раму для воріт, вам необхідно мати навички роботи з зварювальним апаратом, Так як всі елементи потрібно з'єднувати зварюванням. Якщо у вас немає досвіду зварювальних робіт, ви можете звернутися за допомогою до знайомих або в спеціальну майстерню, де за вашими кресленнями зроблять раму воріт.

Щоб виготовити воротную раму, вам потрібно придбати профільні труби. Їх розмір буде відповідати бажаному розміру воріт. Є безліч варіантів конструкцій, які ви можете зробити. Головне, вибрати підходящий для вас, нарізати труби потрібного розміру і зробити зварювальні роботи. Професіонали радять варити раму так, щоб горизонтальні поперечки були поверх вертикальних труб. Завдяки цьому ви уникнете корозію, потрібно тільки заглушити горизонтальні труби. Коли конструкція буде готова, місця з'єднання необхідно зачистити, а раму покрити захисною фарбою.

Якщо ваші ворота мають розмір більше 1,5 м, щоб посилити конструкцію і запобігти провисання, потрібно приварити поперечки з кроком в 50 см.

На цьому ж етапі до нижньої трубі слід приварити направляючу П-образну балку, завдяки якій буде здійснюватися рух воріт. Після чого каркас обшивають профільним листом.

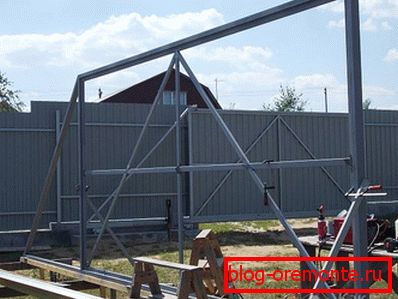

Один з варіантів, як зробити воротную раму, представлений нижче.

Монтаж роликових візків до швелеру

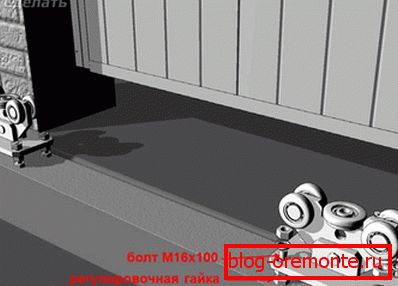

Роликові візки можна назвати найважливішим механізмом, так як вони повинні витримувати навантаження всієї конструкції, тому кріпити їх до швелеру слід максимально надійно. Пластини для кріплення роликів необхідно приварити до швелеру. Все роблять максимально рівно і в одній площині, щоб ворота вільно рухалися. Щоб рівно їх виставити, ви можете скористатися лазерним покажчиком або натягнутим шнуром. Інший варіант - провести паралельну лінію на фундаменті, яка буде дотичній лінією до краю пластини. Приварювати пластини слід посередині швелера. Для цього відступите 15 см від краю, ближче до отвору і зафіксуйте першу пластину. Друга пластина кріпиться на 10 см від противоположенного краю.

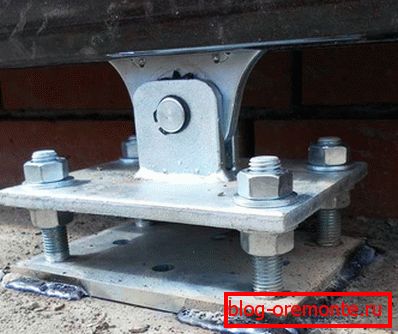

Тепер потрібно закріпити роликові візки на пластині. Зазвичай вони з'єднуються за допомогою болтів і гайки. Затягнути їх потрібно надійно і встановити ворота. Перевірте плавність ходу, проведіть контрольні заміри і зафіксуйте його роликових опор, щоб виставити ворота ідеально рівно. Для цього можете скористатися шнуром, який необхідно натягнути уздовж лінії відкриття воріт, на відстані 20 см від поверхні і 3 см від другого стовпа. Шнур буде служити орієнтиром, який допоможе виставити ворота ідеально рівно.

Установка верхнього фіксатора

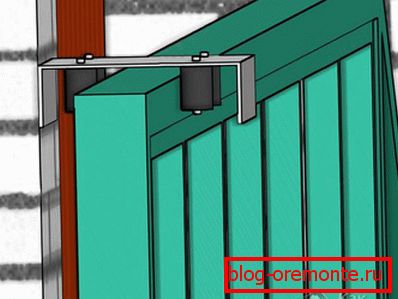

Щоб при русі воріт вони не з'їхали, зверху на стовпі встановлюють фіксатор або направляючий. Він буде зупиняти ворота і не давати їм розгойдуватися при сильному вітрі. Для цього на опорному стовпі слід зазначити отвори під кріплення. Виміряйте все правильно, щоб верхня рама без перешкод могла заходити в фіксатор.

На стовп треба встановити кронштейн для кріплення напрямної. Якщо ви будете закріплювати його в бетоні або цеглині, використовуйте анкера, діаметр шпильки яких 10 мм. Якщо ж ви зміцнюєте його до металу, то підійдуть спеціальні саморізи. У разі коли застосовується зварювання, ролики потрібно зняти.

Після закріплення фіксатора перевірте його. Ворота повинні плавно ходити, зберігати вертикальність, а ролики повинні їх щільно охопити.

Фіксатори є різні, роликові або у вигляді звичайної скоби. Який пристрій вибирати - ваше рішення.

Кінцевий ролик і заглушки

Знизу на закінчення направляє П-образного бруса, в його передній частині, потрібно зафіксувати знімний кінцевий ролик, який вставляється всередину профілю. Кріпиться він легко, за допомогою болтового з'єднання. З противоположенной боку треба встановити пробку (заглушку) або такої ж ролик.

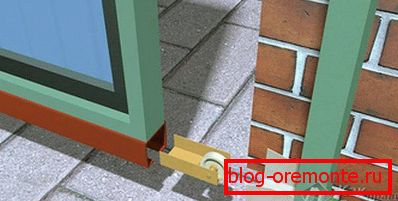

Такий ролик потрібен для того, щоб при закритті воріт напрямна накочувалась на уловлювач, що знаходиться знизу, який буде встановлений на стовпі з іншого боку. Таким чином, ви зможете зменшити навантаження на опорні пластини, які тримають ролики на фундаменті. Заглушки або пробки є перешкодою для снігу, дощу, бруду і сміття, який може проникати в направляючий брус. Якщо їх немає, то роликові візки можуть швидко вийти з ладу, а ворота не будуть плавно і легко відкриватися.

Кріплення верхнього і нижнього уловлювача

Щоб закріпити нижній і верхній уловлювач, вам потрібно закрити ворота до упору. На стовпі відзначте місця, де кінчається рама ваших воріт. У цьому місці, зверху і знизу, потрібно закріпити заставні, до яких і будуть кріпитися вловлювачі. Залежно від заставних, кріпити їх можна за допомогою зварювання або болтових кріплень.

Вловлювачі будуть пом'якшувати контакт рами воріт з опорними роликами, а також зводити до мінімуму розхитування конструкції при сильному вітрі. Нижній уловлювач ще служить для зменшення провисання рами, яке може з'явитися після тривалої експлуатації воріт. В кінці перевірте правильність установки ваших воріт. Відкрийте і закрийте їх кілька разів, переконайтеся в плавності і рівності ходу.

Установка і підключення автоматики

Якщо ви хочете, щоб ваші ворота автоматично закривалися і відкривалися, вам потрібно придбати спеціальне обладнання і встановити його.

Насамперед до швелеру слід приварити установчу пластину, до якої буде приєднаний привід. Зазвичай така пластина йде в комплекті. Для зварювання можна скористатися профільними трубами, які приварюються до швелеру, а потім до них приварюється пластина. Після цього на підставу встановлюється сам двигун і закріплюється за допомогою болтів, які теж є в комплекті. На ньому є регулювальні гвинти, завдяки яким двигун можна регулювати становищем вгору-вниз, вліво-вправо.

Залишилося тільки приварити зубчасті рейки до П-образної рами. Тут знадобляться терпіння і точність, так як рейки слід приварити так, щоб вони були як єдине ціле. Тоді при русі ви не будете чути ніяких сторонніх стукотів воріт. Після чого відрегулюйте привід, щоб він легко приводив ворота в дію. Залишилося тільки налаштувати механізм згідно з інструкцією виробника.

Ось і все, після всіх маніпуляцій ваші ворота готові до експлуатації. Ви можете пишатися собою, так як самі змогли зробити таку грандіозну роботу. Правильно встановлені ворота будуть досить надійними, а термін їх експлуатації вас порадує.
