Вальмовая дах своїми руками

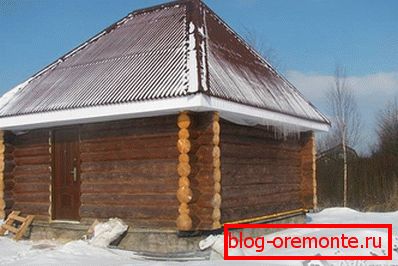

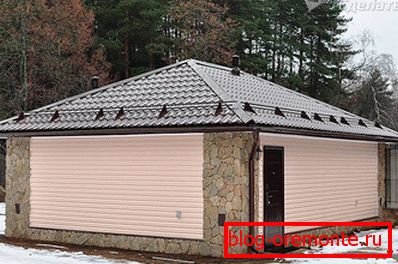

Конструкція покрівлі відіграє значиму роль до архітектурної привабливості будівлі і має важливу практичну функцію. Надійна і красива вальмовая дах часто використовується як варіант покрівлі. Безліч привабливих проектів будинків, фото яких ви можете побачити після прочитання статті, наочно показують якусь оригінальну конструкцію має вальмовая дах. Для неї характерно пристрій чотирьох скатів, як мінімум, два з них виходять трикутної форми. Вони розташовуються з торців будівлі. Пристрій елементів кроквяної системи складніше, ніж у двосхилим покрівлі, але вальмовая дах своїми руками теж може бути побудована.

Моделі вальмових дахів

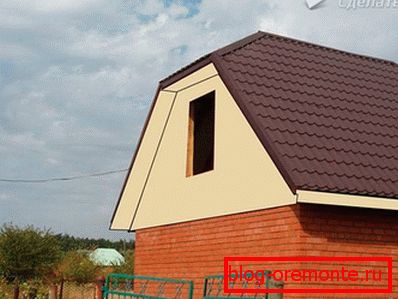

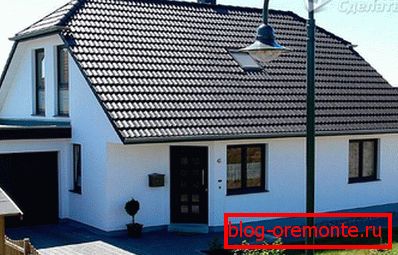

• Полувальмовая або голландська - дах з усіченими трикутними скатами, що не тривають до карниза, і закривають лише частину фронтону. Такий тип оптимально підходить для влаштування мансарди. Кімната отримує багато простору, немає нависання біля стін. Низькі скати конструкції надійно захищають будівлю від вітру і опадів. Цю модель реалізувати складніше, ніж звичайну вальмовую дах.

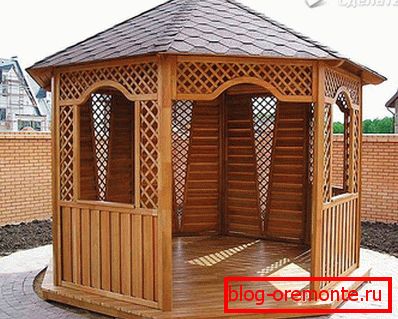

• Шатровий дах являє собою чотири ската у вигляді трикутників із загальною вершиною. Така конструкція доречна для будинку квадратної форми.

створення проекту

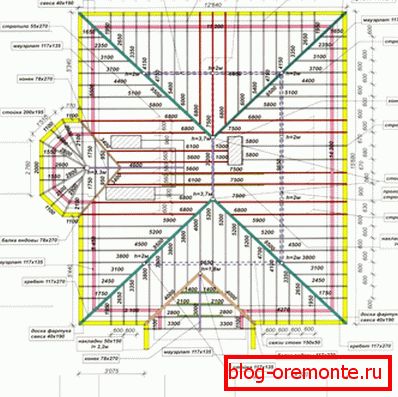

Виконати креслення вальмовой даху з докладним описом довжини, перерізу елементів і кута нахилу - це завдання не під силу новачку. Схема повинна бути побудована з урахуванням розрахунків за спеціальними формулами. Можна розрахувати, наприклад, за допомогою будівельного калькулятора. Вибравши кут нахилу для скатів, орієнтуючись на вигляд покрівельного покриття і погодні умови, можна розрахувати висоту коника і інші значення. Форма і розміри кроквяної конструкції також вимагають докладного розрахунку і опису на схемі. Якщо ви сумніваєтеся, що самостійно грамотно складете проект, краще звернутися до фахівців.

Особливості кроквяної конструкції

• Коньковий прогін - несучий елемент покрівлі, на який кріпляться інші. Він розташований в центрі конструкції.
• Кутові крокви мають перетин аналогічне коньковому брусу. Вони верхньою частиною стикуються з гребеневим бруском, а кінці виходять за межі будівлі.
• Проміжні крокви з'єднують коник і верхню обв'язку.
• Короткі крокви (нарожнікі) з'єднуються з кутовим кроквою і спираються на мауерлат, їх нахил дорівнює проміжним крокв.
• Центральні проміжні крокви сходяться на конику і спираються на мауерлат, вони створюють бічні скати.

Для побудови вибирається суха рівна деревина хвойних порід - модрина, кедр, сосна. Попередньо матеріал проходить обробку антисептиком.

розмітка

Перед тим як зробити вальмовую дах, необхідно провести розмітку. Точність відміток дозволить уникнути помилок при монтажі крокв. Спочатку обчислюється осьова лінія, далі розташування крокв. Місце розташування центрального крокви відзначають в точці, що позначає половину товщини коника. Розмітку положення різних видів крокв краще проводити не рулеткою, а мірною рейкою. З її допомогою нескладно відзначити розташування центрального проміжного крокви. Один кінець рейки поєднують з наміченою лінією, а другий направляють уздовж лінії бічної стіни.

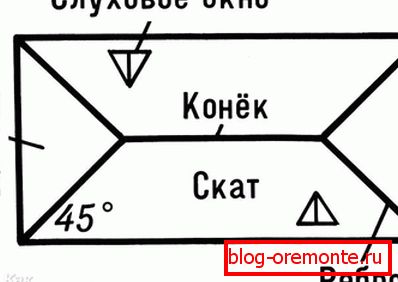

Якщо уявити розмітку у вигляді проекції, то стає зрозуміло, що проміжні крокви зі стіною утворюють квадрат, а кутове крокв ділить його по діагоналі на два прямокутних квадрата. Довжину кутового крокви дозволяє обчислити теорема Піфагора. Спеціальна таблиця коефіцієнтів дозволяє підрахувати розміри кутових і проміжних крокв. Для обчислення потрібно виміряти горизонтальну проекцію, знайти кут, що відповідає вашому куту нахилу ската і помножити довжину на коефіцієнт. Довжина коротких крокв обчислюється методом перемноження закладення нарожніка і коефіцієнта проміжного крокви. Всі виміри послідовно виконуються в чотирьох кутах. За позначеними точкам орієнтуються, як побудувати як кроквяну систему.

Рейка для розмітки виготовляється з фанери, шириною в 5 см. На ній відзначаються необхідні розміри.

монтаж даху

1. Перший етап - укладання опорного пояса з мауерлата. Під нього укладається шар руберойду для гідроізоляції. Для кріплення бруса 20? 20 см використовуються закладені в кладку анкера. По краях раму з брусів з'єднують скобами. На мауерлат наноситься розмітка для кріплення крокв.
2. Наступним кроком є ​​укладання балок перекриття, які розташовуються на стіні біля мауерлата. Для надійності між протилежними стінами кріпляться затяжки. На балки можна укласти настил з дощок, що забезпечує більш комфортні умови роботи.
3. Коньковий прогін закріплюють на вертикальних опорах, розташованих на центральній балці. Стійки встановлюють вертикально по рівню і закріплюють розкосами.
4. Для бічних крокв потрібні дошки 60 × 150 мм. Попередньо виготовляється шаблон, за яким відпилюються кути для кріплення. У місцях з'єднання з мауерлатом виконується запив на 1/3 товщини дошки. Крокви встановлюють з кроком в 60 см.
5. Слідом за бічними встановлюється центральне вальмовое крокви, яке кріпиться до торця коника і спирається на мауерлат.

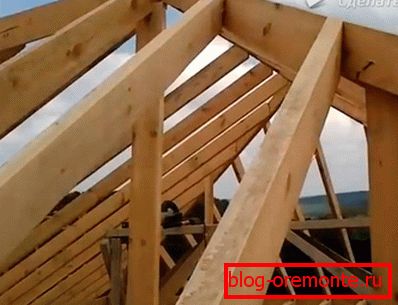

6. На наступному етапі кріпляться діагональні крокви. Всі вони мають однакову довжину, а по товщині рівні коньковому прогону. Для кріплення крокв в кутах мауерлата прикручують по два бруска 50? 100 мм. Накосние крокви виготовляються за шаблоном і кріпляться до коника і мауерлату. Кутове крокв у верхній точці стикується відразу з двома центральними кроквами, тому потрібно виконати підріз з подвійним скосом. Довге діагональне крокви вимагає підтримки у вигляді опорної стійки.
7. Короткі крокви встановлюються з кроком, аналогічним бічним, місця їх кріплення відзначають на мауерлат. Для закріплення нарожніков внизу підійде шаблон від бічних крокв, а підріз при з'єднанні з діагональним брусом виконується на місці. Установку починають з самого короткого крокви.

Залежно від величини прольотів і конструкції використовуються додаткові елементи:

• ригелі для з'єднання кроквяних ферм;
• стійки для великих прольотів;
• подкосы;
• шпрентелі.

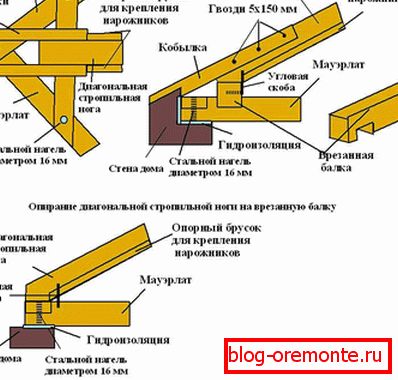

Достатній звис даху забезпечують довжиною стропильних ніг або за допомогою прибиваються дощок «кобилок». Кроквяні ноги фіксуються до мауерлату декількома способами: скобами, металевими куточками, цвяхами. На конику крокви з'єднуються за допомогою скосів і кріпляться металевими пластинами. Після цього виконується монтаж обрешітки.

Не маючи досвіду побудови складної вальмовой даху, ви можете подивитися навчальне відео або звернутися за консультацією до фахівця.
