Водяне опалення в приватному заміському будинку

Система опалення в приватному будинку грає важливу роль, так як в такому будинку можна жити цілий рік. Для виконання таких робіт необхідно виконати проект, на який в подальшому можна орієнтуватися при виконанні робіт.

Принцип роботи

За своїм принципом функціонування опалювальні системи підрозділяються на примусові і природні. При звичайній подачі теплоносія процес здійснюється за законами фізики, в іншому випадку, в ланцюзі конструкції передбачається насос.

Природний рух теплоносія відбувається за принципом - тепла вода після котла піднімається вгору, охолола - опускається в низ системи. За фактом циркуляція відбувається за простими законами: нагріта вода після котла рухається по трубах опалення, досягає батареї, через їх поверхня віддає тепло в приміщення і в охолодженому вигляді повертається в котел для повторення кругообігу. Якщо ж запланований обігрів із застосуванням насоса, який буде виконувати примусову циркуляцію, то його потрібно встановлювати в точці повернення холодної води в котел опалення.

Щоб забезпечити роботу системи з природною циркуляцією потрібно дотримуватися певних правил:

• точка установки розширювального бака знаходиться над радіаторами;
• трубопровід обратки в своїй нижній точці розташований під приладами опалення;
• необхідний перепад між верхніми і нижніми трубопроводами;
• при монтажі труби подачі і обратки мають різний діаметр. Подаючий трубопровід повинен бути великого перерізу.
• ттрубопровод покладений під ухилом. Завдяки цьому вода рухається самопливом від розширювального бака до радіаторів і далі до котла.

Серед переваг природної циркуляції можна виділити незалежність від зовнішніх факторів. Крім того, відпаде потреба в придбанні недешевого насосного обладнання, робота якого викличе підвищений тиск, через що потрібно буде встановлювати запобіжні клапани.

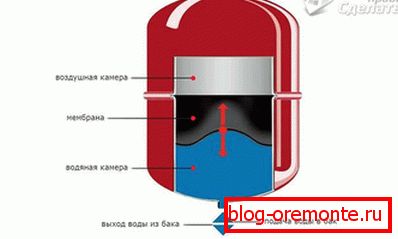

Потрібно підкреслити, що влаштоване опалення може бути як відкритим, так і закритим. У першому випадку повітря має можливість стикатися з опалювальної середовищем. При закритій системі це виключено. Завдяки цьому кисень не потрапляє в теплоносій, що сприяє збільшенню довговічності металевих елементів.

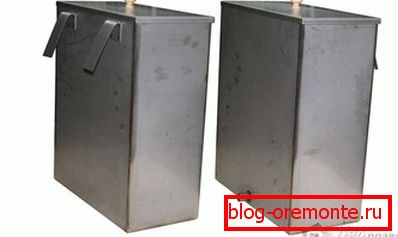

У відкритому варіанті повітря присутній в розширювальному баку, тому тиск в системі дорівнює атмосферному.

Треба відзначити, що відкрита мережа з природним принципом циркулювання води відрізняється безпекою і простотою. І для пристрою замкнутого циклу опалення заміських будинків ця схема може цілком задовольняти господарів. Тим більше, з часом її нескладно переробити в примусову, якщо в цьому буде потреба.

Для цього необхідно буде встановити насос для циркуляції і при необхідності замінити розширювальний бак.

Застосування схеми і котла опалення

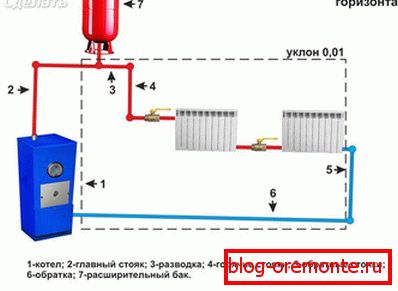

При монтажі системи опалення обов'язково виникне питання, яку схему вибрати-однотрубну або двотрубну. Перший варіант передбачає послідовне підключення радіаторів, при якому вода по ходу свого проходження через трубопровід поступово віддає тепло через батареї і охолоджується. У другому варіанті опалювальні прилади незалежні один від одного, тому ступінь їх нагрівання приблизно однакова.

Однотрубна система значно простіше і дешевше, ніж альтернативна. Це стосується застосовуваних матеріалів, витрат і установки.

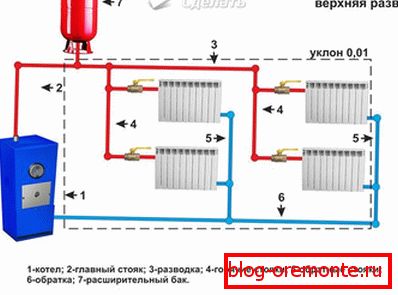

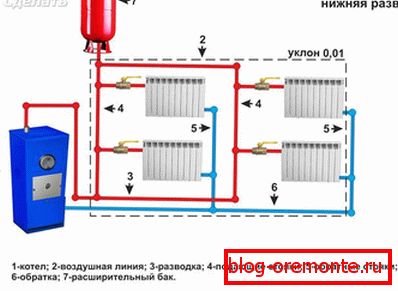

Двотрубна система відрізняється іншими перевагами. Вона придатна для різних умов, тому більш універсальна в порівнянні з попередньою. Крім того, обігрів відбувається більш ефективно.

Одним з визначальних моментів в монтажі опалювальної системи є вибір і установка котла опалення. У ньому має застосовуватися паливо, яке найбільш підходить за певними оцінками для конкретного регіону. Це може бути газ, тверде паливо, електрику. Ціна на ці ресурси в різних регіонах різна. Крім того, до уваги потрібно брати габарити кімнат, матеріал будівництва житла, кліматичну і географічну смугу.

Найбільш затребуване водяне опалення, так як воно підходить для обігріву різних будівель з різноманітних матеріалів. Важливо лише правильно розрахувати систему під певні умови, тоді змонтована мережа буде віддавати тепло в максимальній кількості.

проведення монтажу

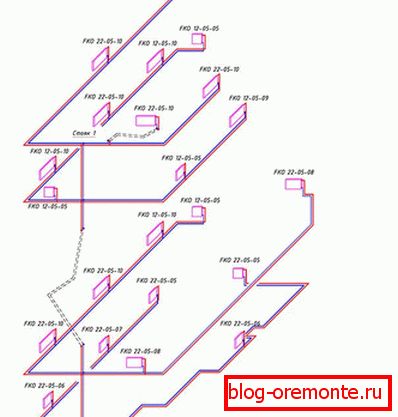

Перед монтажем необхідно зробити проект у вигляді аксонометрической схеми, на яку повинні бути нанесені розводка і вказані всі конструктивні елементи.

При розрахунку на 3 м² площі має припадати одна секція радіатора. У мережі можуть бути непередбачені проблеми, тому до обчисленого показника потрібно додати 20%. Система при цьому буде працювати більш надійно.

• Монтаж починається з підготовчих робіт. До них можна зарахувати витівку отворів під труби в перегородках і обробку ніш, в яких будуть встановлені батареї. Потім простягаються подають і зворотні магістральні лінії, встановлюються передбачені проектом деталі і вузли. Якщо задумано опалення мансарди, то повинні бути змонтовані колекторні розподільники.

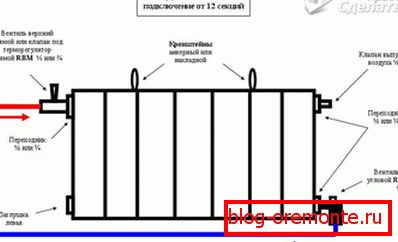

• Наступний крок - це кріплення радіаторів. Для більш ефективної їх роботи за батареями на стінці фіксується матеріал з фольги для спрямування частини потоку тепла в приміщення. До батареям приєднуються крани, відводи і сполучні частини. Підготовлені труби з'єднуються зжене і фітингами. Магістральні трубопроводи з'єднуються з радіаторами, опалювальним котлом, іншими елементами мережі і, якщо потрібно, з насосом.
• Якщо циркуляція природна, то все крани відкриваються і мережу заповнюється водою, при цьому з розширювального бака витісняється повітря. Після того як система заповниться водою, остання заллє бак до певної позначки.

Вода в заповненій системі повинна вистоятися близько півгодини. Якщо з'явилися течі, то їх потрібно усунути.

В кінці включається котел, вода нагрівається до 70º C і повторно перевіряється працездатність мережі. Якщо відсутні протікання і система функціонує так, як годиться, можна вважати, що робота закінчена.
