Водонагрівач для басейну своїми руками

18-07-2018

Корисне

Обливатися холодною водою і періодично пірнати в крижану ополонку в деяких випадках може бути корисно для здоров'я. Але довго в таких умовах не поплавати. Щоб повною мірою насолоджуватися комфортом від купання, добре знати, як зробити водонагрівач для басейну своїми руками. Не у всіх місцевостях погодні умови такі, що товща рідини може прогріватися, просто перебуваючи на сонці. Саме в цих ситуаціях не обійтися без додаткової допомоги.

Вимоги до системи

Вода - це середовище, в якому тіло людини розслабляється і відпочиває найкращим чином. Але, крім того, саме в таких умовах є небезпека отримати травми, які можуть стати каліцтвами. З цієї причини система підігріву повинна відповідати основним вимогам:

відносно висока швидкість нагріву;
хороша ізоляція в разі наявності електричного струму;
мінімальні витрати на реалізацію;
безпеку з точки зору екології;
можливість безперервного використання;
простота самостійної збірки;
доступність всіх складових;
відсутність складних механізмів;
простота ремонта.

У більшості випадків не вийде, щоб конкретний механізм відповідав усім наведеним пунктам, але якщо буде покрито хоча б 80% з них, тоді таке рішення можна вважати вельми продуктивним.

види водонагрівачів

Ідеальним варіантом є таке рішення, в якому не витрачається ніяких теплоносіїв і електричної енергії. Але в реальних умовах цього домогтися практично неможливо. Існує велика кількість різновидів як комерційних, так і самостійних напрацювань.

Використання газового котла. Цей варіант не можна назвати економічним, але завдяки йому нагріти великий обсяг можна досить швидко. Недоліком такої системи є необхідність певного доопрацювання. Якщо пустити воду з басейну безпосередньо в нагрівальний прилад, це може засмітити його і привести до утворення накипу на теплообміннику. У свою чергу, це виллється в дорогий ремонт.

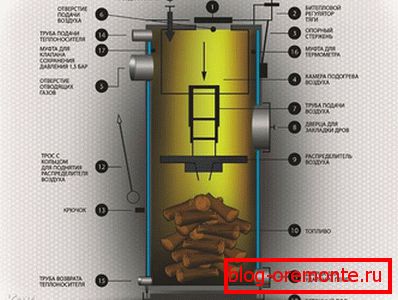

дров'яної водонагрівач. При цьому робиться невелика топка, через яку пропускається змійовик. Вода, проходячи через нього, нагрівається і повертається назад в ємність. В цьому випадку необхідно постійно стежити за станом системи і робити завантаження дров. Також немає можливості здійснювати безперервний підігрів. У нічний час вода буде втрачати свою температуру.

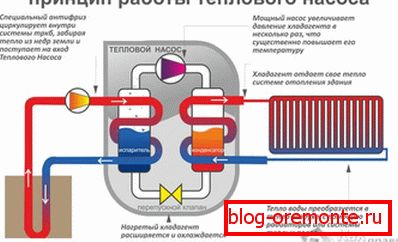

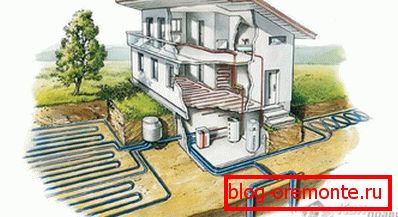

теплові насоси. Немає сенсу ставити такий агрегат лише для обігріву басейну. Це буде недоцільно з точки зору продуктивності і матеріальних розтрат. Використовувати його можна в тому випадку, коли він вже вбудований в систему опалення всього будинку. Умовою його функціонування є температура навколишнього середовища, яка повинна бути вище + 5 ° C.

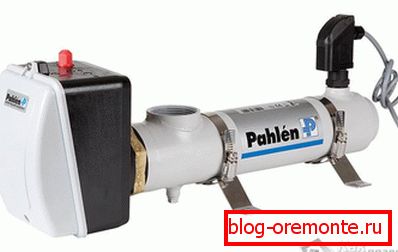

електричні нагрівачі. За своєю суттю схожі на проточні водонагрівачі для побутового використання. Принцип роботи полягає в тому, що рідина проходить по змійовику, який стикається з Теном. Таким чином відбувається передача теплової енергії. Таке рішення є дуже неекономічним з точки зору енерговитрат. Потужність елементів може досягати і перевищувати 6 кВт. Якщо застосовувати його протягом тривалого часу, то рахунок за електроенергію перекриє всю радість від купання.

сонячні водонагрівачі. У таких рішеннях в ролі нагрівача виступає сонце. Його ресурс невичерпний, за нього не потрібно платити, тому таке рішення можна вважати ідеальним. Але не варто забувати, що під час високої хмарності, коли промені розсіяні, продуктивність падає, а в нічний час вона і зовсім дорівнює нулю.

Установку або підключення до будь-якого з перерахованих варіантів можна здійснити самостійно. Деякі можна зібрати з першого гвинтика. Про те, як це зробити мова піде далі.

Нагрівання рідини в басейні - це тільки половина справи. Постійно необхідно стежити за чистотою внутрішнього простору, а також для того, щоб вода не зацвітала. Збереження тепла - теж одна з головних задач.

Кілька варіантів сонячних нагрівачів

Для виготовлення продуктивного і цікавого варіанту знадобляться такі складові:

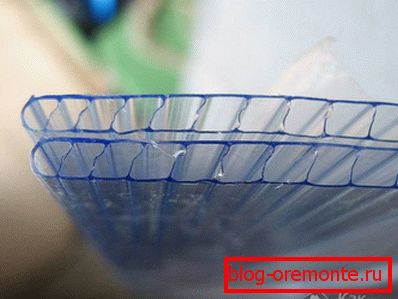

чорний лист стільникового полікарбонату;
поліпропіленова труба діаметром 25 мм;
фітинги, їх кількість і параметри будуть залежати від конкретної конфігурації;
циркуляційний або дренажний насос;
фільтр.

Послідовність виготовлення буде наступною:

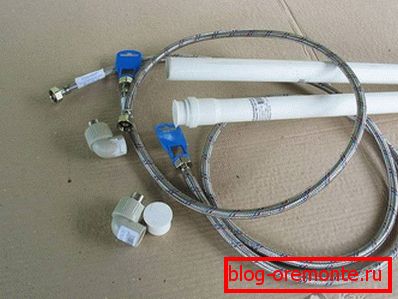

Необхідно взяти два відрізка труби. Їх довжина повинна бути на 7 см більше ширини листа полікарбонату.
З одного торця кожного відрізка припаивается перехідник МРН (або МРВ, все буде залежати від того, як необхідно забезпечити підключення).
З іншого боку патрубок закривається за допомогою пластикової заглушки.
Уздовж труби робиться розмітка. Наносяться дві лінії. Відстань між ними має дорівнювати товщині пластикового листа.

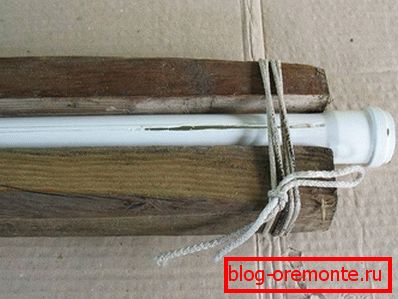

Патрубки фіксуються в лещата, щоб їх неможливо було зрушити. За допомогою болгарки робляться прорізи.

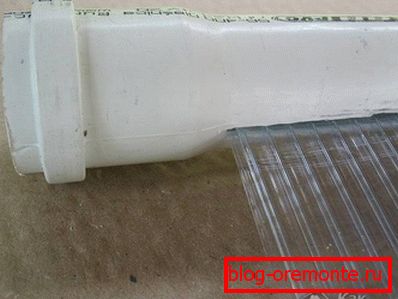

З однієї й іншої сторони стільникового полікарбонату надягають підготовлені елементи.
Місця стиків промазиваются клеєм, який стійкий до води.
Вся конструкція залишається на певний проміжок часу, щоб відбулося повне схоплювання.
Розмістити вийшов агрегат необхідно на даху під нахилом. Спрямованість внутрішніх каналів повинна йти вздовж листа.
До нижньої частини проводиться підключення труби, що подає, до верхньої - відводить.
У басейн опускається труба до самого дна. До неї кріпиться картридж від колби фільтра. В іншому варіанті можна відрізати шийку від 2 літрової пляшки довжиною в 15 см. На відкриту частину надіти панчоху і зафіксувати його стяжкою. До іншої частини підключається шланг. Він виводиться до циркуляційного насосу.
До другого виходу з насоса підводиться труба від нижньої частини колектора.
Труба від верхньої частини колектора підводиться до басейну, щоб затоку відбувався зверху.
Для того щоб запустити весь механізм, його частково необхідно наповнити водою, щоб насос міг підхопити струм.

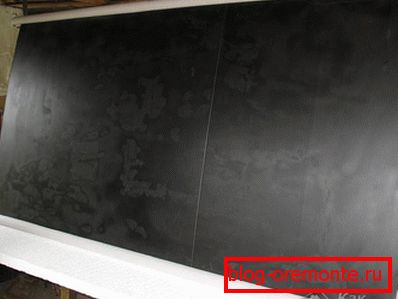

Суть функціонування полягає в тому, що холодна вода забирається з дна басейну, подається в нижню частину стільникового полікарбонату. Проходячи через всю його площу по дрібним каналах, вона прогрівається і повертається знову в ємність. При розмірах пласта в 6? 2 м потужність досягає приблизно 7 кВт.

Інший механізм підігріву також виготовляється досить просто. Для нього знадобляться:

металопластикова труба діаметром 16 мм;
Скло;
чорна фарба в балончику, стійка до температури;
обрізна дошка 10? 3 см;
шуруповерт;
саморізи;
лист оцинкованого металу розміром 1? 2 м;
ножівка по дереву.

Збірка всієї конструкції здійснюється так:

З дошки вирізують дві заготовки довжиною в 2 м. Два інших відрізка повинні бути по 1 м.
Вони скручуються між собою в прямокутник.
Задня частина зашивається листовим металом.
Внутрішня сторона покривається чорною фарбою, що дозволить залучати більше сонячних променів.
Весь простір конструкції умовно розділяється на дві частини. У кожну з них необхідно укласти металопластикових труб, яка буде смотана у вигляді равлика.
Два контури з'єднуються між собою в одну замкнуту систему.
Для фіксації труби з боків закріплюються обмежувальні бруски з дерева або іншого матеріалу.
Усередині все знову фарбується чорною фарбою з балончика.
В одній з торцевих стінок робиться виріз і пропускається патрубок для подачі. Таким же чином варто вчинити і з протилежного торця по діагоналі.
Ящик зверху закривається звичайним склом. Це дасть можливість підвищити температуру до максимально можливого значення.
Біля басейну встановлюється насос. Можна застосовувати самовсмоктувальний відцентровий. Йому не страшно завоздушіваніе. Також він з успіхом буде втягувати воду і подавати її наверх.
Колектор встановлюється під кутом в 30 ° в напрямку до сонця. Бажано розмістити його на даху.
У басейн опускається шланг і на ньому робиться фільтруючий бар'єр, як описувалося вище. Патрубок підключається до насоса. До другого виходу підключається труба для подачі рідини наверх.
Від колектора труба опускається безпосередньо в басейн.

Вода, проходячи через змотані відрізки труби, встигає добре прогріватися і згодом віддавати свою температуру рідини, яка знаходиться в ємності. Витки необов'язково можуть бути розташовані так, як описувалося вище. Можна зробити конструкцію великих розмірів і укласти трубу змійкою або іншим малюнком, який дозволить забезпечити максимальне прогрівання.

Для автоматизації всього процесу насос можна підключити до спеціального таймером. На приладі зробити настройки в такому режимі, щоб він починав функціонувати тільки вдень. Нагнетатель буде включатися самостійно і вам не доведеться переживати через некомфортних умов.

дров'яної нагрівач

Суть методу, який буде описаний нижче, принципово нагадує сонячні нагрівачі. Тільки основним елементом виступає не природний, а штучний джерело. Розглянемо загальну схему. Складові можуть бути легко замінені на ті, які доступні в конкретному випадку. Для роботи знадобляться:

пластикова труба або шланг, які витримують температуру гарячої води;
старий радіатор або батарея;
циркуляційний або відповідний відцентровий насос;
металева бочка на 200 л;
дрова.

Перед початком збирання необхідно знайти таке місце на ділянці, де можна вільно розвести вогонь. Він не повинен бути занадто близько до басейну, тому що може пошкодити його, якщо він зібраний з ПВХ плівки або деревини.

Встановлюється металевий бак. Необов'язково використовувати саме його. Можна спорудити імпровізовані підставки з цегли.
Зверху укладається радіатор або стара батарея.
У вихідні отвори прикручуються ніпелі з ялинками на кінцях, на які можна надіти шланг. Це може бути перехідник з двома різьбами для накручування труби.
До вихідного отвору підключаємо патрубок і опускаємо його в басейн.
На дно басейну встановлюємо фільтруючий наконечник за принципом, як було описано вище.
З'єднуємо забірний шланг з насосом.
Від насоса робимо підключення до вхідного отвору батареї.
Під радіатором розводимо багаття і включаємо насос.

При бажанні басейн з 11 тис. Літрами води можна нагріти до температури 27 ° C за одну добу. Якщо продовжувати прогрів, тоді вийде імпровізоване джакузі.

Перед використанням старої батареї або радіатора їх обов'язково потрібно добре промити. В середині може бути наліт і іржа, які приведуть до пошкодження крильчатки насоса, а також забруднять воду.

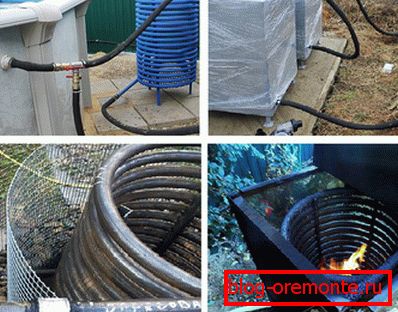

Можна зробити переносний прилад, який буде застосовуватися на постійній основі. Для цього знадобиться металева труба діаметром 200 мм. Її висота повинна бути 80? 100 см. На дно приварюється квадратний аркуш металу розміром 30? 30 см. По зовнішній стороні спіраллю накручується мідна трубка бажаного діаметру. Верхній кінець підключається до шлангу, по якому вода надходить в басейн, до нижнього - подача. Для того щоб вся система запрацювала, необхідно всередині гільзи розвести багаття і постійно підкладати дрова. Вода, піднімаючись по змійці, буде прогріватися і потім віддавати свою температуру в загальній ємності. Щоб збільшити ККД установки, можна знайти ще одну гільзу більшого діаметру і встановити її як кожух, тоді прогрів буде здійснюватися ще швидше.

газовий нагрівач

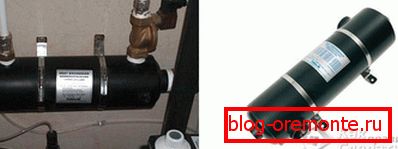

Як говорилося вище, підключення безпосередньо до котла загрожує дорогим ремонтом. На цей випадок були розроблені спеціальні теплообмінники. Вони являють собою невелику колбу, яка через колектор підключається до системи опалення. У ній по змійці циркулює гаряча вода. Завдяки насосу, який встановлений біля басейну, рідина з нього подається в цю гільзу, де відбувається обмін.

Статтю можна використовувати як практичне керівництво для складання конкретного нагрівача або як підказку для власних розробок. Впевнені, що у вас вийде зібрати продуктивний агрегат.
