Вузол проходу через покрівлю

Сучасні покрівельні конструкції використовуються не тільки для захисту будівель від різного роду кліматичних впливів (опадів, вітру, спеки та холоду), але і є місцем виведення назовні каналів і шахт різного функціонального призначення. Через покрівлю житлових і промислових будівель, як правило, проходять вентиляційні канали, димоходи, а також витяжки, антенні кабелі та інші комунікації. Для оформлення місць виведення їх назовні використовується спеціальний конструктивний елемент, так званий вузол проходу через покрівлю (скорочено - УП).

Призначення і особливості конструкції

Основне призначення вузла проходу полягає в конструктивному оформленні вивідних каналів з одночасною їх герметизацією, що виключає потрапляння всередину будівлі опадів, а також сміття і сторонніх предметів.

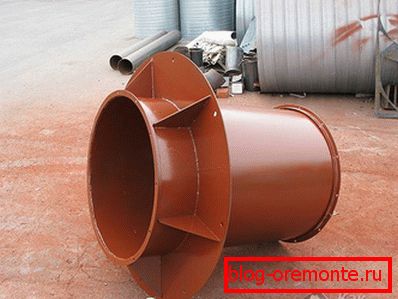

Вузли, що формуються на ділянках виходу вентиляційних шахт через покрівлю, найчастіше монтуються в спеціальних залізобетонних стаканах або ж розміщуються безпосередньо на її несучих елементах (кроквах).

Для різних типів покрівель, що істотно відрізняються за своєю конструкцією, повинні вибиратися відповідні види прохідних вузлів. При цьому застосування УП того чи іншого виду, як правило, не узгоджується з класом монтируемой вентиляції, тобто він може вбудовуватися як в природні, так і в примусові (витяжні) системи.

Залежно від типу покрівельної конструкції, а також від виду вентиляційної системи, кріпильний підставу вузла проходу через покрівлю (стакан) може мати різні розміри і форму. Воно може бути прямокутним, квадратним, круглим або овальним в залежності від обрисів оформлюється наскрізного отвору. При монтажі такої стакан просто насаджується на металеву трубу заданого діаметра, що виготовляється з листового металу товщиною не менше 1 мм.

Вся конструкція, закріплюється потім безпосередньо на покрівлі або на спеціальному підставі, виконаному у вигляді залізобетонного склянки. Для закріплення вузлів проходу вентиляції на такому склянці, що дозволяє розвантажити покрівельну конструкцію від зайвого навантаження, використовуються спеціальні анкерні болти.

Дані для проектування УП

Дані для проектування вузла і вибір його різновиди визначаються з урахуванням наступних факторів:

• кут нахилу ската;
• величина вітрового і снігового навантаження в даному регіоні;
• матеріал і товщина горищного перекриття;
• вид покрівельного матеріалу, використовуваного для закриття даху.

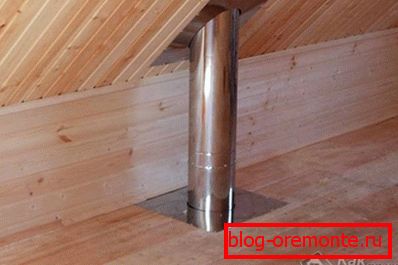

Якщо перекриття верхнього поверху будинку виконано із залізобетонних плит - в останніх повинні бути заздалегідь підготовлені отвори відповідного розміру і форми, посилені склянками з монолітного бетону. Вузол проходу через перекриття, виготовлене у вигляді полегшеного металевого каркаса, оформляється аналогічним чином, з тією лише різницею, що склянки під труби робляться з металу. Вибір розмірів і форми склянки в будь-якому випадку повинен проводитися ще на стадії підготовки проекту будови.

При проведенні розрахунків вузла в першу чергу повинен враховуватися кут нахилу ската з поправкою на снігове і вітрове навантаження. У регіонах з частими опадами слід враховувати те, що в зимовий час вага скупчився на даху снігу може досягати значних величин; при цьому він може перекривати як вузли проходу через покрівлю, так і канали її вентиляції.

При розрахунку навантажень на УП також повинна враховуватись можливість впливу на нього снігових мас, що сповзають з покрівлі під час весняних відлиг (при цьому обов'язково береться до уваги якість поверхні покрівельного матеріалу).

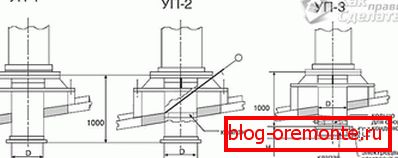

види УП

У будівництві найчастіше використовуються наступні види елементів проводки:

• пристрою з клапаном, керованим вручну;
• вузли з клапаном, керованим автоматично;
• прохідні вузли без клапана.

Вузли, оснащені ручними клапанами, відрізняються такими чудовими властивостями, як простота експлуатації і ефективність. На відміну від них в механічний клапан вбудовується спеціальний керуючий механізм, що дозволяє відкривати і закривати його автоматично.

Безклапанні вузли мають постійний зв'язок із зовнішнім простором і використовуються найчастіше в каналах типу воздуховода, що вимагають безперервного припливу свіжого повітря.

Відзначимо також, що розміри УП для організації вентиляції укладаються в лінійку значень, що відрізняються буквально на кількох міліметрів, що дозволяє використовувати на практиці безліч їх різновидів.

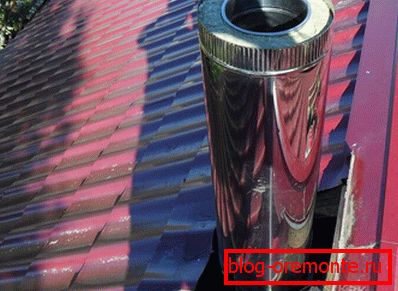

Особливості УП для димоходів

Особливий підхід до облаштування прохідних вузлів, використовуваних для виведення димоходу на дах будівлі, пояснюється необхідністю дотримання вимог пожежної безпеки. І дійсно, в процесі експлуатації вивідний патрубок сильно нагрівається від пічних газів, що не виключає можливість загоряння прилеглих до нього легкозаймистих матеріалів.

У зв'язку з цим до монтажу УП в цьому випадку пред'являються такі вимоги:

1. При оформленні вузла між димохідної трубою і елементами покрівлі необхідно передбачити невеликий зазор, розмір якого визначається діючими будівельними нормами.
2. Пожежонебезпечний ділянка повинна бути прокладений якихось термоустойчивим матеріалом, що виключає можливість загоряння (азбестом, наприклад).
3. На ділянках проходу димоходу через дахове покриття повинні використовуватися спеціальні короби з оцинкованого металу, щоб забезпечити отримання зазору, що заповнюється скловатою або іншим вогнезахисним матеріалом.

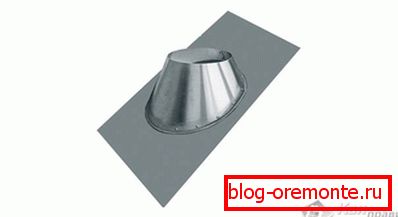

Простіший варіант виконання проходу через покрівлю передбачає облаштування спеціальної спідниці, що дозволяє отримати зазор необхідної величини між вивідний трубою і отвором в покрівельний матеріал. Наявність такого зазору крім захисту від загоряння дозволяє компенсувати температурне розширення стінок димохідного каналу при їх нагріванні.

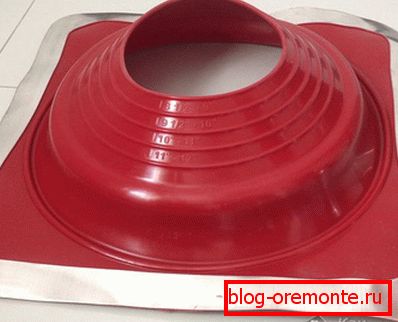

універсальний ущільнювач

В даний час крім типових вузлів проходу в будівництві все частіше застосовується більш проста їх модифікація, яка виконується у вигляді універсального кільцевого ущільнювача. Відмінність цього елемента від інших УП полягає в тому, що його можна встановлювати на отворах практично будь-якого діаметру (за допомогою універсального ущільнювача вдається герметизувати проходи діаметром від 3-х до 60-ти см). При цьому ефективність його застосування не пов'язана з видом покрівельного матеріалу, тобто такі ущільнювачі забезпечують надійну герметизацію всіх відомих захисних покриттів.

Завдяки своїй конусоподібної формою ці вироби можуть використовуватися на скатних покрівлях практично будь-якого ухилу, а їх еластичність дозволяє надійно проводити ущільнення на хвильових поверхнях з профнастилу або шиферу, наприклад, укладаються з довільним кроком.

Вироби цього класу виготовляються з високоякісного силікону, що забезпечує можливість їх роботи в широкому діапазоні температур (від -74 ​​до + 260 ° C).

До переваг таких ущільнювачів слід віднести те, що силікон добре зберігає свої властивості в умовах впливу на нього агресивних середовищ і має великі терміни служби в порівнянні зі звичайною гумою.

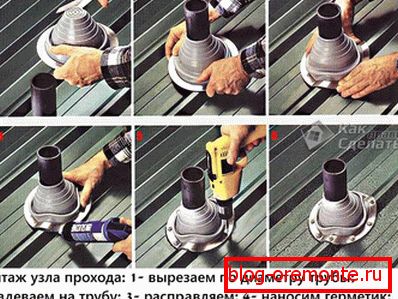

Особливості монтажу універсального ущільнювача

При виборі відповідного універсального ущільнювача слід виходити з того, що для забезпечення герметичності проходу робочий розмір монтируемого кільця повинен бути трохи менше діаметра труби (приблизно на 20%).

Для зручності монтажу ущільнювача зайвий матеріал з кільця просто зрізається. Щільне прилягання монтируемого вироби до поверхні покрівлі по всьому профілю забезпечується за рахунок надійного обтиску його фланця, що виконується з використанням спеціального монтажного інструменту.

Поверхня труби обробляється заздалегідь підготовленим мильним розчином, що забезпечує легкість посадки ущільнювача.

Після надійної герметизації стику за допомогою спеціального складу ущільнювач закріплюється на поверхні даху за допомогою саморізів відповідного розміру, вкручувати по колу з кроком близько 35 мм.

Універсальний ущільнювач користується підвищеним попитом як у професійних будівельників, так і у приватників, що пояснюється простотою його монтажу та високою якістю герметизації.

На закінчення відзначимо, що при організації типових вузлів проходу вентиляції або димоходу через м'яку покрівлю замість жорсткого гвинтового кріплення можуть використовуватися спеціальні клейові суміші і бітумні мастики, що поєднують в собі кріпильні та ізолюючі властивості. Правила застосування цих складів визначаються фірмою-виробником і припускають сумісність різних їх видів один з одним (за умови, що при змішуванні вони не будуть руйнуватися і виділяти будь-яких хімічно активних речовин).

Відео

Дивіться, як монтується ущільнювач Майстер Флеш:
