Теплий електрична підлога під ламінат самому

Одним з факторів комфортного проживання в квартирі є температура в кімнатах. Теплий електрична підлога під ламінат використовується як ефективний джерело додаткового обігріву приміщення. Його можна монтувати в заміських будинках і квартирах, під різні види фінішного покриття, в тому числі ламінат. Раніше така комбінація була недоступна через низьку теплопровідність матеріалу і негативного впливу на нього процесу нагрівання. Сучасні моделі ламінованих панелей, що випускаються з маркуванням «Warm Wasser» відмінно поєднуються з електричними нагрівальними елементами, особливо плівковими, які випромінюють інфрачервоні хвилі.

Види електричного статі:

1. Гріє кабель - це провід високого опору. Укладається змійкою і заливається шаром бетонної стяжки. Це бюджетний варіант, і зробити такий теплий електрична підлога під ламінат своїми руками досить просто. Недоліком конструкції є повільне прогрівання, через що необхідний час на підвищення температури стяжки і підкладки під ламінат.
2. Нагрівальні мати - це конструкція з кабелю, закріпленого на полотні зі скловолокна, завдяки чому швидко проводиться укладання.
3. Плівковий інфрачервоний підлогу - ця модель оптимальна для використання під ламінат, смуги товщиною в 3 мм не крадуть висоту, легко підключаються.

Планування розташування

Необхідно намалювати схему укладання теплої підлоги. У місцях розміщення масивних меблів нагрівальні елементи не встановлюються.

Зверніть увагу! При установці теплоносіїв необхідно відступити не менш 10 см від наявних в кімнаті труб і радіаторів. Це робиться, щоб уникнути перегріву і виходу з ладу окремих ділянок системи.

Враховуються також і відступи від стін, які складають від 5 до 10 см. За готовим планом розраховується площа, на яку буде укладатися електричний підлогу.

Монтаж нагрівальних матів

Процес установки нагрівальних матів включає наступні етапи:

1. В обраному місці в стіні на висоті в 30 см робиться отвір під терморегулятор, а в стягуванні виконується вирізання канавки для проводу.
2. Поверхня підстави ретельно очищається перед укладанням електричної підлоги.
3. Проводиться грунтовка поверхні для поліпшення зчеплення з клеєм.
4. Необхідно відзначити місця розміщення меблів або сантехніки, а також виконати відступи від стін.
5. Мати з кабелем нарізаються необхідної довжини, при цьому сам кабель різати заборонено. Важливо уникати накладення витків кабелю один на одного.
6. Встановлюючи датчик температури, розміщуйте його на рівній відстані від нагрівальних елементів.
7. Монтажні кінці дроту виводяться через виконану канавку до місця встановлення терморегулятора.
8. Датчик температури поміщається в гофровану трубку, цей кінець закривається заглушкою, а другий - підводиться до терморегулятора. Трубка укладається в монтажну канавку і замазується розчином для плитки. Кінці проводів підключаються до приладу.
9. Для перевірки правильності монтажу система включається на хвилину, так контролюється робота термостата і матів.
10. Виконується стяжка з розчину для укладання плитки, її висота 1 см.
11. Після висихання підстави проводиться перевірка роботи електричної підлоги. Після відключення і охолодження укладається підкладка, а на неї виконується монтаж ламінату.

Укладання електричного кабелю

Перед тим як зробити електрична тепла підлога, необхідно виконати підготовку підстави. Вона полягає у вирівнюванні і очищенні поверхні. Далі виконується гідроізоляція, вона укладається з напуском на стіни.

По периметру наклеюється демпферна стрічка. Утеплення підстави проводиться екранує, таким як пенофол. Шар теплоізоляції виключить витік температури в бетон перекриття.

Зверніть увагу! При необхідності в якості утеплення береться шар мінеральної вати або пінополістиролу до 10 см. Зверху утеплення укладають армуючої сітки.

Для кріплення кабелю необхідно закріпити металеву монтажну стрічку, на яку можна укладати витки з будь-яким кроком, отримуючи необхідну потужність обігріву. Чи не починаючи монтажу, перевіряється опір дроти і порівнюється з паспортними показниками. Укладання проводиться за складеною схемою, з відступом в 5 см від стін і 10 см від труб опалення. Мінімальний діаметр вигину витка - 5 см, дроти не повинні стикатися один з одним.

У зручному місці на висоті 30 см виконується отвір для монтажної коробки терморегулятора і пробивається канавка по стіні і підлозі для прокладання проводів і гофрованої трубки, в яку вставляється датчик температури. Трубка фіксується на однаковій відстані від витоків кабелю. Її кінець з датчиком надійно закривається заглушкою від попадання всередину розчину.

На готову систему обережно викладається цементно-піщаний розчин і розподіляється по підставі.

Зверніть увагу! Стяжка добре ущільнюється, щоб не залишалися порожнечі, що погіршують теплообмін. Шар розчину досягає 5-8 см.

У монтажній коробці збираються три групи проводів - контактні від електричної підлоги, датчик температури і подають напругу від мережі. Перед монтажем терморегулятора перевіряється опір проводів, при задовільному результаті проводи приєднуються до приладу відповідно до наявної схеми. Укладати ламінат можна після повного висихання стяжки.

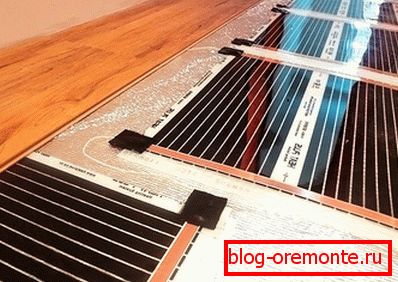

Інфрачервона тепла підлога

Монтаж плівкового статі не вимагає проведення додаткових робіт. Досить розстелити нагрівальні смуги на теплоизолирующем покритті, приклеїти скотчем до основи, з'єднати їх кріпленнями і проводами і підключити до терморегулятора.

Зверніть увагу! Для ізоляції місць розрізів і з'єднання контактів в комплекті додається бітумна ізоляція.

Перед укладанням ламінату інфрачервоний підлогу накривається товстою поліетиленовою плівкою.

Відео

В цьому відеоматеріалі надана поетапна інструкція укладання плівкового статі під ламінат:
