Як працюють теплі водяні підлоги

Протягом 15 років теплі водяні підлоги з успіхом використовуються в якості основного і додаткового джерела тепла в житлових приміщеннях. Не секрет, що для справної роботи цієї системи, при їх складанні, важливо дотримуватися послідовність монтажу, а для цього потрібно розуміти, як працюють теплі водяні підлоги. У такому випадку навіть якщо ви вирішили зробити теплі підлоги своїми руками, у вас вийде створити ефективний обігрів, який буде відмінним засобом у боротьбі з холодом. У цій статті ми розглянемо основні вузли водяного обігріву, і за яким принципом вони працюють.

Принцип дії підлогового опалення

Робота теплого водяного статі полягає в перекачуванні теплоносія по заздалегідь укладених трубах. Теплоносій, як правило, рухається примусово під впливом циркуляційного насоса. Обігрів теплоносія здійснюється в котлі, який може бути газовий, електричний або на альтернативному паливі. За пів укладається контур, який складається з подачі і обратки. Між опалювальним контуром і котлом обладнується колектор, в якому теплоносій рівномірно розподіляється по декількох контурах. Також колектор служить для контролю і регулювання температури. При падінні рівня температури нижче заданої, термостатичні клапани відкриваються, і в систему надходить гаряча вода. Коли в системі і в приміщенні досягається задана температура, ці клапани перекривають подачу теплоносія, відповідно вимикається насос. Для зручності управління вся система теплої підлоги працює в автоматичному режимі.

Зверніть увагу! Облаштування теплого водяного статі колектором це основний і самий кращий варіант. Однак існують і інші методи, які не менш ефективні, а в деяких випадках є єдино правильним рішенням для організації підлогового обігріву.

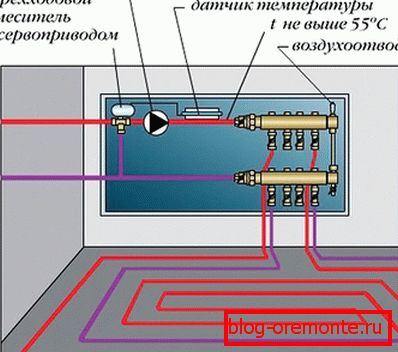

Завдяки колектора можна встановлювати для підлоги комфортну температуру. Так, з котельні теплоносій, що надходить до колектора може мати близько 90 ° С. На колекторі є термоголовка з занурювальним зондом, яка дозволяє регулювати температуру. Саме так і здійснюється настройка бажаної температури теплої підлоги, яка сягає близько 50 ° С. При необхідності, остиглий теплоносій змішується з гарячим в необхідній пропорції, яку регламентує погружной зонд. Таким чином, від вас вимагається просто виставити потрібну температуру, а система буде автоматично її регулювати.

Зверніть увагу! Додатково колектор оснащується витратомірами. На них вказується рівень температури в кожному контурі. Наприклад, з колектора може направлятися один контур у ванну кімнату і спальню. При бажанні ви зможете налаштувати необхідну температуру для конкретного приміщення.

Щоб регулювати тиск в системі застосовується байпасна лінія. Завдяки їй, на підводному човні, вода буде злита в автоматичному режимі, що стабілізує тиск в системі.

Тепла підлога в комбінації з радіаторами

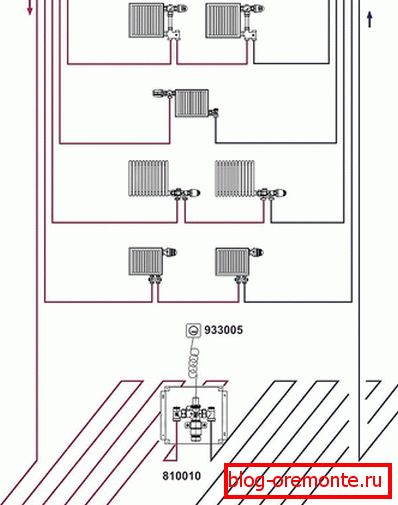

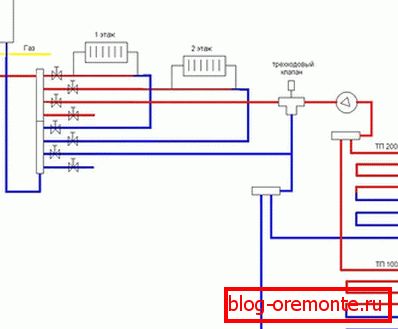

У деяких випадках облаштування теплої підлоги можна тільки при комбінації його з радіаторної системою. Так, основним опаленням будуть встановлені радіатори, а в окремих ділянках приміщення буде облаштований тепла підлога. Щоб це реалізувати існує кілька варіантів. Наприклад, на вході / виході з котла встановлюється Т-роз'єм. Один вихід призначається для підлогового опалення, а інший для радіаторного.

Зверніть увагу! Підлогове опалення можна легко впровадити в уже наявну радіаторну систему. Це можливо завдяки бездротовому термостата, який прискорює і полегшує процедуру монтажу і підключення водяного статі.

Ми обговорили з вами основні схеми роботи теплої підлоги. Якщо ви розумієте, як влаштована ця система, то здійснити монтаж своїми руками вам не складе особливих труднощів. Якщо у вас є досвід у виконанні таких робіт, то обов'язково залишайте відгуки. Якщо ж у вас виникають питання, то задавайте їх нашим експертам.

Відео

З наданого відео ви зможете більше дізнатися про принцип роботи теплого водяного статі:

схеми

Пропонуємо Вам ознайомитися з різними схемами підключення і пристрої теплого водяного статі:
